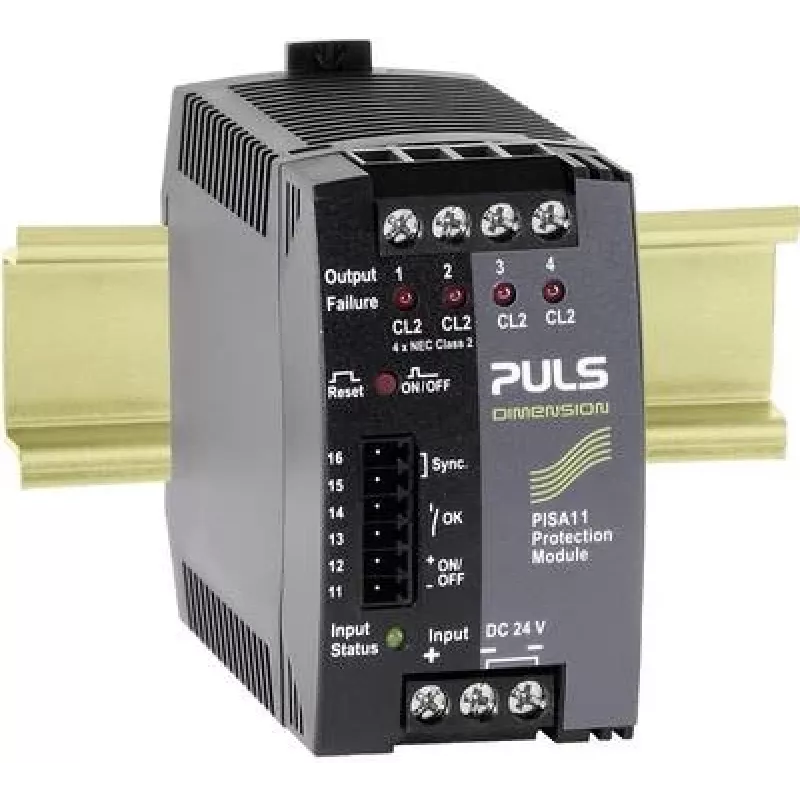

PULS DIMENSION PISA11.CLASS2 4 kanalų elektroninis saugiklių modulis 24 VDC, 4 x 3,7 A

Kai vienas trumpasis jungimas gali sustabdyti visą valdymo spintą, kiekvieno kanalo apsauga atskirai tampa tiesiogine našumo priemone. PULS DIMENSION PISA11.CLASS2 padalina 24 VDC maitinimą į keturis nepriklausomus kanalus po 3,7 A ir kiekvieną jų saugo elektroniniu būdu – be keičiamų saugiklių, be ilgų prastovų.

Kodėl verta rinktis šį modulį

• 4 kanalai, kiekvienas iki 3,7 A (bendra 14,8 A) – vienas kompaktiškas DIN bėgio įtaisas kelioms apkrovoms
• Elektroninis saugiklio atjungimas su perkrovos ir trumpojo jungimo apsauga
• Itin greita trumpojo jungimo reakcija: < 100 µs
• Kiekvieno kanalo LED indikacija (žalia/raudona) ir įėjimo įtampos LED
• Naudingumo koeficientas > 99 %, įtampos kritimas < 0,2 V
• Montavimas ant DIN bėgio, varžtiniai gnybtai

Kasdienė nauda

Sugedus vienam kanalui, kiti tęsia darbą – tai mažina netikėtas linijos prastovas. Gedimą pašalinus, modulis atsistato automatiškai, todėl nereikia ieškoti ir keisti saugiklių. LED indikacija leidžia greitai identifikuoti problemos vietą spintoje.

Techninė specifikacija

• Įėjimo įtampa: 24 VDC nominali, 18–32 VDC diapazonas
• Kanalų skaičius: 4
• Išėjimo srovė vienam kanalui: 3,7 A
• Bendra išėjimo srovė: 14,8 A
• Maksimali įėjimo srovė: 15 A
• Įėjimo apsauga: vidinis saugiklis
• Išėjimo tipas: elektroninio saugiklio atjungimo modulis
• Apsaugos tipas: perkrova, trumpasis jungimas
• Trumpojo jungimo reakcijos laikas: < 100 µs
• Naudingumas: > 99 %
• Išėjimo įtampos kritimas: < 0,2 V
• Darbinė temperatūra: -25 iki +70 °C
• Montavimas: DIN bėgis
• Gnybtai: varžtiniai
• Būsenos indikacija: LED kiekvienam kanalui (žalia/raudona), įėjimo įtampos LED (žalia)
• Patvirtinimai: UL 508, UL 60950-1, IEC/EN 60950-1, SEMI F47, NEC Class 2

Kam tinka

Industrinės automatikos inžinieriams, sistemų integratoriams ir techninės priežiūros specialistams, kurių spintose 24 VDC grandinėms keliamas NEC Class 2 reikalavimas. Modulis praverčia ten, kur svarbus laidų supaprastinimas ir ilgalaikis patikimumas.

Patarimas: prieš montuodami ant DIN bėgio, suplanuokite kanalų paskirstymą pagal faktinį apkrovų srovės suvartojimą – taip išvengsite perkrovos viename kanale ir maksimaliai išnaudosite visus 14,8 A. Periodiškai patikrinkite LED indikaciją, kad pastebėtumėte įtampos kritimą ar perkrovą anksčiau, nei ji sukels prastovą.
