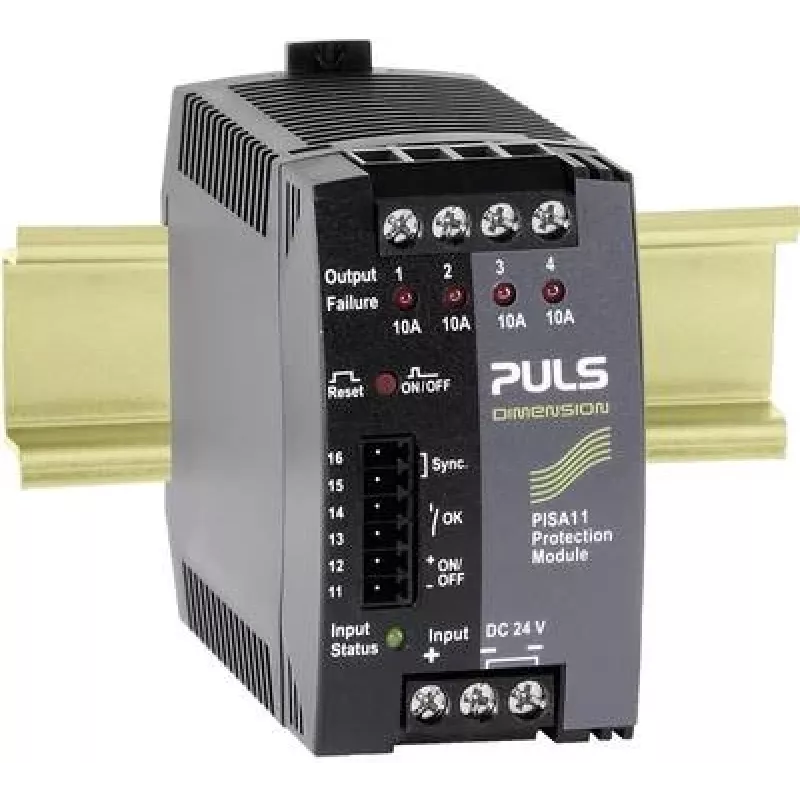

PULS DIMENSION PISA11.410 4 kanalų apsaugos modulis 24V DC / 4 x 10A

Pramoninės valdymo sistemos, kuriose naudojamos atskiros 24V DC linijos, dažnai susiduria su perkrovomis ar trumpaisiais jungimais, galinčiais sustabdyti visą sistemą. PULS DIMENSION PISA11.410 – tai 4 kanalų elektroninis apsaugos modulis, kuris selektyviai atjungia tik pažeistą grandinę, leisdamas likusiai sistemai veikti toliau. Kiekvieno kanalo srovę galima reguliuoti nuo 1A iki 10A, bendra galia siekia 40A, todėl modulis tinka įvairiems apkrovų tipams.

Kam skirtas

Šis modulis skirtas valdymo pultų gamintojams, mašinų konstruktoriams ir sistemų integratoriams, kuriems reikalinga patikima, selektyvi 24V DC grandinių apsauga nuo viršsrovių. Jis idealiai tinka ten, kur svarbus nepertraukiamas veikimas: automatikoje, robotikoje, procesų valdyme.

Pagrindinės savybės

• 4 nepriklausomi kanalai, kurių kiekvieno srovę galima reguliuoti nuo 1A iki 10A
• Selektyvi elektroninė apsauga: suveikia tik pažeistas kanalas, kiti tęsia darbą
• Trumpojo jungimo atsako laikas mažesnis nei 3 ms
• LED būsenos indikacija kiekvienam kanalui (žalia = OK, raudona = suveikęs)
• Bekontaktis grupinis aliarmo kontaktas nuotoliniam stebėjimui
• Montavimas ant DIN bėgelio
• Platus įėjimo įtampos diapazonas: 18-32V DC
• Mažas įtampos kritimas: <100 mV esant 10A

Specifikacijos

• Produkto tipas: Selektyvus saugiklių modulis
• Kanalų skaičius: 4
• Įėjimo įtampa (nominali): 24 VDC
• Įėjimo įtampos diapazonas: 18 - 32 VDC
• Išėjimo srovė vienam kanalui (reguliuojama): 1 - 10 A
• Bendra išėjimo srovė (maks.): 40 A
• Apsaugos tipas: Elektroninė, selektyvi nuo viršsrovių
• Trumpojo jungimo atsako laikas: < 3 ms
• Montavimo tipas: DIN bėgelis
• Darbinės temperatūros diapazonas: -25°C iki +70°C
• Naudingumas: > 99%
• Jungčių tipas: Gnybtai su varžtais
• Būsenos indikacija: LED kiekvienam kanalui (žalia/raudona), grupinis aliarmo išėjimas
• Aliarmo išėjimas: Bekontaktis kontaktas
• Išėjimo įtampos kritimas: < 100 mV (esant 10A)
• Patvirtinimai: UL, cUL, CE, RoHS

Naudojimo patarimai

Nustatykite kiekvieno kanalo srovės ribą pagal prijungtą apkrovą, kad užtikrintumėte selektyvią apsaugą. Grupinį aliarmo kontaktą galima prijungti prie PLC ar indikacinės lempos, kad gedimas būtų nedelsiant pastebėtas.

Patarimas: reguliariai tikrinkite LED indikaciją ir, pastebėję raudoną signalą, nedelsdami išsiaiškinkite priežastį – taip išvengsite netikėtų sistemos sustojimų.
