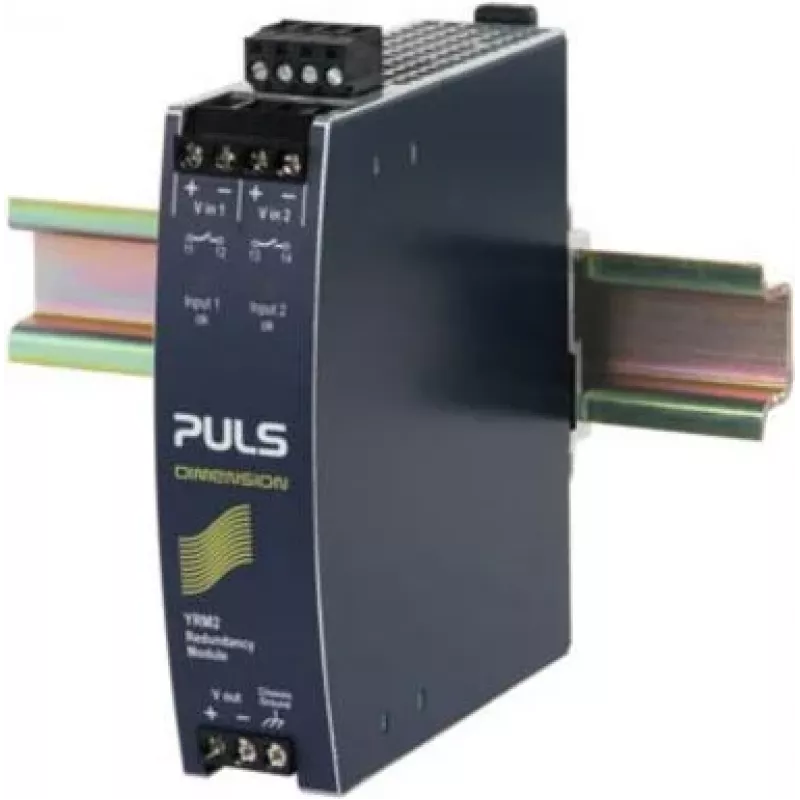

PULS DIMENSION DIN-bėgio redundancijos modulis 1,3 A (YRM2.Diode)

PULS DIMENSION YRM2.Diode – tai diodinis redundancijos modulis, skirtas dviejų maitinimo šaltinių atsarginiam rezervavimui 24 V DC grandinėse. Jis užtikrina nepertraukiamą įtampos tiekimą net ir sugedus vienam šaltiniui, todėl yra idealus sprendimas kritiniams pramonės automatikos sprendimams.

Kodėl verta rinktis

• Dviejų įėjimo kanalų diodinis atskyrimas – kiekvienas kanalas gali tiekti iki 1,3 A, o bendra išėjimo srovė siekia 2,6 A.
• Platus įėjimo įtampos diapazonas (9–30 V DC) leidžia lanksčiai integruoti įvairiose sistemose.
• Mažas įtampos kritimas (tipiškai 0,2 V esant 1,3 A) ir aukštas naudingumo koeficientas (>98 %) sumažina energijos nuostolius.
• DIN-bėgio montavimas (TS35/7,5 arba TS35/15) taupo vietą spintose.
• Natūralus aušinimas – nereikia ventiliatorių, todėl mažiau judančių dalių ir didesnis patikimumas.
• Varžtiniai gnybtai užtikrina patikimą ir lengvai prižiūrimą laidų prijungimą (0,8–2,5 mm² / AWG 18–12).
• Platus darbinės temperatūros diapazonas (-40 … +70 °C) tinka net atšiauriose aplinkose.

Kam skirta

Sistemų integratoriams, skydų surinkėjams ir techninės priežiūros inžinieriams, kuriems reikia padidinti kritinių 24 V DC grandinių prieinamumą. Ypač tinka, kai erdvė ribota, o reikalingas paprastas ir patikimas redundancijos sprendimas.

Kaip naudoti

Norėdami sukurti 1+1 redundancijos sistemą, prijunkite du nepriklausomus maitinimo šaltinius prie YRM2.Diode įėjimo gnybtų. Modulis automatiškai pasirinks aukštesnės įtampos šaltinį ir tieks apkrovą iš jo. Diodinis atskyrimas neleidžia atgalinės srovės, apsaugodamas maitinimo šaltinius. Įsitikinkite, kad kiekvienas šaltinis gali tiekti visą apkrovos srovę.

Specifikacijos

• Redundancijos tipas: diodinis atskyrimas
• Įėjimo kanalų skaičius: 2
• Įėjimo įtampa: 9–30 V DC
• Maks. įėjimo srovė kanalui: 1,3 A
• Maks. išėjimo srovė: 2,6 A
• Įtampos kritimas: 0,2 V @ 1,3 A
• Naudingumas: >98 %
• Montavimas: DIN-bėgis TS35/7,5 arba TS35/15
• Darbinė temperatūra: -40 … +70 °C
• Sandėliavimo temperatūra: -40 … +85 °C
• Prijungimas: varžtiniai gnybtai
• Laido skerspjūvis: 0,8–2,5 mm² (AWG 18–12)
• Korpuso medžiaga: anoduotas aliuminis ir plastikas
• Apsaugos klasė: IP20
• Produktų serija: PULS DIMENSION

Patarimas: planuodami redundancijos sistemą, įsitikinkite, kad abu maitinimo šaltiniai yra identiški ir gali tiekti visą apkrovos srovę. Reguliariai tikrinkite varžtinių gnybtų priveržimą, ypač po pirmojo įjungimo, kad išvengtumėte kontaktų atsilaisvinimo. Jei reikia didesnės galios, galima lygiagrečiai jungti kelis YRM2.Diode modulius, tačiau būtina užtikrinti, kad bendra srovė neviršytų leistinos.
