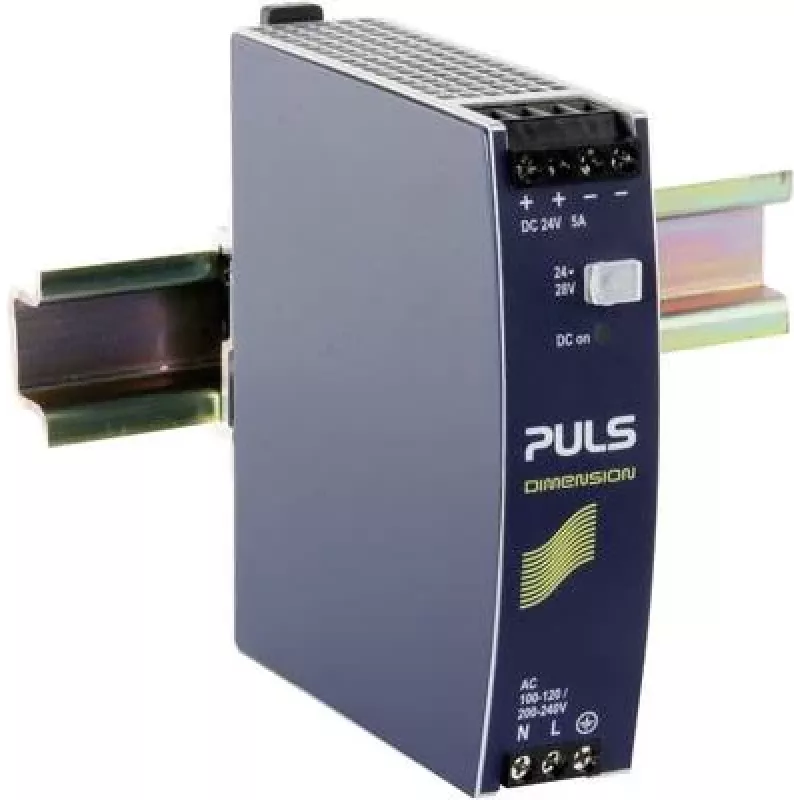

PULS DIMENSION CS5.241 DIN bėgio maitinimo šaltinis 24V DC 5A 120W

Kai valdymo spintos maitinimo grandinė turi veikti be pertraukų, kiekvienas komponentas tampa atsakomybe. CS5.241 sprendžia šią problemą ne rinkodaros pažadais, o inžineriniais parametrais: aktyviu galios koeficiento korekcija (PFC), DC-OK relės kontaktu ir konvekcija aušinamu korpusu, leidžiančiu dirbti be galios mažinimo iki 70 °C.

Ką tai keičia kasdieniame darbe

• Stabili 24 V DC įtampa su mažiau nei 50 mVpp pulsacijomis – tinka jautriai automatikos įrangai.
• Platus įėjimo diapazonas 100–240 V AC arba 90–300 V DC leidžia naudoti tą patį modelį skirtinguose projektuose.
• Aktyvus PFC mažina reaktyviąją galią ir harmonines iškraipas, padeda atitikti tinklo kokybės reikalavimus.
• DC-OK relės kontaktas perduoda maitinimo būseną į valdiklį – nereikia papildomų stebėjimo grandinių.

Kam skirtas

CS5.241 tinka sistemų integratoriams, mašinų gamintojams ir pramonės automatizavimo specialistams, kuriems reikia vieno patikimo 120 W maitinimo šaltinio su ilgu MTBF (>1 000 000 valandų). Kompaktiškas DIN bėgio korpusas (TS35/7.5 arba TS35/15) telpa standartinėje valdymo spintoje, o varžtiniai gnybtai užtikrina patikimą ir aptarnaujamą prijungimą.

Techniniai duomenys

• Išėjimas: 24 V DC, 5 A, 120 W
• Įėjimas: 100–240 V AC (-15 % / +10 %) arba 90–300 V DC
• Įėjimo dažnis: 45–66 Hz
• Naudingumo koeficientas: 90,5 % esant 230 V AC
• Išėjimo pulsacijos ir triukšmas: <50 mVpp
• Įtampos palaikymo laikas: >20 ms esant 120 W, 100 V AC
• Darbo temperatūra: nuo -25 iki +70 °C
• MTBF: >1 000 000 valandų
• Prijungimas: varžtiniai gnybtai
• Aušinimas: konvekcinis
• Apsauga nuo perkrovos: pastovios srovės režimas su automatiniu atkūrimu
• Harmonikų korekcija: aktyvus PFC

Naudojimas

Įrengimas paprastas: užfiksuokite korpusą ant DIN bėgio, prijunkite įėjimo ir išėjimo laidus prie varžtinių gnybtų ir patikrinkite DC-OK signalą. Dėl pastovios srovės perkrovos apsaugos su automatiniu atkūrimu trumpalaikiai trumpieji jungimai nesustabdo visos linijos, o >20 ms įtampos palaikymo laikas amortizuoja trumpus tinklo kritimus.

Pabaigai

Renkantis maitinimo šaltinį pramoninei spintai, verta atsižvelgti į tris dalykus: įėjimo diapazono lankstumą, našumo atsargą ir tarnavimo laiką. CS5.241 atitinka visus tris – 90,5 % naudingumas, platus 100–240 V AC / 90–300 V DC įėjimas ir >1 mln. valandų MTBF leidžia planuoti ilgalaikę eksploataciją be dažno keitimo.
