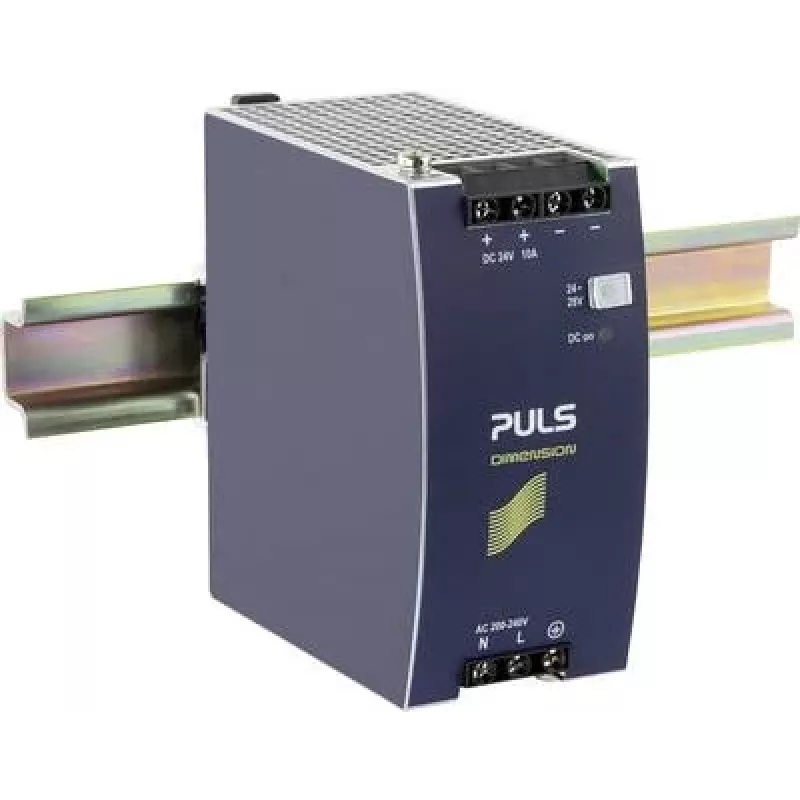

PULS DIMENSION CS10.244 DIN bėgio maitinimo šaltinis 24V DC 10A 240W

Kai reikia stabilaus 24 V DC maitinimo pramoniniams valdymo sistemoms, kuriame kiekvienas nuokrypis gali sutrikdyti procesą, PULS DIMENSION CS10.244 užtikrina patikimą veikimą be ventiliatoriaus ir su plačiu įėjimo įtampų diapazonu. Šis DIN bėgio maitinimo šaltinis paverčia 100–240 V AC arba 88–300 V DC į reguliuojamą 24 V DC išėjimą, tiekiant iki 10 A srovę ir 240 W galią. Kompaktiškas, konvekciškai aušinamas korpusas montuojamas ant standartinio TS35 bėgio, todėl tinka tankiai apgyvendintuose skydeliuose.

Kam skirtas

Sistemų integratoriams, skydų surinkėjams ir techninės priežiūros inžinieriams, kuriems reikia patikimo DIN bėgio maitinimo bloko pramoninėms mašinoms, procesų valdymui ar pastatų automatizavimui. Tinka ten, kur ribota erdvė, kinta aplinkos temperatūra ir prastovos nepriimtinos.

Pagrindinės savybės

• Platus įėjimo įtampos diapazonas: 100–240 V AC (85–264 V AC) arba 88–300 V DC
• Nominalus išėjimas: 24 V DC, 10 A, 240 W
• Išėjimo įtampa reguliuojama nuo 24 iki 28 V DC
• Efektyvumas iki 94,5 % esant 230 V AC
• Konvekcinis aušinimas be ventiliatoriaus – tylus darbas
• Apsauga nuo perkrovos ir trumpojo jungimo su „hiccup“ režimu ir automatiniu atsistatymu
• Išlaikymo laikas > 20 ms esant 230 V AC ir 240 W
• Lygiagretus jungimas palaikomas redundancijai ar galios didinimui
• MTBF > 1 000 000 valandų pagal IEC 61709
• Sraigtinių gnybtų jungtys

Specifikacijos

• Įėjimo įtampa AC: 100–240 V AC (85–264 V AC)
• Įėjimo įtampa DC: 88–300 V DC
• Nominali išėjimo įtampa: 24 V DC
• Išėjimo įtampos reguliavimo diapazonas: 24–28 V DC
• Nominali išėjimo srovė: 10 A
• Nominali išėjimo galia: 240 W
• Efektyvumas: iki 94,5 % esant 230 V AC, 24 V, 10 A
• Montavimas: DIN bėgis TS35/7,5 arba TS35/15
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Apsaugos klasė: IP20
• Apsauga nuo perkrovos: taip, „hiccup“ režimas, automatinis atsistatymas
• Apsauga nuo trumpojo jungimo: taip, „hiccup“ režimas, automatinis atsistatymas
• Išlaikymo laikas: > 20 ms esant 230 V AC, 240 W
• Aušinimas: konvekcinis, be ventiliatoriaus
• MTBF: > 1 000 000 valandų (IEC 61709)
• Jungtys: sraigtiniai gnybtai
• Lygiagretus darbas: taip
• Saugos standartai: UL 60950-1, UL 508, IEC/EN 60950-1, IEC/EN 62368-1

Naudojimo patarimai

Užtikrinkite pakankamą ventiliaciją aplink įrenginį, kad būtų išlaikytas nurodytas darbinės temperatūros diapazonas. Redundantinei maitinimo sistemai sujunkite kelis įrenginius lygiagrečiai, kaip numatyta. Naudokite tinkamo skerspjūvio laidus sraigtiniams gnybtams, atsižvelgdami į nominalią srovę.

Patarimas: montuodami ant DIN bėgio palikite bent 10 mm tarpą tarp gretimų įrenginių, kad konvekcinis aušinimas būtų efektyvus. Periodiškai patikrinkite gnybtų priveržimą – vibracija gali susilpninti kontaktą.
