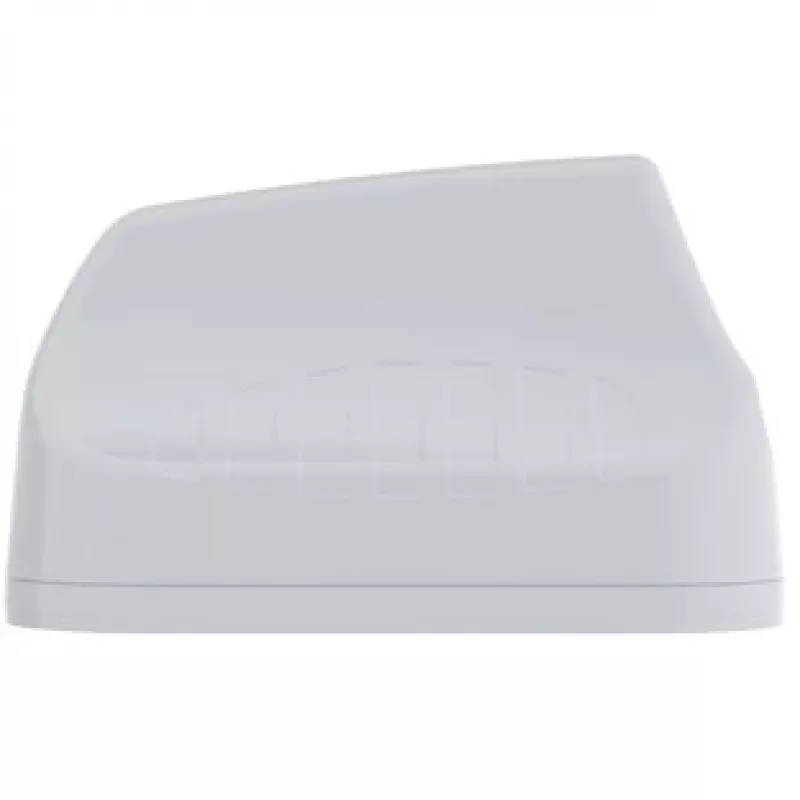

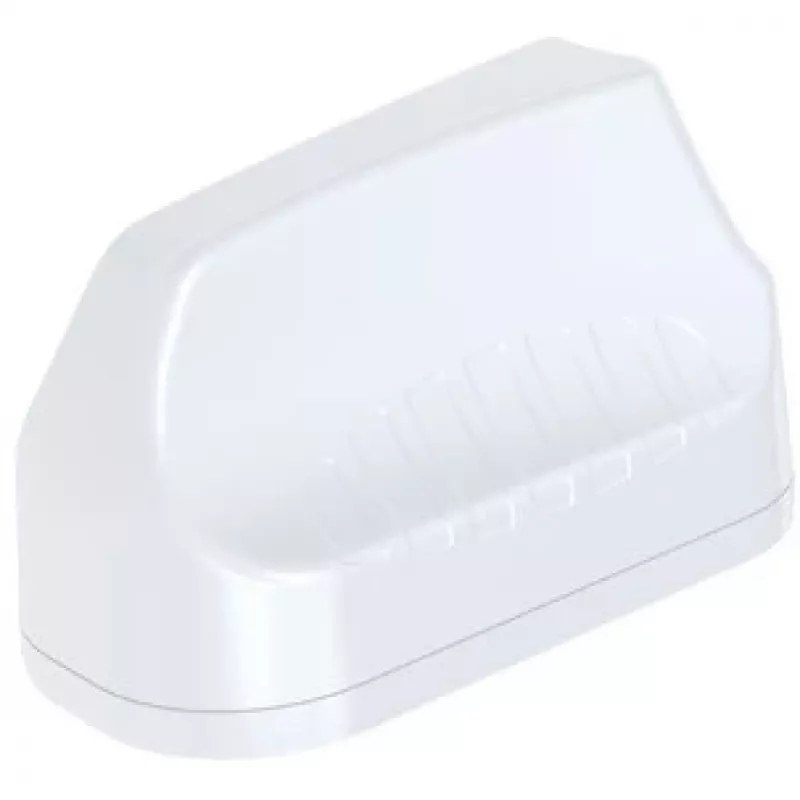

MIMO kryptinė antena Poynting A-MIMO-0003-V2-14 21 dBi SMA

Poynting A-MIMO-0003-V2-14 yra aukšto našumo daugiajuostė antena, skirta profesionalioms mobilioms ir stacionarioms sistemoms, kurioms reikalingas patikimas ryšys ir tikslus padėties nustatymas. Šis 5-in-1 sprendimas sujungia keturis korinio ryšio MIMO elementus ir aktyvų GPS/GLONASS imtuvą viename tvirtame korpuse, užtikrinančiame IP69K apsaugą nuo vandens ir dulkių. Antena veikia itin plačiame dažnių diapazone nuo 0,41 iki 3,8 GHz, todėl palaiko 2G/3G/4G, naujus LTE dažnius (įskaitant 450 MHz ir 3,5 GHz CBRS) bei 5G ryšį. Tai idealus pasirinkimas transporto priemonėms, laivams, M2M įrenginiams ir daiktų interneto (IoT) sistemoms, kuriose reikalinga signalų įvairovė ir ateities technologijų palaikymas.

Privalumai

Keturi korinio ryšio MIMO radiatoriai užtikrina geresnį signalo priėmimą ir perdavimą, o aktyvus GPS/GLONASS imtuvas leidžia tiksliai nustatyti padėtį net atšiauriomis sąlygomis. Antenos konstrukcija suderinta taip, kad būtų pasiekta optimali kryptingumo ir aukščio charakteristika, užtikrinanti stabilų ryšį judant. IP69K apsauga leidžia anteną naudoti sunkiausiomis sąlygomis, įskaitant aukšto slėgio plovimą. SMA jungtis ir 50 Ω varža užtikrina suderinamumą su daugeliu maršrutizatorių ir modemų.

Tinka

• Komercinėms ir pramoninėms transporto priemonėms (autobusams, sunkvežimiams)
• Jūrų laivams ir ryšių sistemoms
• M2M ir daiktų interneto (IoT) sistemoms, kurioms reikalingas MIMO ir GNSS
• Stacionarioms ar mobilioms instaliacijoms, kurioms reikalingas ateities ryšys iki 3,8 GHz

Pagrindinės techninės specifikacijos

• Dažnių diapazonas: 0,41–3,8 GHz (korinis MIMO ir 5G paruoštas)
• GPS/GLONASS aktyvus elementas: veikia iki -40 °C
• Maksimalus stiprinimas: 21 dBi
• Varža: 50 Ω
• Jungties tipas: SMA
• Apsaugos klasė: IP69K
• Maitinimas: nuolatinė srovė (įėjimo įtampa 2,7–3,3 V, maksimali galia iki 50 W aktyviems elementams)
• Matmenys: 254 × 128 × 145 mm
• Svoris: 1,22 kg
• Spalva: balta

Naudojimas

Anteną montuokite ant stabilaus paviršiaus, užtikrinant laisvą matymą į dangų – tai pagerins GPS/GLONASS veikimą ir sumažins kliūtis koriniam ryšiui. Prijunkite korinio ryšio ir GNSS SMA laidus prie atitinkamų modemo ar maršrutizatoriaus jungčių, užtikrindami 50 Ω varžos suderinamumą. Aktyviam GPS/GLONASS elementui reikalinga nuolatinė 2,7–3,3 V maitinimo įtampa – vadovaukitės įrenginio dokumentacija. Laidus pritvirtinkite ir apsaugokite nuo vandens patekimo bei mechaninių pažeidimų; periodiškai tikrinkite tvirtinimo detales ir kabelių sandariklius, ypač jūrinėje ar transporto aplinkoje.

Rekomendacijos

Geriausiems rezultatams anteną montuokite atokiau nuo didelių metalinių kliūčių ir tinkamame aukštyje pagal transporto priemonės ar laivo tipą. Naudokite suderinamus MIMO maršrutizatorius ar modemus, kad išnaudotumėte keturis korinio ryšio elementus, ir užtikrinkite tinkamą aktyvaus GPS/GLONASS maitinimą pagal gamintojo rekomendacijas.
