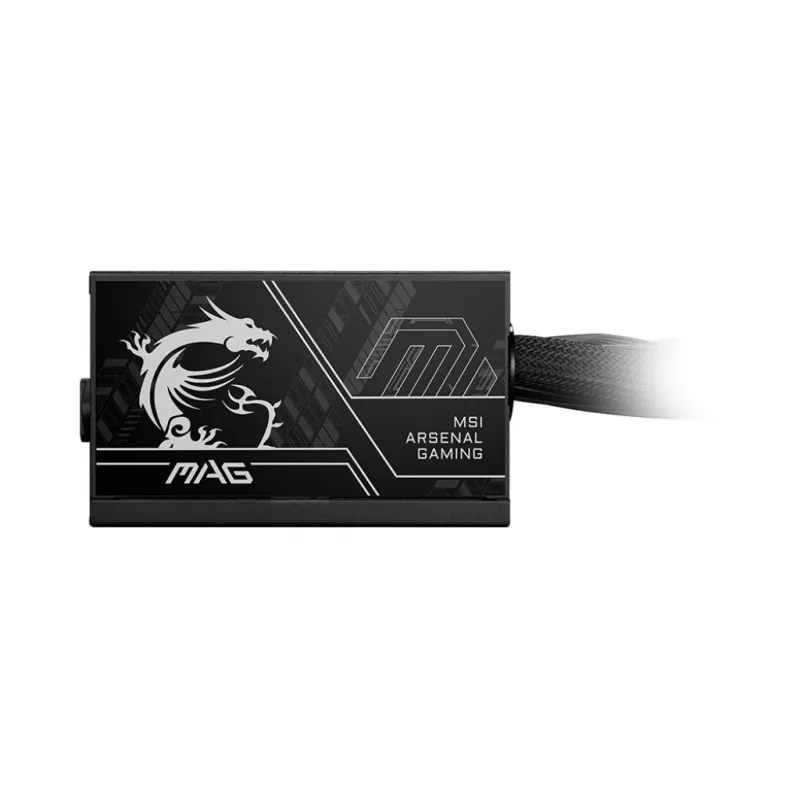

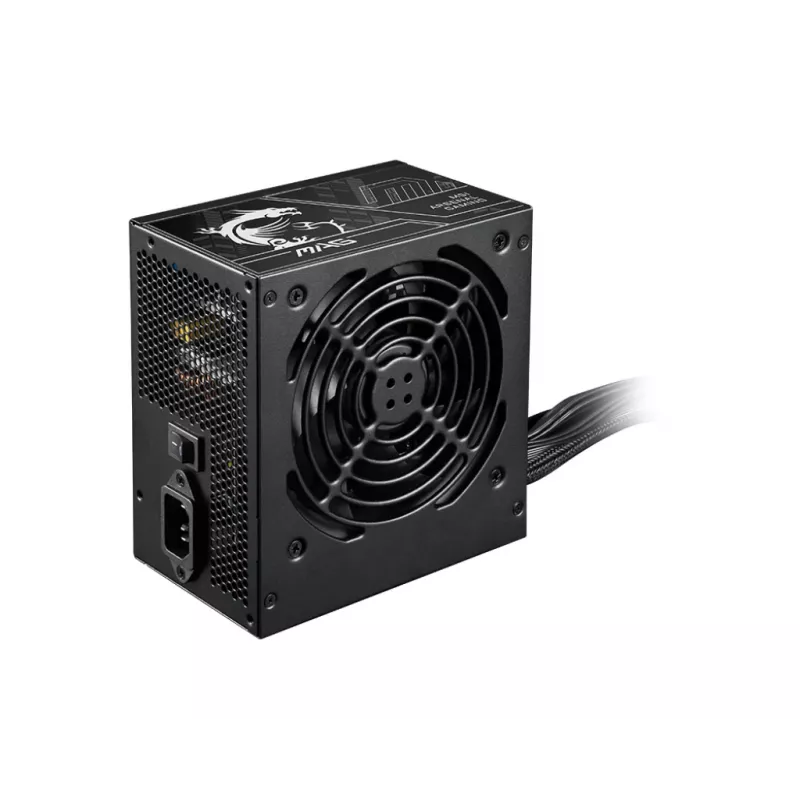

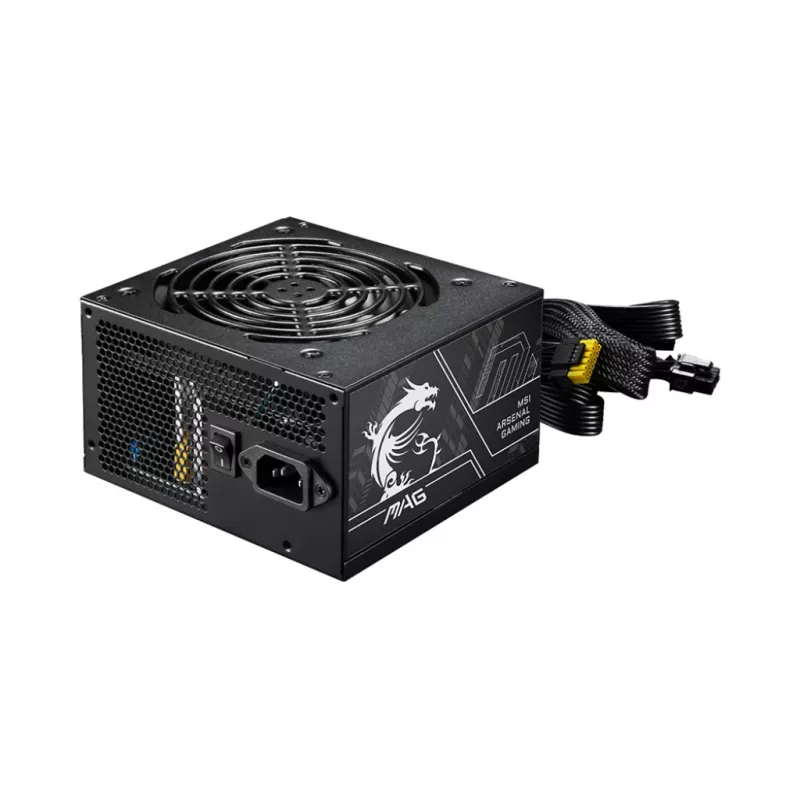

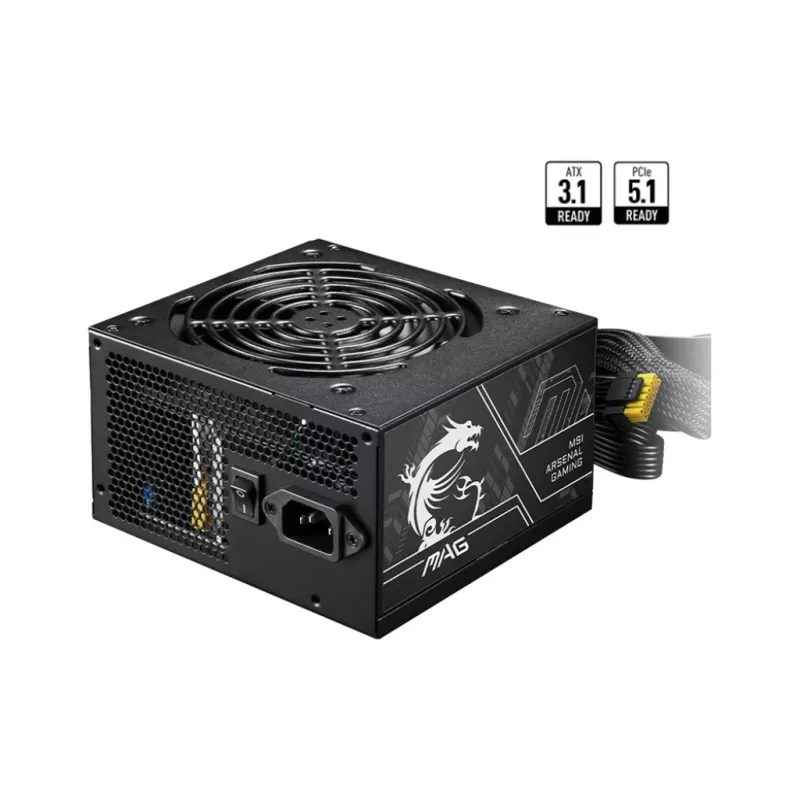

Maitinimo blokas MSI MAG A650BN PCIE5 II 650W 20+4 pin ATX 80 PLUS Bronze Juodas

MSI MAG A650BN PCIE5 II yra ATX 3.1 maitinimo blokas, sukurtas staliniams kompiuteriams, kuriems reikalingas stabilus energijos tiekimas ir palaikymas šiuolaikinėms vaizdo plokštėms. Jis pasižymi 80 PLUS Bronze efektyvumo sertifikatu, integruotu 12V-2x6 jungtimi, skirta PCIe 5.1 vaizdo plokštėms, 120 mm hidrodinaminiu guoliu aušinimui ir DC/DC keitikliu, užtikrinančiu geresnę išėjimo įtampos stabilumą. Kompaktiškas ATX korpusas (140 mm gylis, 150 mm plotis, 86 mm aukštis) palengvina montavimą ir kabelių valdymą daugelyje korpusų.

Privalumai

Šis įrenginys gali tiekti iki 300 W suderinamai PCIe 5.1 vaizdo plokštei per natūralią 12V-2x6 jungtį, o ant to kabelio esantis geltonas kištukas padeda identifikuoti laisvą jungtį. Atitikimas ATX 3.1 standartui leidžia maitinimo blokui atlaikyti staigius apkrovos šuolius iki dviejų kartų didesnius nei bendra sistemos galia ir trumpalaikius trigubus galios poreikius iš GPU. 80 PLUS Bronze sertifikatas rodo iki maždaug 85% efektyvumą, sumažinant energijos nuostolius išlaikant našumą. Visos jungtys pagamintos iš vario lydinio, kuris atsparus oksidacijai ir išlaiko laidumą esant didelėms srovėms. Pridedami kabeliai turi UL saugos sertifikatą. Plokšti juodi kabeliai palengvina jų tiesimą korpuso gale, užtikrinant tvarkingesnį vidinį išdėstymą.

Tinkamas naudoti

• Vidutinio dydžio ir kompaktiškuose ATX korpusuose, kuriems reikalingas ATX 3.1 suderinamumas
• Sistemose su viena PCIe 5.1 vaizdo plokšte (naudojant natūralią 12V-2x6 / 16-pin 12+4 adapterio konfigūraciją)
• Žaidimų kompiuteriuose ir darbo stotyse, kurioms reikalingas stabilus maitinimas esant laikiniems GPU apkrovos šuoliams
• Kai norima kompaktiško maitinimo bloko ir tvarkingo kabelių išdėstymo

Pagrindinės specifikacijos

• Išėjimo galia: 650 W
• Efektyvumo klasė: 80 PLUS Bronze (apie 85%)
• Formos faktorius / standartas: ATX 3.1
• PCIe palaikymas: natūrali 12V-2x6 jungtis PCIe 5.1 (tiekia iki 300 W GPU)
• Aušinimas: 120 mm hidrodinaminio guolio ventiliatorius
• Topologija: DC/DC keitiklis geresniam įtampos stabilumui
• Kabeliai: nemoduliniai, plokšti juodi kabeliai
• Jungčių rinkinys: ATX 24-pin (20+4) ×1, CPU 4+4 (8) ×2, PCIe 6+2 (8-pin) ×2, PCIe 12+4 (16-pin) ×1, SATA ×3, Molex ×2
• Apsaugos funkcijos: OCP, OVP, SCP, OPP, UVP
• Matmenys (A×P×G): 86 × 150 × 140 mm

Kaip naudoti

Įdiekite maitinimo bloką į suderinamą ATX korpusą, vadovaudamiesi korpuso ir pagrindinės plokštės gamintojo nurodymais. Prijunkite 24-pin ATX ir CPU 4+4 jungtis prie pagrindinės plokštės, o diskus ir periferinius įrenginius prijunkite naudodami SATA ir Molex kabelius. Suderinamai PCIe 5.1 vaizdo plokštei naudokite natūralią 12V-2x6 jungtį arba pateiktą 16-pin (12+4) jungtį, kaip reikalaujama GPU; įsitikinkite, kad geltonai pažymėtas kištukas yra visiškai įstatytas, kad išvengtumėte laisvų jungčių. Užtikrinkite pakankamą korpuso ventiliaciją, kad 120 mm ventiliatorius galėtų palaikyti aušinimą, ir po pirmojo įjungimo patikrinkite sistemos įtampas.

Rekomendacijos

Naudokite šį maitinimo bloką sistemose, kuriose reikalingas ATX 3.1 pereinamųjų procesų valdymas ir natūralus PCIe 5.1 maitinimas. Pirmenybę teikite korpusams su geru oro srautu, tieskite plokščius kabelius už pagrindinės plokštės dėklo, kad pagerintumėte aušinimą, ir prieš didelę apkrovą patikrinkite jungčių, ypač geltonai pažymėtos GPU jungties, pritvirtinimą.
