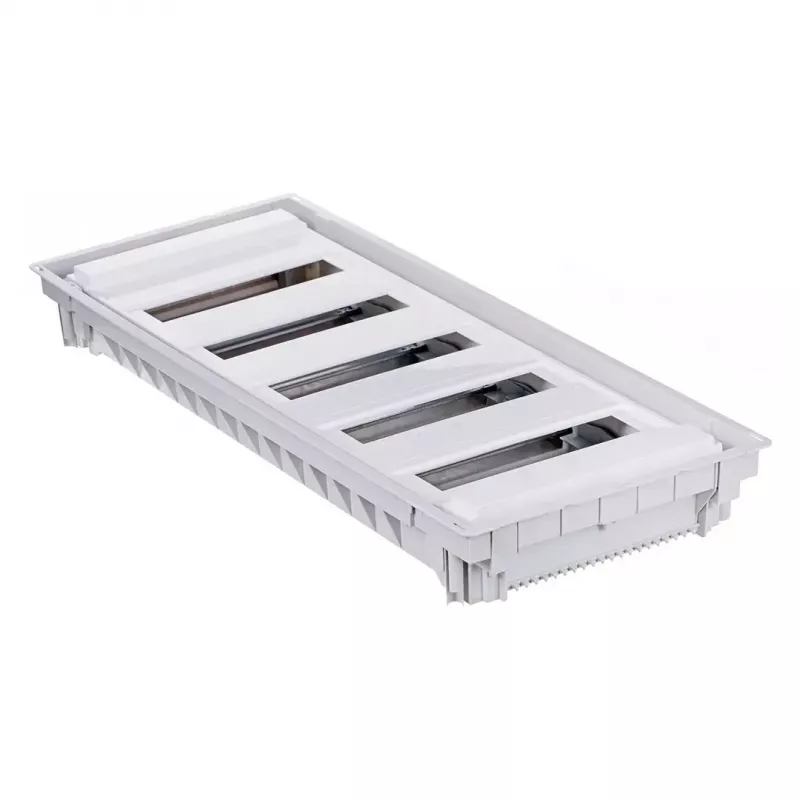

Plastikinis montažinis korpusas Noark PMF 60 — 5 eilučių, 60 modulių, IP40

Noark PMF 60 yra plastikinis montažinis korpusas, skirtas moduliniams elektros įrenginiams montuoti gyvenamosiose ir lengvosios komercinės paskirties patalpose. Jis užtikrina tvarkingą grandinės pertraukiklių, apsaugos nuo nuotėkio relių ir kitų modulinių komponentų išdėstymą, palengvina laidų tiesimą ir priežiūrą.

Privalumai

Korpusas pagamintas iš patvaraus, nelaidaus plastiko, kuris sumažina korozijos riziką ir supaprastina montavimą, palyginti su metalinėmis spintomis. Penkių eilučių išdėstymas leidžia kompaktiškai, bet aiškiai paskirstyti grandines, užtikrinant tvarkingą kabelių vedimą ir paprastą modulių montavimą. IP40 apsaugos klasė suteikia pagrindinę apsaugą nuo kietųjų dalelių, o nuimamas dangtis ir fiksuojamas tvirtinimas pagreitina montavimą ir aptarnavimą.

Tinkamumas

• Gyvenamųjų namų elektros skirstomųjų skydų ir grandinių plokščių įrengimui
• Mažų biurų ir lengvosios komercinės paskirties elektros skirstymui
• Esamų plastikinių vartotojų skydų keitimui arba atnaujinimui
• Projektams, kuriems reikalingas kompaktiškas 60 modulių DIN bėgio sprendimas

Pagrindinės techninės specifikacijos

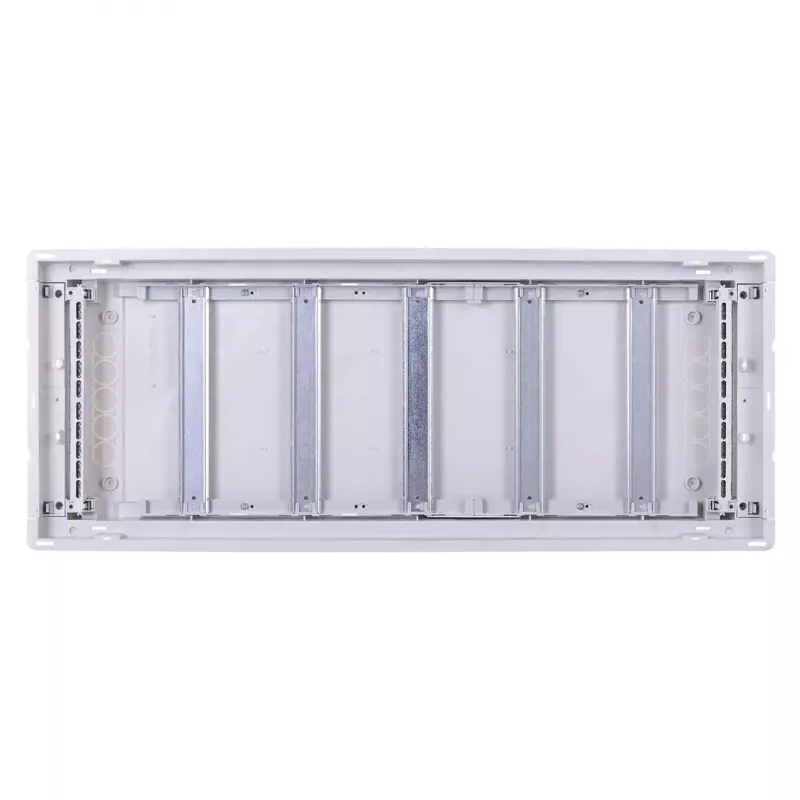

• Talpa: 60 DIN modulių, išdėstytų 5 horizontaliose eilutėse
• Medžiaga: atsparus smūgiams, nelaidus plastikas
• Apsaugos klasė: IP40 (apsauga nuo kietųjų dalelių, didesnių nei 1 mm)

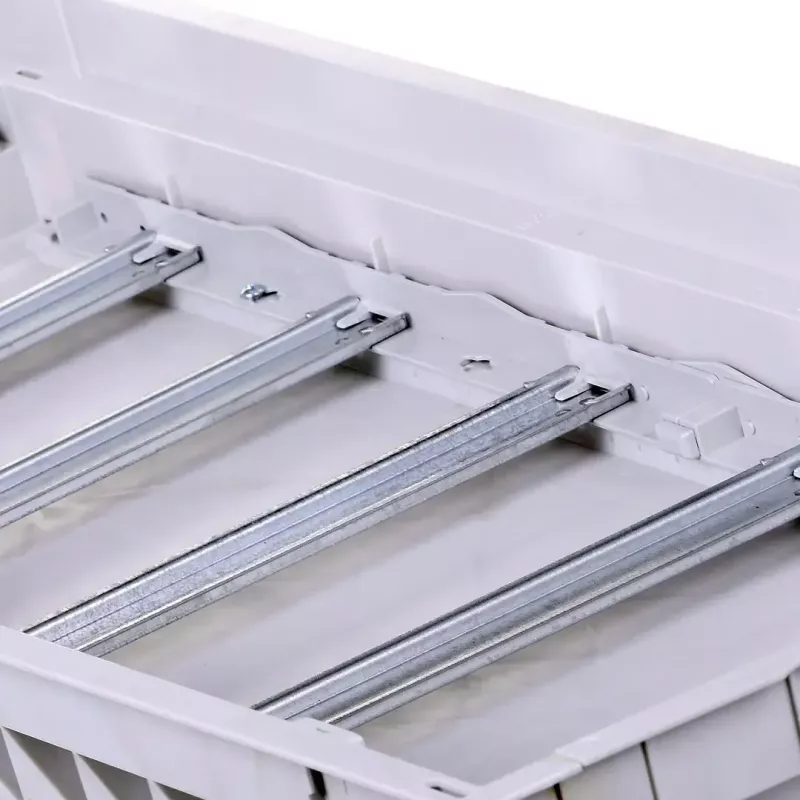

• Montavimas: įmontuoti DIN bėgiai, suderinami su standartiniais moduliniais įrenginiais
• Prieiga: nuimamas priekinis dangtis laidų tiesimui ir priežiūrai
• Naudojimo aplinka: vidaus patalpose, sausose vietose, tinkamose gyvenamiesiems ir lengvosios komercinės paskirties įrenginiams

Naudojimas

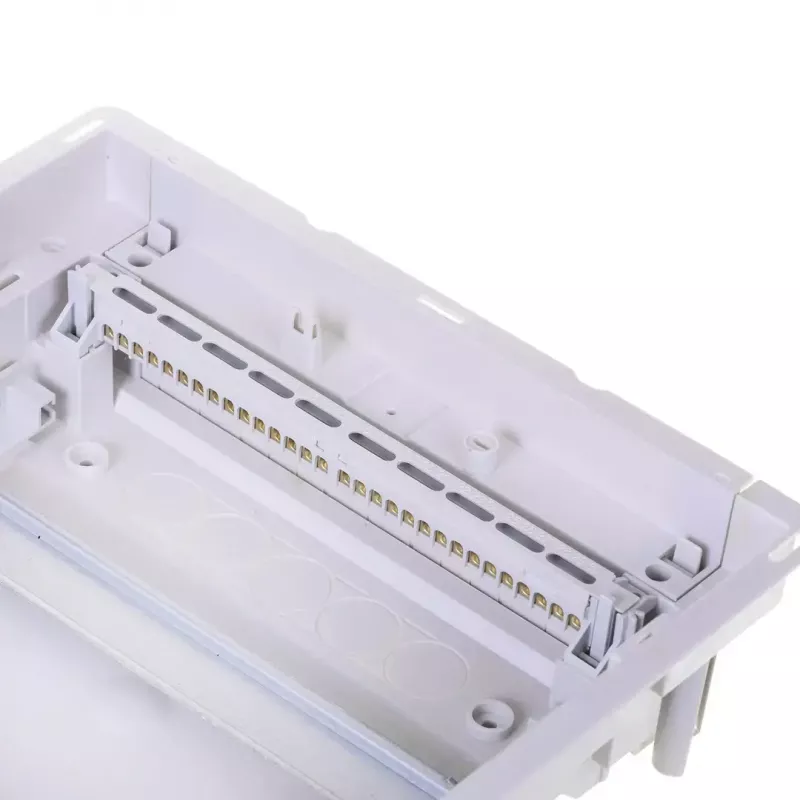

Pasirinkite tinkamą montavimo vietą, užtikrinančią tvirtą atramą ir atitinkančią vietinius elektros įrengimo reikalavimus. Pritvirtinkite korpusą prie sienos tinkamais tvirtinimo elementais, užtikrindami, kad jis būtų lygus. Sumontuokite reikiamus DIN bėgius ir modulinius įrenginius pagal gamintojo instrukcijas, palikdami vietos laidams. Nutieskite maitinimo ir grandinių kabelius per numatytas angas, atlikite jungtis prie įrenginių ir neutralių/žemės magistralių, uždėkite priekinį dangtį. Prieš įjungdami skydą, patikrinkite, ar įrenginiai veikia tinkamai, ir priveržkite visas jungtis.

Rekomendacijos

Naudokite korpusą tik sausose vidaus patalpose ir laikykitės vietinių elektros instaliacijos taisyklių. Venkite perkrauti eilutes viršijant sumontuotų įrenginių vardinę galią ir užtikrinkite tinkamą maitinimo bei valdymo kabelių atskyrimą, kad būtų išlaikytas saugus veikimas.
