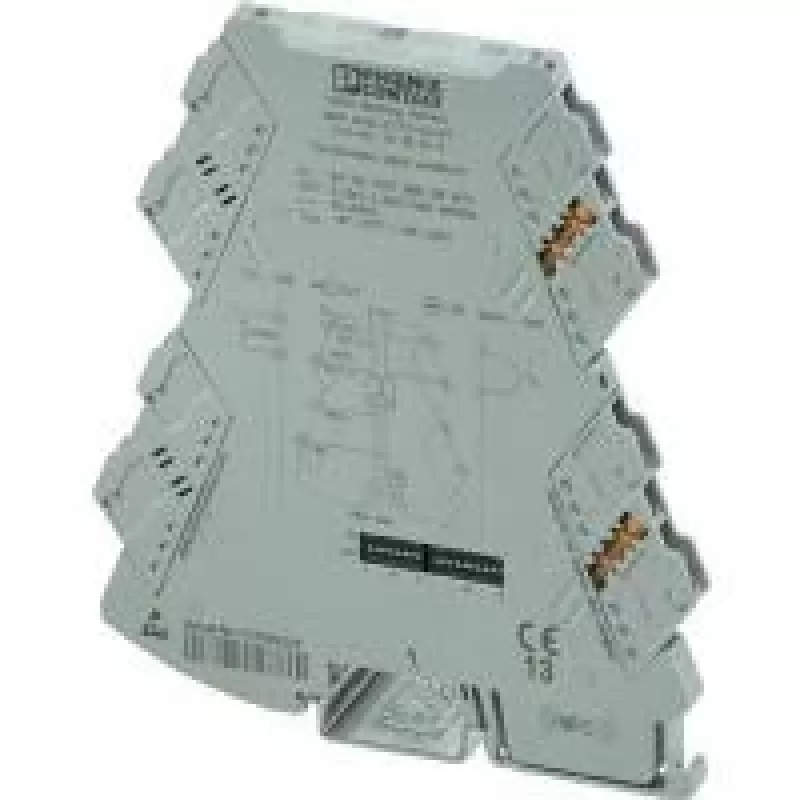

Phoenix Contact MINI MCR-2-TC-UI konfigūruojamas temperatūros keitiklis 2902055

Termopora signalai dažnai reikalauja konversijos į standartinius analoginius signalus, kad būtų galima integruoti į PLC ir DCS sistemas. Phoenix Contact MINI MCR-2-TC-UI yra konfigūruojamas temperatūros keitiklis, kuris paverčia termoporos įvestį į srovės arba įtampos išvestį, užtikrindamas 3 krypčių izoliaciją ir jutiklio nutrūkimo aptikimą.

Kam skirtas

Pramoninės automatizacijos inžinieriams ir skydų montuotojams, kuriems reikia patikimos, izoliuotos temperatūros signalo konversijos kompaktiškame DIN bėgio modulyje.

Pagrindinės savybės

• Palaiko termoporų tipus B, C, D, E, J, K, L, N, R, S, T, U, P
• Konfigūruojama išvestis: 0-20 mA, 4-20 mA, 0-5 V, 1-5 V, 0-10 V, 2-10 V
• 3 krypčių izoliacija tarp įvesties, išvesties ir maitinimo
• Jutiklio nutrūkimo aptikimas su LED klaidos indikacija
• Konfigūravimas per PC naudojant programavimo adapterį
• Maitinimo įtampa: 9,6 V DC ... 30 V DC
• Tikslumas: < 0,2 % nuo galutinės vertės
• Atsako laikas: < 100 ms
• Montavimas: DIN bėgis (NS 35/7,5 arba NS 35/15)
• Prijungimas: varžtiniai gnybtai
• Darbinė temperatūra: -40 °C ... 70 °C
• Korpuso medžiaga: PBT
• Energijos suvartojimas: < 0,5 W esant 24 V DC, 20 mA išvesčiai
• Patvirtinimai: CE, UL, cULus Listed, GL, DNV, RINA, LR, BV, ABS, ATEX, IECEx

Specifikacijos

• Įvestis: termopora
• Išvestis: srovė (0-20 mA, 4-20 mA) arba įtampa (0-5 V, 1-5 V, 0-10 V, 2-10 V)
• Maitinimo įtampa: 9,6 V DC ... 30 V DC
• Konfigūravimas: per PC naudojant programavimo adapterį
• Izoliacija: 3 krypčių
• Kanalų skaičius: 1
• Apsaugos klasė: IP20
• Korpuso medžiaga: PBT

Naudojimo patarimai

Naudokite MCR/MINI MCR-2-PRG-2 programavimo adapterį, kad sukonfigūruotumėte keitiklį per PC programinę įrangą. Įsitikinkite, kad pasirinktas tinkamas termoporos tipas ir šaltojo sandūros kompensacija, kad matavimai būtų tikslūs.

Patarimas: montuodami ant DIN bėgio, palikite pakankamai vietos vėdinimui, ypač jei aplinkos temperatūra artėja prie 70 °C. Reguliariai tikrinkite jutiklio nutrūkimo indikaciją, kad išvengtumėte netikėtų sistemos sustojimų.
