Maitinimo blokas PHOENIX-CONTACT QUINT-PS/3AC/24DC/20 480 W, 320–575 V AC įėjimas, 24 V DC išėjimas

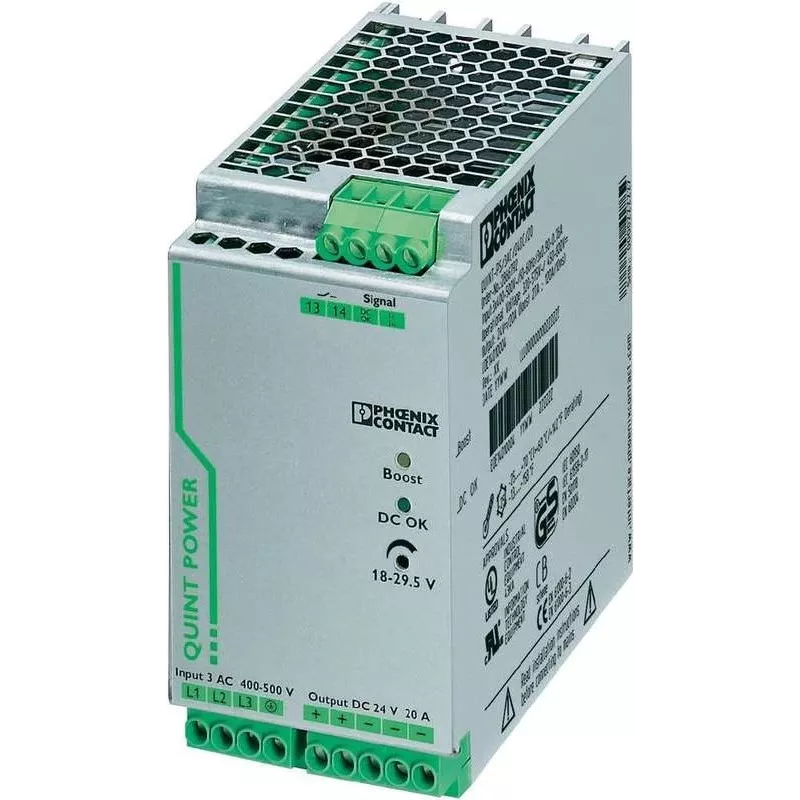

PHOENIX-CONTACT QUINT-PS/3AC/24DC/20 yra DIN bėgio maitinimo blokas, tiekiantis 480 W nuolatinę išėjimo galią. Sukurtas trifazei kintamosios srovės įėjimo įtampai nuo 320 iki 575 V (45–65 Hz), jis teikia stabilizuotą 24 V DC išėjimą, skirtą pramoninėms valdymo sistemoms, automatikos įrangai ir moduliniams valdymo spintoms. Kompaktiški matmenys (69 × 122 × 130 mm) ir tvirtas žalias/pilkas korpusas leidžia montuoti ant standartinių DIN bėgių ten, kur reikalingas patikimas nuolatinės srovės maitinimas.

Privalumai

QUINT-PS serijos maitinimo blokas pasižymi aukštu galios tankiu kompaktiškame korpuse, užtikrindamas erdvės taupymą valdymo spintose. Platus trifazės įėjimo įtampos diapazonas ir stabilus 24 V DC išėjimas tinka jautriai automatikos elektronikai. Įrenginyje yra apsaugos ir šiluminio valdymo sprendimai, užtikrinantys patikimą veikimą svyruojančiomis tinklo sąlygomis. Atitinka pramoninius standartus, palaiko nepertraukiamą darbą ir supaprastina montavimą bei priežiūrą.

Pagrindinės techninės specifikacijos

• Įėjimo įtampa: trifazė 320–575 V AC (45–65 Hz)
• Išėjimo įtampa: 24 V DC (reguliuojama)
• Išėjimo galia: 480 W (nuolatinė)
• Efektyvumas: > 90 %
• Apsauga: nuo trumpojo jungimo, perkrovos, viršįtampio ir perkaitimo
• Montavimas: ant DIN bėgio (TS35)
• Matmenys: 69 × 122 × 130 mm (P × A × G)
• Svoris: apie 1,2 kg
• Darbinė temperatūra: nuo -25 °C iki +70 °C

Kaip naudoti

Sumontuokite QUINT-PS ant standartinio DIN bėgio valdymo spintoje, palikdami pakankamai vietos ventiliacijai. Prijunkite trifazę kintamosios srovės maitinimo liniją (320–575 V), laikydamiesi fazių sekos ir įžeminimo reikalavimų pagal vietinius elektros standartus. Prie 24 V DC išėjimo prijunkite apkrovą, stebėdami poliškumą ir srovės ribas. Atlikite paleidimo patikrą – išmatuokite išėjimo įtampą be apkrovos ir esant vardinei apkrovai. Naudokite tinkamus laidus ir viršsrovių apsaugos įtaisus pagal sistemos projektą.

Rekomendacijos

Montuokite maitinimo bloką aplinkoje, atitinkančioje nurodytas temperatūros ir drėgmės sąlygas. Užtikrinkite pakankamą oro cirkuliaciją aplink įrenginį ir venkite montavimo prie stiprių šilumos šaltinių. Patikrinkite, ar prieš jį esantys apsaugos įtaisai (saugikliai/automatiniai jungikliai) ir paskesnis skirstymas atitinka įrangos reikalavimus. Profilaktinės priežiūros metu reguliariai tikrinkite jungčių ir gnybtų priveržimą, kad būtų užtikrintas nenutrūkstamas ir patikimas 24 V DC maitinimas valdymo ir automatikos sistemoms.
