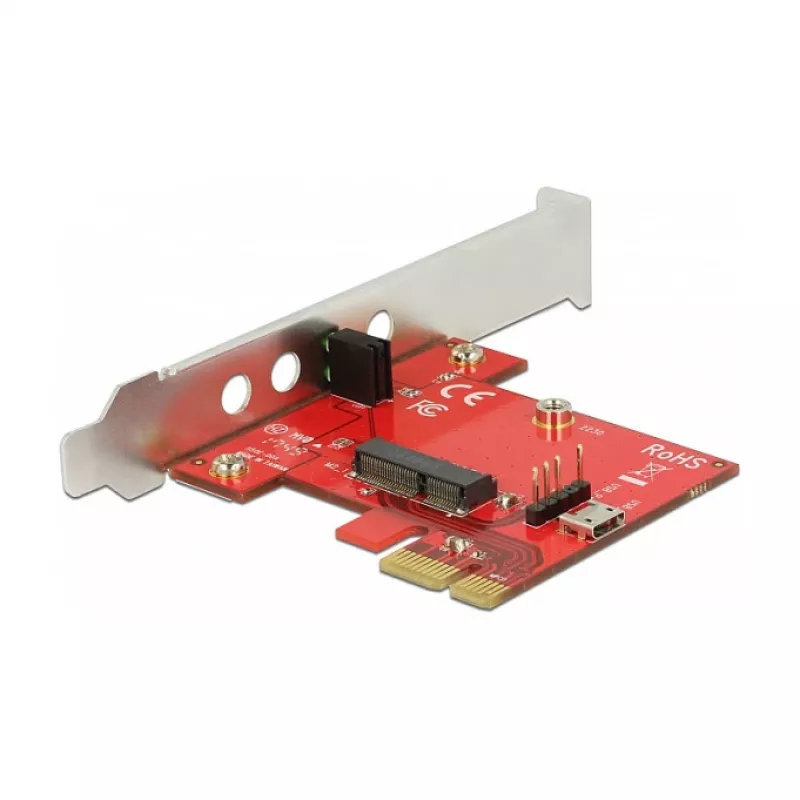

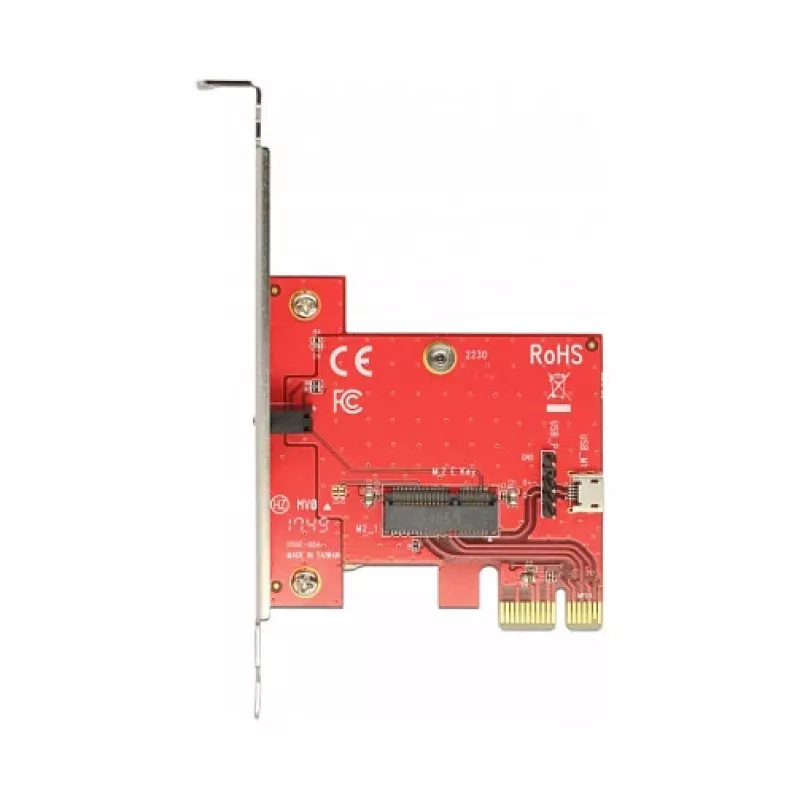

Vidinis M.2 adapteris DeLOCK 89889

DeLOCK 89889 yra vidinis M.2 adapteris, skirtas staliniams kompiuteriams, kuris per PCI Express x1 lizdą prideda vieną M.2 Key E jungtį. Šis adapteris leidžia įdiegti M.2 modulius, naudojančius PCIe ir USB signalus, pavyzdžiui, WLAN, Bluetooth, GNSS, 3G/HSPA ar NFC modulius, taip pat kombinuotus modulius (pvz., WLAN + Bluetooth), kurie gali vienu metu naudoti abi sąsajas.

Pritaikymas ir sprendimas

Šis adapteris idealiai tinka, kai pagrindinėje plokštėje trūksta M.2 lizdų arba norima išplėsti sistemos funkcionalumą. Jis užima vieną PCIe x1 lizdą ir suteikia galimybę pridėti belaidžio ryšio, navigacijos ar NFC modulius, taip išplečiant kompiuterio galimybes be išorinių kabelių. Adapteryje yra integruotos USB 2.0 jungtys (Micro-B prievadas ir vidinis USB 2.0 šukų lizdas), užtikrinančios modulių, kuriems reikalinga USB sąsaja, veikimą.

Pagrindinės specifikacijos

• Sąsaja: PCI Express x1
• M.2 jungtis: 67 kontaktų Key E (suderinama su Key A/E moduliais)
• Palaikomi signalai: PCIe ir USB
• USB jungtys: 1x USB 2.0 Micro-B prievadas ir 1x USB 2.0 šukų lizdas
• Gaminta: Taivane
• Atitiktis: Standartinis M.2 Key E išvadų išdėstymas

Naudojimas

Įdiekite adapterį į laisvą PCI Express x1 lizdą ir pritvirtinkite prie korpuso. Įstatykite M.2 Key E (arba Key A/E) modulį tinkamu kampu ir užfiksuokite jį varžtu (varžtą pateikia korpusas arba modulio gamintojas). Jei moduliui reikalinga USB jungtis, prijunkite sistemą prie adapterio USB 2.0 Micro-B prievado arba vidinio USB 2.0 šukų lizdo. Įjungę sistemą, įdiekite reikiamas tvarkykles pagal modulio gamintojo instrukcijas.

Rekomendacijos

Prieš montuodami įsitikinkite, kad M.2 modulis atitinka Key E/A išvadų išdėstymą ir kad jūsų operacinė sistema palaiko modulio tvarkykles. Taip pat patikrinkite, ar PCIe x1 lizdas ir vidinis USB šukų lizdas ar išorinis USB prievadas nėra užimti kitų įrenginių.
