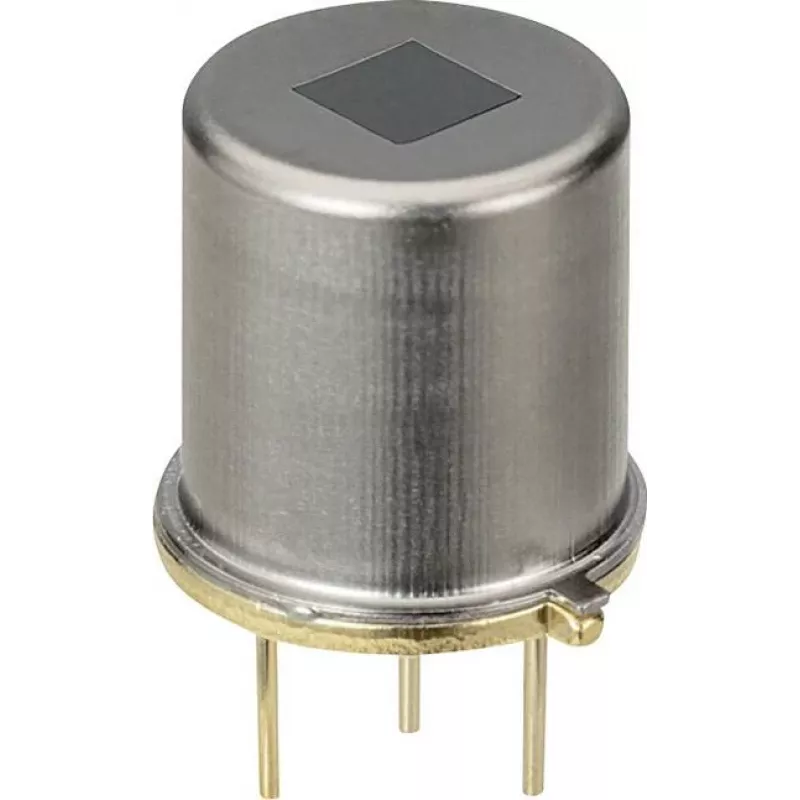

PIR judesio jutiklis Panasonic EKMC1600100, pasyvus infraraudonųjų spindulių detektorius, maitinimas 3–6 V, 1 vnt.

Panasonic EKMC1600100 – tai kompaktiškas pasyvus infraraudonųjų spindulių (PIR) judesio jutiklis, tiekiamas kaip atskiras vienetas. Sukurtas integracijai į elektroninius įrenginius ir sistemas, šis jutiklis aptinka judančių šiltų objektų infraraudonosios spinduliuotės pokyčius ir pateikia paprastą elektrinį išėjimo signalą, tinkamą apsaugos, apšvietimo valdymo ir pagrindinės automatizacijos užduotims. Jutiklis veikia esant žemai maitinimo įtampai, todėl puikiai tinka programoms, kuriose svarbūs maži matmenys ir patikimas buvimo aptikimas.

Privalumai

Šis jutiklis pasižymi žema darbine įtampa ir kompaktiškais matmenimis, kurie supaprastina integraciją į baterijomis maitinamas arba žemos įtampos grandines. Pasyvus infraraudonųjų spindulių aptikimas nereikalauja aktyvaus apšvietimo ir budėjimo režime sunaudoja minimaliai energijos. Įrenginys užtikrina patikimą judančių šilumos šaltinių detekciją ir paprastą elektrinę sąsają, kurią galima naudoti su mikrovaldikliais, signalizacijos pultais ar apšvietimo valdikliais.

Tinka

• Buvimo aptikimui patalpose, koridoriuose ir įėjimuose
• Energiją taupančiam apšvietimo valdymui ir automatiniam perjungimui
• Pagrindiniams įsilaužimo ar judėjimo signalo įėjimams apsaugos sistemose
• Įterptiesiems elektronikos projektams ir individualiems automatizavimo įrenginiams

Pagrindinės techninės specifikacijos

• Aptikimo technologija: pasyvus infraraudonųjų spindulių (PIR)
• Maitinimo įtampos diapazonas: 3–6 V nuolatinė srovė
• Formos faktorius: kompaktiškas modulis, skirtas integracijai
• Išėjimas: judesio aptikimo elektrinis signalas, tinkamas skaitmeniniams įėjimams
• Tipinės programos: buvimo aptikimas, apšvietimo valdymas, pagrindinis signalizacijos įėjimas

Kaip naudoti

Jutiklį montuokite tokioje padėtyje, kad jis turėtų netrukdomą matymo lauką į stebimą zoną, venkite tiesioginio šilumos šaltinių poveikio, kuris gali sukelti klaidingus signalus. Prijunkite maitinimo įtampą nurodytame 3–6 V diapazone ir junkite jutiklio išėjimą prie įrenginio, kuris apdoros signalą – pvz., mikrovaldiklio įėjimo, signalizacijos pulto ar apšvietimo valdymo grandinės. Laikykitės teisingo poliškumo ir, jei aplinkoje yra elektros triukšmų, naudokite rekomenduojamus blokuojančius kondensatorius maitinimo linijoje. Patikrinkite detekciją eidami per jutiklio matymo lauką ir, jei reikia, pakoreguokite padėtį arba orientaciją.

Rekomendacijos

Kad veikimas būtų patikimas, jutiklį montuokite ten, kur aplinkos temperatūra yra stabili, ir venkite montavimo prie šildymo, vėdinimo ar oro kondicionavimo angų bei tiesioginių saulės spindulių. Jei išėjimo kabelis eis šalia triukšmingų elektros linijų, naudokite trumpą, ekranuotą laidą ir, jungdami prie signalizacijos ar valdymo elektronikos, laikykitės sistemos gamintojo nurodymų dėl įėjimo signalo formavimo.
