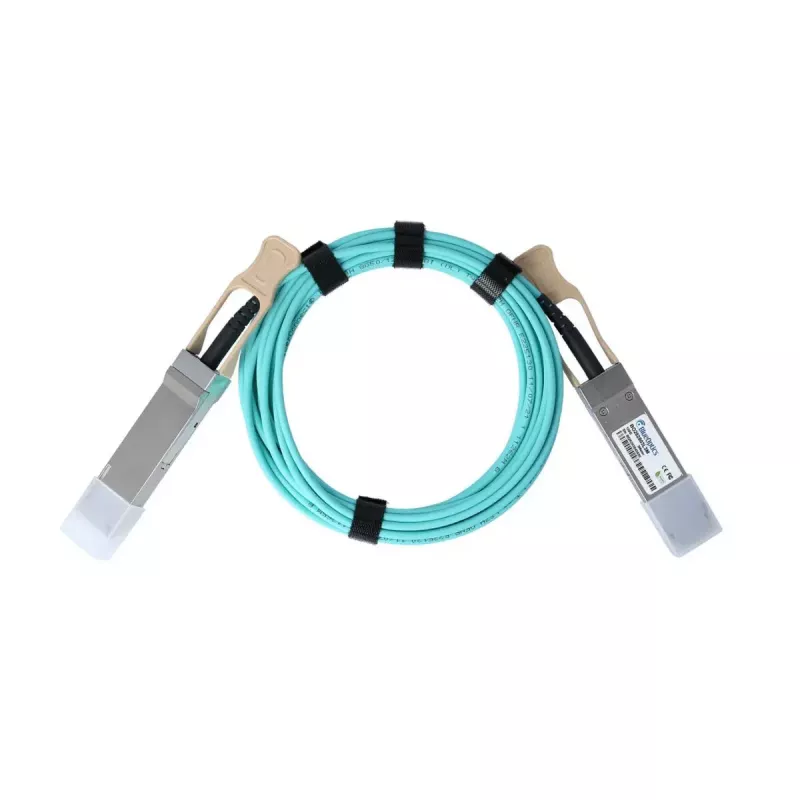

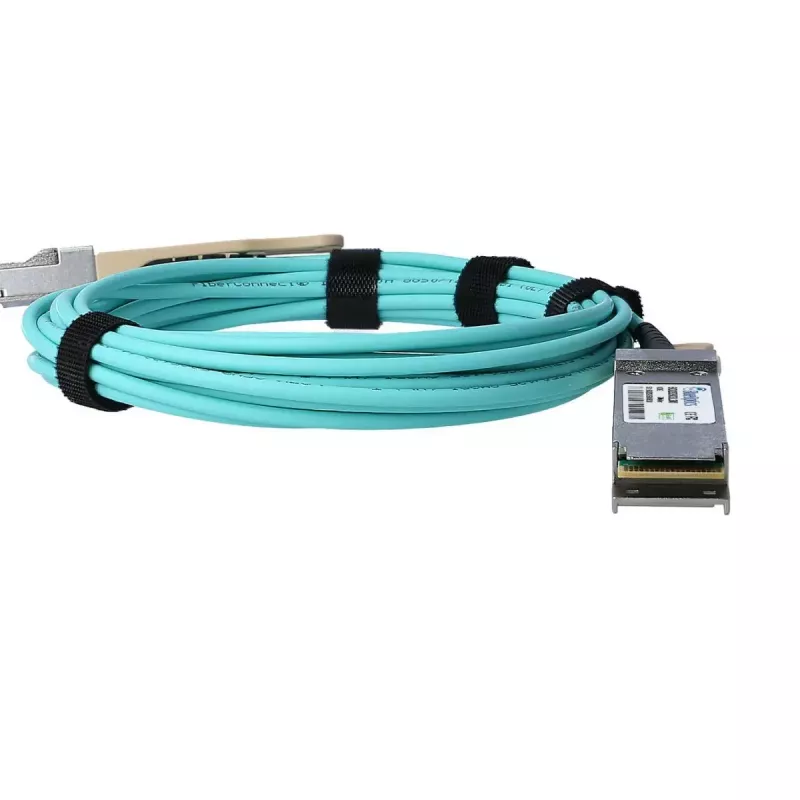

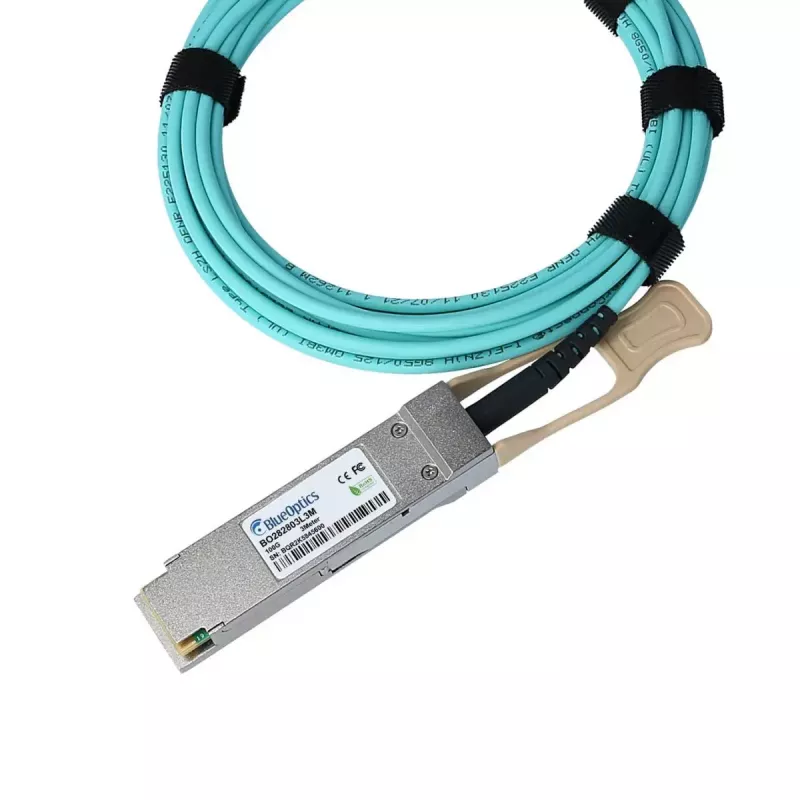

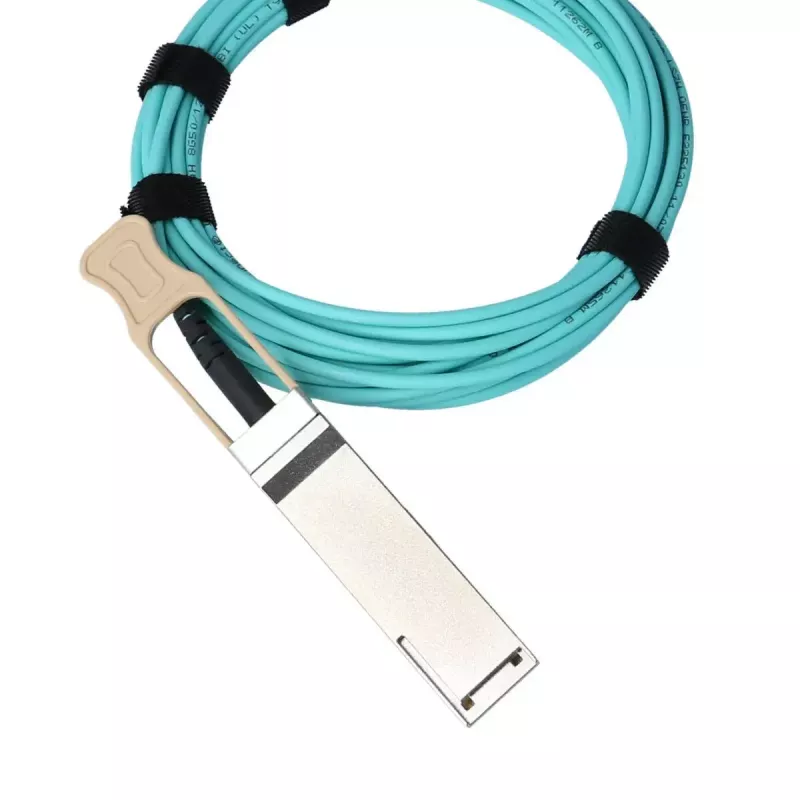

BlueOptics PAN-QSFP28-AOC-1M-BO aktyvus optinis kabelis InfiniBand 1m QSFP28 vyras/vyras

„BlueOptics PAN-QSFP28-AOC-1M-BO“ yra 1 metro ilgio aktyvus optinis kabelis (AOC), skirtas didelės spartos duomenų perdavimui. Jis sukurtas pagal MSA QSFP28 formos faktorių ir palaiko iki 100 Gbit/s spartą. Šis kabelis tinka tiesioginiams QSFP28–QSFP28 ryšiams tinklo įrangoje, pavyzdžiui, jungikliuose, maršrutizatoriuose, didelio našumo skaičiavimo (HPC) klasteriuose ar saugyklų sistemose. AOC konstrukcija pašalina atskirų siųstuvų-imtuvų ir jungiamųjų laidų poreikį, sumažina jungčių skaičių ir supaprastina montavimą, išlaikant signalo vientisumą. Dėl mažo vėlavimo ir atsparumo elektromagnetiniams trikdžiams šis kabelis idealiai tinka trumpo nuotolio didelio pralaidumo jungtims stelažuose ar tarp gretimų stelažų.

Pagrindinės techninės specifikacijos

• Formos faktorius: QSFP28 į QSFP28 aktyvus optinis kabelis
• Ilgis: 1 metras
• Palaikomi duomenų perdavimo greičiai: iki 100 Gbit/s (100GBASE-SR4 / QSFP28)
• Skaidulos tipas: daugiamodė skaidula su integruotais optiniais siųstuvais-imtuvais
• Jungties lytis: vyras / vyras QSFP28
• Skaitmeninė diagnostika (DDM/DOM) realiu laiku, jei palaiko pagrindinė įranga
• Skirta trumpo nuotolio optiniams ryšiams su mažu vėlavimu ir atsparumu EMI

Naudojimo instrukcija

Įkiškite kiekvieną QSFP28 jungtį į suderinamus QSFP28 prievadus ant įrenginių, kol užsifiksuos fiksatorius. Įsitikinkite, kad pagrindinė įranga palaiko aktyvius optinius kabelius (AOC). Po fizinio prijungimo patikrinkite ryšio būseną per įrenginio valdymo sąsają ir, jei įranga palaiko, stebėkite DDM/DOM reikšmes. Laikykite kabelį už jungčių korpusų ir venkite aštrių lenkimų ties pluoštine dalimi.

Rekomendacijos

Naudokite šį 1 metro „BlueOptics PAN-QSFP28-AOC-1M-BO“ tiesioginiams QSFP28 sujungimams stelažo viduje arba tarp gretimų stelažų. Įsitikinkite, kad tiksliniai įrenginiai oficialiai palaiko QSFP28 AOC ir, jei reikalinga diagnostika, įjunkite DDM/DOM stebėjimą pagrindinėje sistemoje. Neviršykite nurodyto lenkimo spindulio ir saugokite kabelį nuo mechaninių įtempimų, kad prailgintumėte jo tarnavimo laiką.
