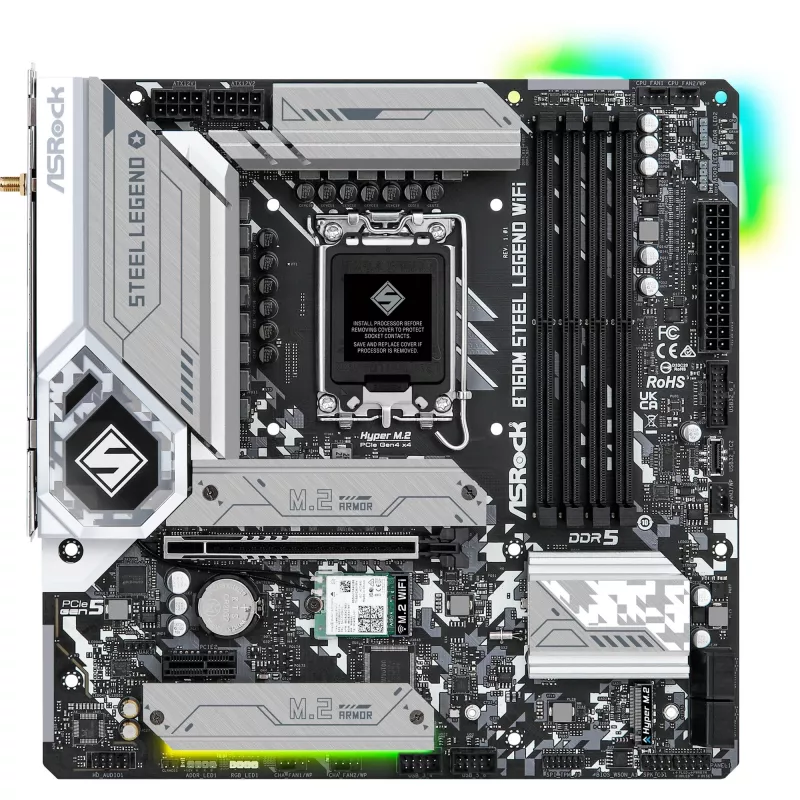

Motininė plokštė ASRock B760M Steel Legend WiFi — Intel B760, LGA 1700, micro ATX, DDR5, 4 DIMM, 128GB, Wi‑Fi 6E, 2.5Gb LAN

ASRock B760M Steel Legend WiFi – tai micro ATX formato motininė plokštė, skirta Intel B760 mikroschemų rinkiniu ir LGA 1700 lizdu. Ji idealiai tinka tiek kasdieniams vartotojams, tiek entuziastams, ieškantiems stabilumo ir patikimo našumo. Plokštė palaiko DDR5 atmintį iki 128 GB per keturis DIMM lizdus, PCIe 5.0 sąsają naujos kartos grafikos plokštėms, PCIe Gen4 x4 M.2 saugyklą, 2.5 Gb/s tinklą ir Wi‑Fi 6E. Dėl tvirtų medžiagų, daugiasluoksnės PCB konstrukcijos ir 2 oz vario vidinių sluoksnių užtikrinamos geresnės šiluminės charakteristikos ir energijos tiekimas CPU bei atminties spartinimui.

Privalumai

Plokštėje įdiegta 12+1+1 fazių maitinimo grandinė su integruotais Dr.MOS galios etapais, užtikrinančiais geresnį srovės tiekimą ir šiluminį efektyvumą. 6 sluoksnių PCB su 2 oz vario vidiniais sluoksniais garantuoja stabilius signalo takelius ir energijos efektyvumą. Sustiprintas SMT PCIe 5.0 plieninis lizdas suteikia mechaninį atramą ir signalo stabilumą. Integruotas garso apdorojimas (Nahimic), Polychrome RGB valdikliai, du USB 3.2 Gen2 Type-A/Type-C prievadai galiniame skydelyje bei priekinis USB 3.2 Gen2 Type-C lizdas – visa tai praplečia funkcionalumą. M.2 Key‑E modulis su antenų laikikliu palengvina Wi‑Fi 6E įrengimą.

Tinkamumas

• Pagrindiniams ir entuziastų staliniams kompiuteriams su Intel 12–13 kartos Core procesoriais (LGA 1700)
• Kompaktiškoms micro ATX sistemoms, reikalaujančioms didelės spartos saugyklų (PCIe Gen4 x4 M.2) ir PCIe 5.0 grafikos palaikymo
• Turinio kūrėjams ir žaidėjams, kuriems reikia greitesnio tinklo ryšio per 2.5 Gb/s LAN ir Wi‑Fi 6E
• Vartotojams, norintiems DDR5 atminties spartinimo su XMP/EXPO iš anksto išbandytais profiliais

Pagrindinės specifikacijos

• Formato faktorius: Micro ATX
• Mikroschemų rinkinys: Intel B760
• Lizdas: LGA 1700
• Atmintis: DDR5, 4 DIMM lizdai, iki 128 GB, XMP/EXPO palaikymas
• Maitinimo grandinė: 12+1+1 fazės su Dr.MOS
• PCB: 6 sluoksniai su 2 oz vario vidiniais sluoksniais
• PCIe: PCIe 5.0 sustiprintas plieninis lizdas, SMT montavimas
• Saugykla: PCIe Gen4 x4 M.2 palaikymas, SATA III prievadai
• Tinklas: Dragon 2.5 Gb/s LAN, Wi‑Fi 6E (802.11ax)
• USB: Du galiniai USB 3.2 Gen2 (Type-A + Type-C), priekinis USB 3.2 Gen2 Type-C lizdas
• Garsas: Nahimic garso technologijos (triukšmo slopinimas, aido šalinimas, balso stabilizatorius, Sound Tracker)
• Papildomai: Polychrome RGB valdikliai, eDP jungtis ASRock 13.3" šoninio skydelio rinkiniui, automatinis tvarkyklių diegimas, lankstus integruotas I/O skydelis

Naudojimas

Įdiekite ASRock B760M Steel Legend WiFi į suderinamą micro ATX korpusą ir sumontuokite LGA 1700 procesorių su tinkamu aušintuvu. Įstatykite DDR5 modulius į atminties lizdus pagal motininės plokštės instrukciją, kad įgalintumėte dviejų kanalų veikimą, ir, jei norite, BIOS įjunkite Intel XMP ar AMD EXPO profilius, kad pritaikytumėte iš anksto išbandytus spartinimo nustatymus. Prijunkite saugyklos įrenginius prie M.2 lizdų ar SATA III prievadų ir įstatykite vaizdo plokštę į sustiprintą PCIe 5.0 lizdą. Pritvirtinkite antenas prie M.2 Key‑E jungties (naudokite modulio dangtelį) Wi‑Fi 6E ryšiui ir prijunkite periferinius įrenginius prie galinių bei priekinių USB prievadų. Įdiegę operacinę sistemą, naudokite automatinį tvarkyklių diegimą, kad automatiškai atsisiųstumėte ir įdiegtumėte reikiamas tvarkykles.

Rekomendacijos

Kad DDR5 atmintis veiktų stabiliai, prieš įstatydami ar išimdami DIMM modulius atjunkite maitinimą; plokštėje yra apsaugos grandinė, tačiau saugus elgesys sumažina riziką. Įsitikinkite, kad BIOS yra atnaujinta iki naujausios versijos, kad būtų užtikrintas geriausias suderinamumas su procesoriais, atminties XMP/EXPO profiliais ir PCIe 5.0 įrenginiais. Naudokite tinkamą aušinimą ir maitinimo šaltinį, kad palaikytumėte spartinimą ir didelio našumo komponentus.
