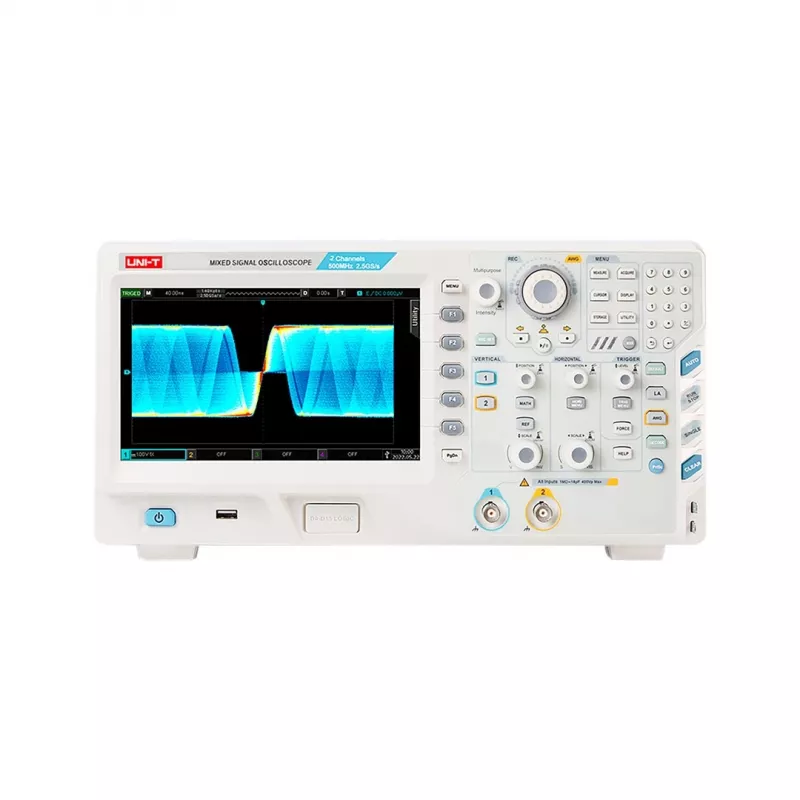

Osciloskopas UNI-T UPO3352E 350 MHz 2 kanalai 2,5 GSa/s

Ar jūsų matavimai reikalauja didesnio dažnių juostos pločio ir atminties gylio? UNI-T UPO3352E yra profesionalus skaitmeninis osciloskopas, sukurtas sudėtingoms signalų analizės užduotims. Su 350 MHz pralaidumu ir 2,5 GSa/s atrankos dažniu šis prietaisas užtikrina tikslius aukštadažnių signalų matavimus, o 250 Mpt atminties gylis leidžia fiksuoti ilgas signalų sekas be detalių praradimo.

Privalumai profesionalams

Didelis pralaidumas ir atrankos dažnis leidžia tiksliai matuoti greitus signalus. Gili atmintis užtikrina ilgalaikį signalų fiksavimą, o išplėstinės trigerio ir dekodavimo galimybės supaprastina nuosekliųjų magistralių analizę. Patikimos USB ir LAN sąsajos palengvina duomenų perdavimą ir nuotolinį valdymą.

Kam tinka

• Įterptinių sistemų kūrimui ir derinimui
• Galios elektronikos analizei
• Automobilių elektronikos testavimui
• Mokymo laboratorijoms

Pagrindinės specifikacijos

• Pralaidumas: 350 MHz
• Analoginiai kanalai: 2
• Realaus laiko atrankos dažnis: 2,5 GSa/s (vienas kanalas), 1,25 GSa/s (du kanalai)
• Atminties gylis: 250 Mpt (vienas kanalas), 125 Mpt (du kanalai)
• Bangos formų fiksavimo sparta: 1 000 000 wfms/s (segmentinis fiksavimas)
• Ekranas: 8 colių TFT LCD, 800x600 pikselių
• Vertikali skiriamoji geba: 8 bitai
• Vertikalus jautrumas: nuo 1 mV/div iki 20 V/div
• Laiko bazės diapazonas: nuo 1 ns/div iki 1000 s/div
• Įėjimo varža: 1 MΩ ±1 % || 18 pF ±3 pF
• Signalo kilimo trukmė: <1,1 ns
• Trigerio tipai: kraštas, impulsas, langas, N-asis kraštas, delsa, laiko pabaiga, sąrankos/laikymo, nuolydis, vaizdo, kodo, trukmės, seka
• Sąsajos: USB Host, USB Device, LAN, AUX Out
• Matavimo funkcijos: 34 automatiniai matavimai
• Nuosekliųjų magistralių dekodavimas: RS232/UART, I2C, SPI, CAN, LIN
• Maitinimas: 100-240 V AC RMS, 50/60 Hz

Rekomendacijos

Norėdami išnaudoti visas osciloskopo galimybes, naudokite suderinamus zondus ir priedus. Prieš matavimus atlikite kalibravimą, kad užtikrintumėte matavimų tikslumą.
