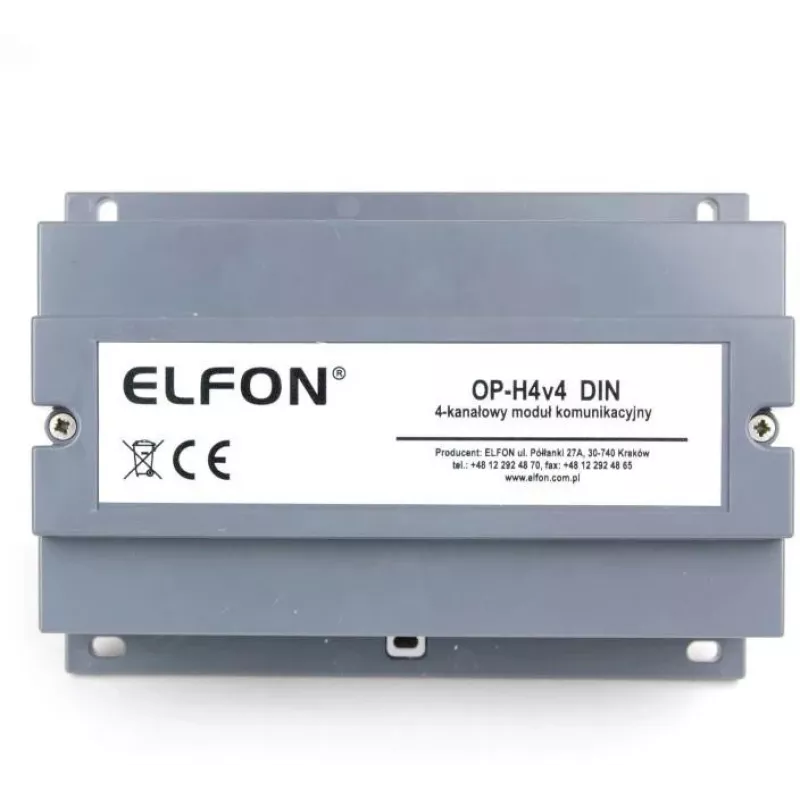

OPTOMA OP-H4v4 M-Bus lygio keitiklis DIN bėgeliui su RS-232/RS-485, 24V AC/DC, iki 20 M-Bus įrenginių

Ar jūsų verslo ar IT infrastruktūroje M-Bus energijos skaitikliai turi būti integruoti į valdymo sistemas? OPTOMA OP-H4v4 – tai kompaktiškas, DIN bėgeliui montuojamas M-Bus lygio keitiklis, užtikrinantis patikimą tiltą tarp M-Bus magistralės ir RS-232 ar RS-485 sąsajų. Jis leidžia prijungti iki 20 pavaldžių įrenginių, užtikrindamas galvaninę izoliaciją ir stabilų ryšį net sudėtingomis pramoninėmis sąlygomis.

Privalumai

Šis modulis supaprastina M-Bus skaitiklių prijungimą prie šiuolaikinių valdymo tinklų. DIN bėgelio forma užtikrina greitą montavimą elektros spintose, o platus įėjimo įtampos diapazonas ir mažas energijos suvartojimas garantuoja patikimą veikimą įvairiose aplinkose. DIP jungikliai, skirti perdavimo spartai ir terminavimui konfigūruoti, leidžia nustatyti įrenginį be papildomos programinės įrangos.

Kam tinka

• M-Bus energijos apskaitos sistemoms (šilumos, vandens, dujų, elektros)
• Pastatų automatizavimo ir išmaniųjų apskaitų projektams
• M-Bus įrenginių integracijai su RS-232 ar RS-485 valdikliais
• Pramonės ir komercinių objektų valdymui

Pagrindinės specifikacijos

• M-Bus pavaldžių įrenginių skaičius: iki 20
• Sąsajos: M-Bus magistralė (master), RS-232, RS-485
• Maitinimas: 24 V AC/DC
• Energijos suvartojimas: mažiau nei 3 W
• Galvaninė izoliacija tarp M-Bus, nuosekliųjų ir maitinimo linijų
• Montavimas ant DIN bėgelio (35 mm)
• Darbinė temperatūra: nuo -20°C iki +55°C
• Laikymo temperatūra: nuo -25°C iki +70°C
• LED indikatoriai maitinimui ir duomenų aktyvumui

Naudojimo rekomendacijos

Integruodami OP-H4v4, įsitikinkite, kad M-Bus poliškumas yra teisingas, o bendras kabelio ilgis ir pavaldžių įrenginių skaičius neviršija keitiklio specifikacijų. Naudokite DIP jungiklius, kad nustatytumėte tinkamą perdavimo spartą tiek M-Bus, tiek nuosekliajai pusei, o RS-485 terminavimą įjunkite tik fiziniuose magistralės galuose.
