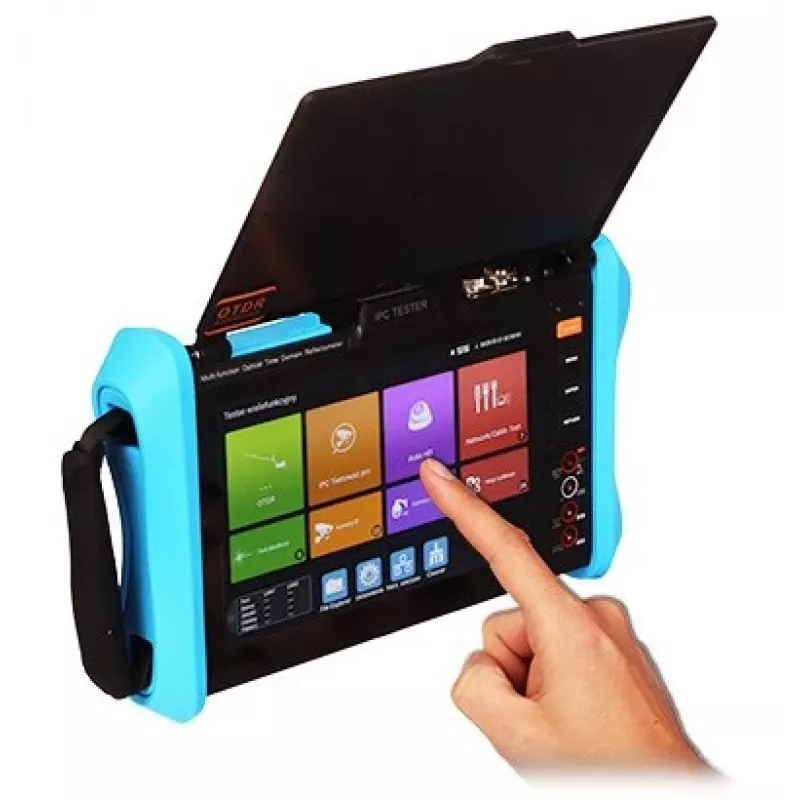

Optinis reflektometras su CCTV testeriu CS-R8-80H

Kai kiekviena minutė lauke kainuoja, o įrangos bagažas tik didėja, CS-R8-80H yra sprendimas, kuris viename nešiojamame įrenginyje sujungia profesionalų optinį reflektometrą (OTDR) ir vaizdo stebėjimo sistemų testerį. Jis skirtas ne spektakliams, o realiam darbui – greitai lokalizuoti lūžius, išmatuoti slopinimą ir patikrinti CCTV kameras, nereikalaujant papildomų prietaisų.

Privalumai profesionalui

Integruotas OTDR ir CCTV testeris sumažina nešiojamos įrangos kiekį ir trumpina gedimų diagnostikos laiką. 5 colių IPS jutiklinis ekranas užtikrina aiškų vaizdą net lauko sąlygomis, o iki 10 valandų veikianti baterija leidžia dirbti visą pamainą be įkrovimo. VFL funkcija su 10 mW galia padeda greitai rasti pluošto lūžius, o OPM ir OLS moduliai leidžia atlikti išsamius galios matavimus.

Kam šis įrenginys skirtas

• Šviesolaidinių tinklų montuotojams ir priežiūros specialistams
• Vaizdo stebėjimo sistemų (CCTV) diegėjams ir derintojams
• Telekomunikacijų ir duomenų centrų technikams
• Lauko inžinieriams, ieškantiems universalaus sprendimo

Pagrindinės specifikacijos

• OTDR bangos ilgiai: 1310 nm / 1550 nm
• Dinaminis diapazonas: 28 dB / 26 dB
• Nejautrumo zona įvykiams: 1 m
• Slopinimo nejautrumo zona: 5 m
• Matavimo atstumas: iki 80 km
• VFL išėjimo galia: 10 mW (650 nm)
• OPM bangų ilgių diapazonas: 850/1300/1310/1490/1550/1625 nm
• OPM matavimo ribos: nuo -70 iki +10 dBm
• OLS bangos ilgiai: 1310 nm / 1550 nm
• OLS išėjimo galia: -5 dBm
• CCTV vaizdo įvestis: AHD, TVI, CVI (iki 8 MP), CVBS
• CCTV maitinimo išėjimas: 12 V / 3 A nuolatinė srovė
• Ekranas: 5 colių IPS jutiklinis, 800 × 480 pikselių
• Vidinė atmintis: 8 GB (palaiko SD kortelę)
• Baterija: 7,4 V 5200 mAh ličio jonų, veikimo laikas iki 10 val.
• Kabelių testavimas: RJ45 TDR, UTP/STP, tęstinumas, trumpas jungimas, atvira grandinė, kryžminis

Rekomendacijos naudojimui

Norėdami išnaudoti visas galimybes, naudokite standartines SC/APC arba SC/UPC jungtis. Įrenginys suderinamas su dauguma šviesolaidinių kabelių ir CCTV kamerų. Prieš darbą lauke įsitikinkite, kad baterija pilnai įkrauta – taip išvengsite trikdžių kritiniu momentu.
