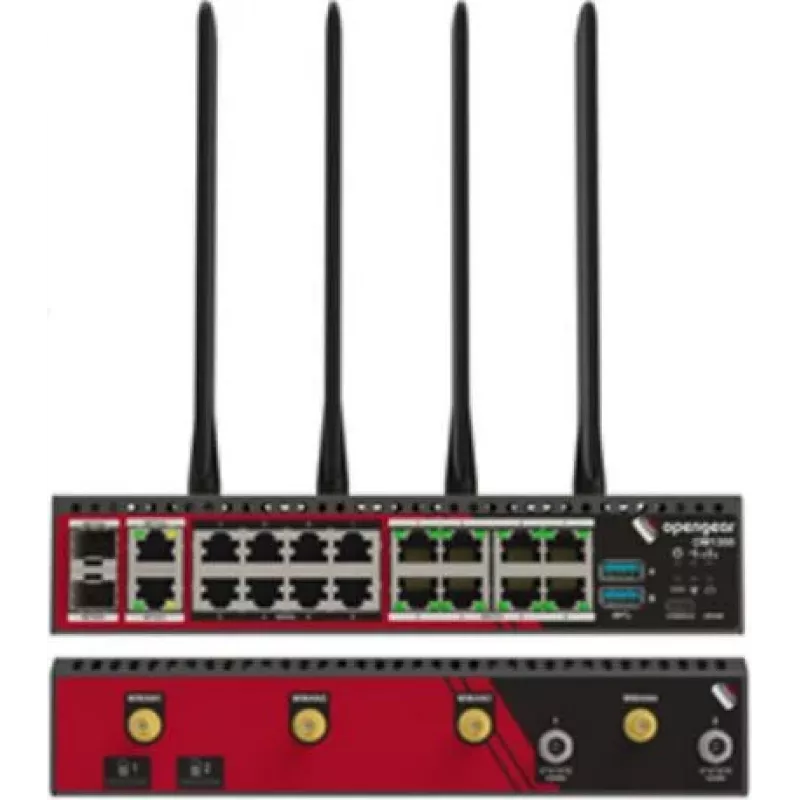

Opengear OM1304-4E 4 prievadų RS232 serijinis modulis su 4 prievadų Gigabit Ethernet komutatoriumi, programiškai parenkama X1/X2 kontaktų schema

Keturi programiškai valdomi RS232 prievadai ir valdomas keturių prievadų Gigabit Ethernet komutatorius viename kompaktiškame modulyje – štai ką siūlo Opengear OM1304-4E. 200 kontaktų SODIMM formato ir platus darbinės temperatūros diapazonas nuo -40°C iki +85°C daro jį tinkamu sudėtingoms automatizavimo, transporto ir nuotolinės infrastruktūros programoms.

Apžvalga

OM1304-4E sujungia serijinio įrenginio serverio ir Ethernet komutavimo funkcijas viename modulyje. Kiekvienas iš keturių RS232 prievadų palaiko iki 921,6 kbps perdavimo spartą su technine ir programine srauto valdymo galimybe, o įmontuotas 2 sluoksnio valdomas komutatorius užtikrina VLAN, QoS ir spanning tree protokolo palaikymą. Modulis maitinamas 3,3 V nuolatinės srovės įtampa ir visiškai atitinka RoHS, CE ir FCC standartus.

Pagrindiniai privalumai

• Keturi RS232 prievadai su programiškai parenkama X1 arba X2 kontaktų schema lanksčiam kabelių sujungimui
• Integruotas 4 prievadų Gigabit Ethernet komutatorius su pažangiomis 2 sluoksnio funkcijomis
• Platus darbinės temperatūros diapazonas nuo -40°C iki +85°C atšiaurioms aplinkoms
• Kompaktiška 200 kontaktų SODIMM jungtis, skirta lengvai integracijai į įterptines sistemas
• Išsamus valdymas per Web GUI, SNMP arba CLI

Techninės specifikacijos

• Serijiniai prievadai: 4x RS232, programiškai parenkama X1/X2 kontaktų schema
• Serijinė perdavimo sparta: iki 921,6 kbps
• Serijinis srauto valdymas: techninis (RTS/CTS) ir programinis (XON/XOFF)
• Ethernet prievadai: 4x 10/100/1000Base-T (Gigabit)
• Ethernet komutavimas: 2 sluoksnio valdomas, IEEE 802.3, 802.3u, 802.3ab, 802.1Q VLAN, 802.1p QoS, 802.1D/w STP/RSTP
• Valdymas: Web GUI, SNMP, CLI
• Pagrindinės sistemos sąsaja: 200 kontaktų SODIMM jungtis
• Maitinimo įtampa: 3,3 V DC
• Darbinė temperatūra: -40°C iki +85°C
• Darbinė drėgmė: 5% iki 95% RH, nekondensuojanti
• Atitiktis: RoHS, CE, FCC
• OS palaikymas: Linux (pateikiamos tvarkyklės)

Kada šis modulis pravers

Jis skirtas inžinieriams ir sistemų integratoriams, kuriantiems pramoninį IoT, nuotolinio valdymo ar transporto infrastruktūros sprendimus, kuriems reikia patikimo serijinio ryšio ir tinklo komutavimo viename įrenginyje. Dėl kompaktiško formato ir plataus temperatūrų diapazono jis tinka montuoti į valdymo spintas, ryšių mazgus ar kitas įterptines sistemas.

Kaip naudoti

Modulis įdedamas į pagrindinės plokštės SODIMM lizdą, o serijiniai prievadai sujungiami su valdomais įrenginiais. Konfigūracija atliekama per Web GUI arba CLI, nustatant kiekvieno prievado režimą, perdavimo spartą ir kitus parametrus. Po to modulis veikia kaip tiltas tarp serijinių įrenginių ir Ethernet tinklo.

Patarimas: prieš diegiant į gamybinę aplinką, rekomenduojama ištestuoti modulį su realia įranga, nes programiškai parenkama X1/X2 kontaktų schema leidžia pritaikyti modulį prie skirtingų kabelių standartų, tačiau netinkamas pasirinkimas gali sukelti ryšio problemų.
