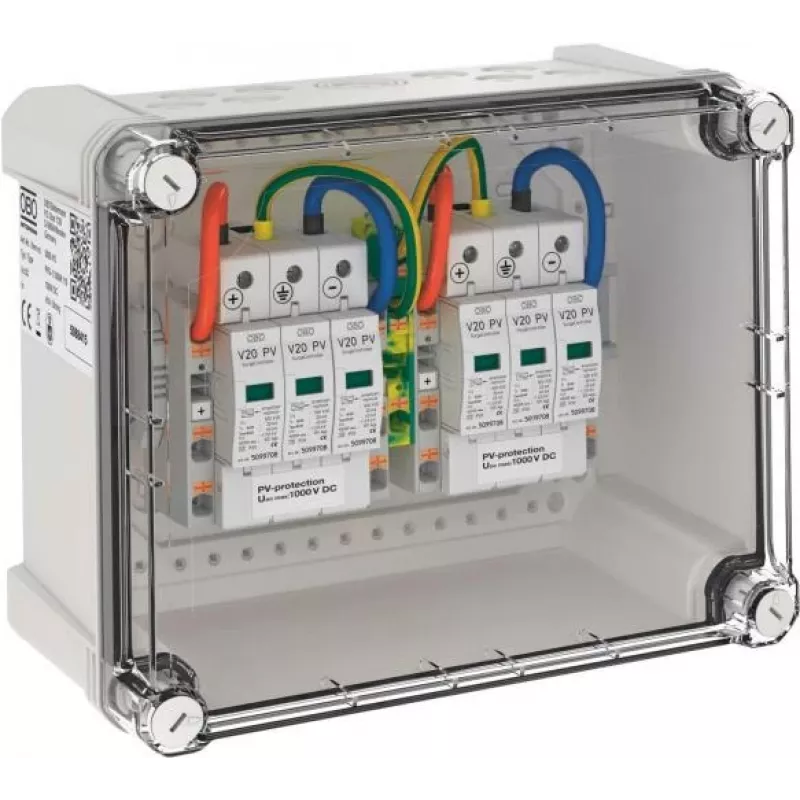

OBO PVG-C1000K 110 2x1 stygų PV generatoriaus prijungimo dėžutė, 1000V DC, IP65

Kai saulės elektrinės įrengimo metu kiekvieną kartą tenka rankiniu būdu jungti stygas prie inverterio, prarandate ne tik laiką, bet ir tikrumą dėl sistemos saugumo. OBO PVG-C1000K 110 keičia šią kasdienybę – tai iš anksto sujungta, apsaugota ir paruošta naudoti generatoriaus prijungimo dėžutė, kuri sujungia dvi PV stygas ir perduoda jas dviem centrinio inverterio MPP sekimo įrenginiams. Montuotojui belieka prijungti MC4 jungtis ir įsitikinti, kad sistema veikia – be painaus laidų vedžiojimo ir papildomų apsaugų derinimo.

Kam skirta

Ši dėžutė skirta saulės elektrinių montuotojams, EPC rangovams ir sistemų integratoriams, dirbantiems su gyvenamosiomis, komercinėmis ar pramoninėmis PV sistemomis iki 1000 V DC. Ji idealiai tinka projektams, kur reikia sujungti dvi stygas ir prijungti jas prie dvigubo MPPT inverterio, užtikrinant atitiktį saugos standartams ir ilgalaikį patikimumą.

Pagrindiniai privalumai

• Iš anksto sujungta 2 PV stygoms ir 2 MPP sekimo įrenginiams – mažiau darbo vietoje
• Integruota 2 tipo DC apsauga nuo viršįtampių (3 poliai kiekvienai stygai)
• Įmontuotas 2 polių DC atjungiklis kiekvienai stygai (30 A vardinė srovė)
• IP65 korpusas iš UV spinduliams atsparaus polikarbonato – atlaiko lauko sąlygas
• MC4 jungtys – greitas ir įrankiams nereikalaujantis prijungimas
• Maksimali sistemos įtampa 1000 V DC, bendra įėjimo srovė 30 A

Svarbiausios specifikacijos

• Gaminio tipas: fotovoltinės (PV) generatoriaus prijungimo dėžutė
• PV stygų skaičius: 2
• Palaikomų MPP sekimo įrenginių skaičius: 2
• Maksimali sistemos įtampa (Uoc max): 1000 V DC
• Maksimali įėjimo srovė vienai stygai (Isc max): 15 A
• Bendra maksimali įėjimo srovė: 30 A
• Apsauga nuo viršįtampių: 2 tipo DC apsauga, 3 poliai kiekvienai stygai (+/GND/-)
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Trumpojo jungimo srovės įvertinimas (Isccr): 10 kA
• Integruotas DC atjungiklis: taip, 2 poliai kiekvienai stygai
• DC jungiklio vardinė srovė: 30 A
• Apsaugos klasė: IP65
• Korpuso medžiaga: UV spinduliams atsparus polikarbonatas (PC)
• Įėjimo jungties tipas: MC4 jungtys
• Išėjimo jungties tipas: MC4 jungtys
• Darbinės temperatūros diapazonas: nuo -25°C iki +60°C
• Montavimo būdas: montavimas ant sienos

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad kabelių skerspjūvis atitinka vietinius reglamentus ir maksimalią 15 A srovę vienai stygai. Dėžutę montuokite pavėsyje ir lengvai pasiekiamoje vietoje, kad prailgintumėte komponentų tarnavimo laiką. Naudokite integruotą DC atjungiklį saugiai techninei priežiūrai ir avariniam atjungimui. Reguliariai tikrinkite apsaugos nuo viršįtampių modulius ir, jei būsenos indikatorius rodo gedimą, nedelsdami pakeiskite.

Patarimas profesionalams: prieš paleisdami sistemą, patikrinkite, ar teisingai prijungtos poliškumo jungtys, ir atlikite izoliacijos varžos matavimą – tai padės išvengti netikėtų gedimų ateityje.
