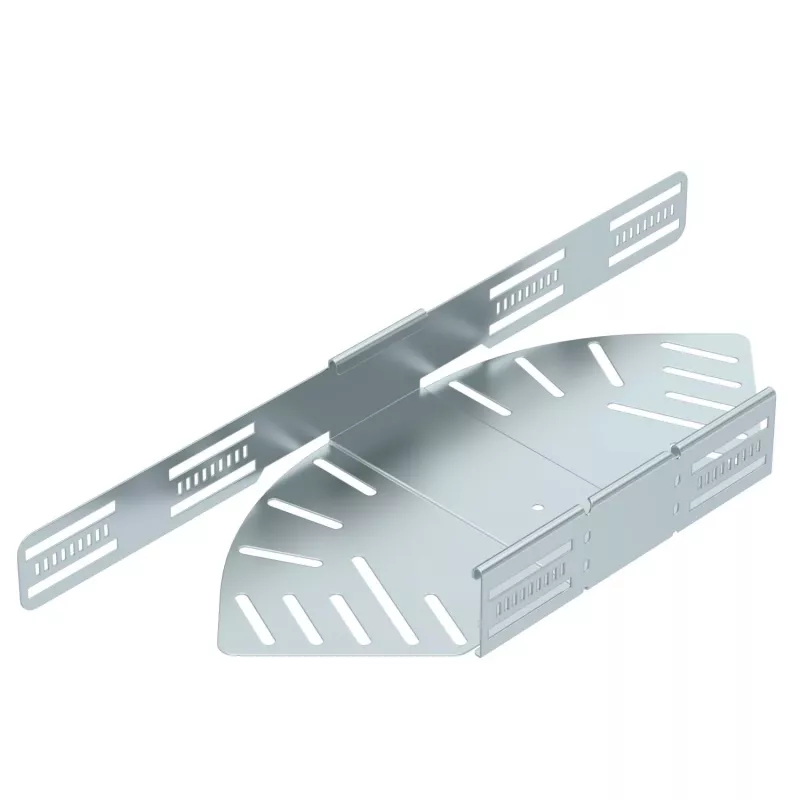

OBO Bettermann RB W 620 FS reguliuojama horizontali alkūnė 600 mm, karštai cinkuotas plienas 6037104

Kabelių lovio trasos posūkio vietoje dažnai tenka pjauti ir suvirinti vietoje – tai silpnina konstrukciją ir ilgina montavimą. OBO Bettermann RB W 620 FS reguliuojama horizontali alkūnė pašalina šią problemą: tai paruoštas, montavimo vietoje reguliuojamas posūkis, skirtas RB kabelių lovių sistemai.

Kam skirta

Elektros montuotojams ir skydinių įrenginių gamintojams, kuriems reikia nutiesti kabelių lovius per kampus pramoninėse ar komercinėse patalpose. Tinka projektams, kuriuose tikslus posūkio kampas paaiškėja tik montavimo metu, nes alkūnę galima reguliuoti vietoje nuo 0° iki 90°.

Pagrindinės savybės

• Reguliuojamas kampas nuo 0° iki 90° tiksliam krypties keitimui
• Suderinama su OBO Bettermann RB kabelių lovių sistema, vardinis plotis 600 mm, aukštis 60 mm
• Karštai cinkuotas plienas pagal DIN EN ISO 1461 užtikrina aukštą atsparumą korozijai
• Tinka naudoti viduje ir lauke
• Jungiama tiesiai prie kabelių lovio šoninių bėgių

Specifikacijos

• Gaminio tipas: reguliuojama horizontali alkūnė
• Sistemos suderinamumas: OBO Bettermann RB kabelių lovių sistema
• Nominalus sistemos plotis: 600 mm
• Nominalus sistemos aukštis: 60 mm
• Medžiaga: plienas
• Paviršiaus apdorojimas: karštasis cinkavimas
• Cinkavimo standartas: DIN EN ISO 1461
• Reguliavimo kampas: nuo 0° iki 90°
• Alkūnės tipas: horizontali
• Atsparumas korozijai: aukštas
• Paskirtis: kabelių lovių krypties keitimas
• Montavimo būdas: jungiama prie kabelių lovio šoninių bėgių
• Spalva: metalinė (sidabrinė/pilka)
• Serija: RB W 620 FS
• Tinkamumas aplinkai: vidaus ir lauko

Kaip naudoti

Sumontuokite alkūnę prie kabelių lovio šoninių bėgių ir nustatykite reikiamą kampą. Reguliavimo diapazonas leidžia tiksliai pritaikyti posūkį vietoje, išvengiant papildomo pjovimo ar suvirinimo.

Planuodami kabelių lovio trasą, atsižvelkite į alkūnės reguliavimo diapazoną, kad galėtumėte tiksliai nustatyti galutinę padėtį. Prieš jungdami įsitikinkite, kad jungiamieji šoniniai bėgiai yra švarūs ir be įbrėžimų.
