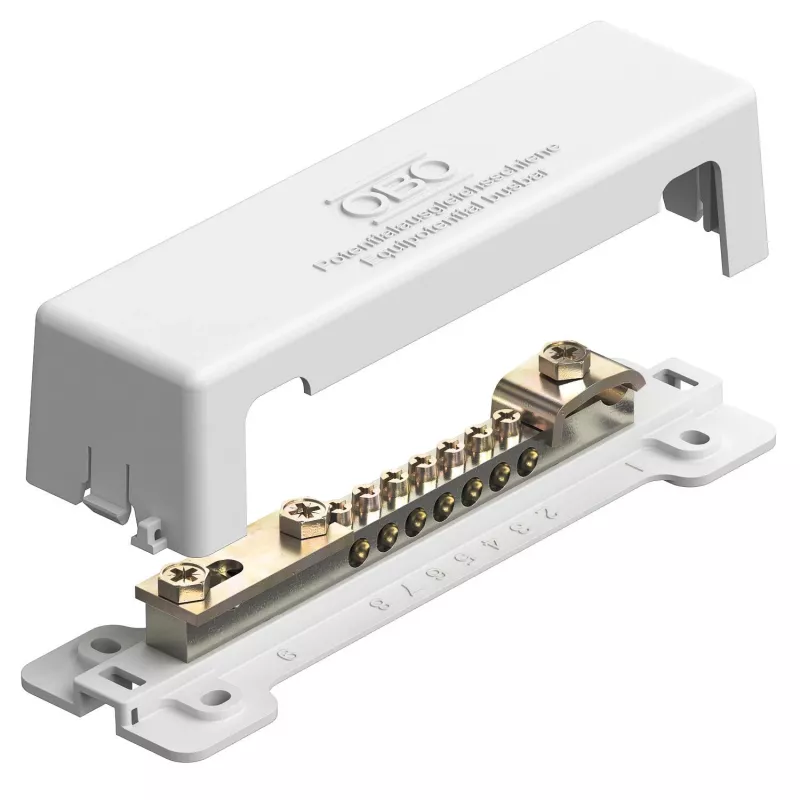

OBO Bettermann išlyginamojo potencialo šyna 188 mm, žalvaris, balta (5015075)

Kai elektros instaliacijoje reikia patikimai sujungti apsauginius laidininkus, išlyginamojo potencialo laidininkus ir žaibosaugos sistemas, vienas centrinis taškas tampa viso projekto stuburu. OBO Bettermann išlyginamojo potencialo šyna su septyniais gnybtais ir 188 mm ilgio kontaktine juosta užtikrina mažą perėjimo varžą ir ilgaamžiškumą net intensyvaus naudojimo sąlygomis.

Kodėl verta rinktis

• Nikeliuota žalvarinė (CuZn) kontaktinė juosta pasižymi puikiu laidumu ir atsparumu korozijai.
• Balta polistireno (PS) RAL 9010 bazė ir dangtelis – tvarkinga išvaizda net matomose vietose.
• Septyni varžtiniai gnybtai vienagysliams ir daugiagysliams laidininkams iki 25 mm², smulkiagysliams – iki 16 mm².
• Papildomi sujungimai apvaliems laidininkams Rd 8–10 (2 gnybtai) ir plokščiam laidininkui FL 30 (1 gnybtas).
• Paviršinis montavimas – greitas ir paprastas įrengimas.

Techniniai duomenys

• Ilgis: 188 mm
• Kontaktinės juostos medžiaga: žalvaris (CuZn), nikeliuotas
• Bazės ir dangtelio medžiaga: polistirenas (PS)
• Spalva: balta (RAL 9010)
• Sujungimų skaičius (vienagysliai/daugiagysliai): 7
• Maks. laidininko skerspjūvis (vienagysliai/daugiagysliai): 25 mm²
• Maks. laidininko skerspjūvis (smulkiagysliai): 16 mm²
• Sujungimų skaičius (apvalus laidininkas Rd 8–10): 2
• Sujungimų skaičius (plokščias laidininkas FL 30): 1
• Sujungimo tipas: varžtinis gnybtas
• Montavimo tipas: paviršinis
• Darbinė temperatūra: nuo -5 °C iki +40 °C

Kam skirta

Elektrikams ir skydų surinkėjams, kuriems reikia patikimos, paviršinio montavimo išlyginamojo potencialo šynos pagrindiniam potencialų išlyginimui pagal DIN VDE 0100-410 ir 0100-540. Taip pat tinka žaibosaugos potencialų išlyginimui pagal DIN VDE 0185-305.

Kaip naudoti

Montuokite ant lygaus paviršiaus, užtikrindami, kad visi sujungimai būtų priveržti rekomenduojamu sukimo momentu – taip išlaikysite mažą kontaktinę varžą. Smulkiagysliams laidininkams naudokite įvorės, kad apsaugotumėte nuo gyslelių lūžimo ir užtikrintumėte patikimą kontaktą.

Patarimas: prieš galutinį priveržimą patikrinkite, ar laidininkų skerspjūviai atitinka gnybtų specifikacijas, o po montavimo atlikite varžos matavimus – tai padės išvengti netikėtų potencialų skirtumų eksploatacijos metu.
