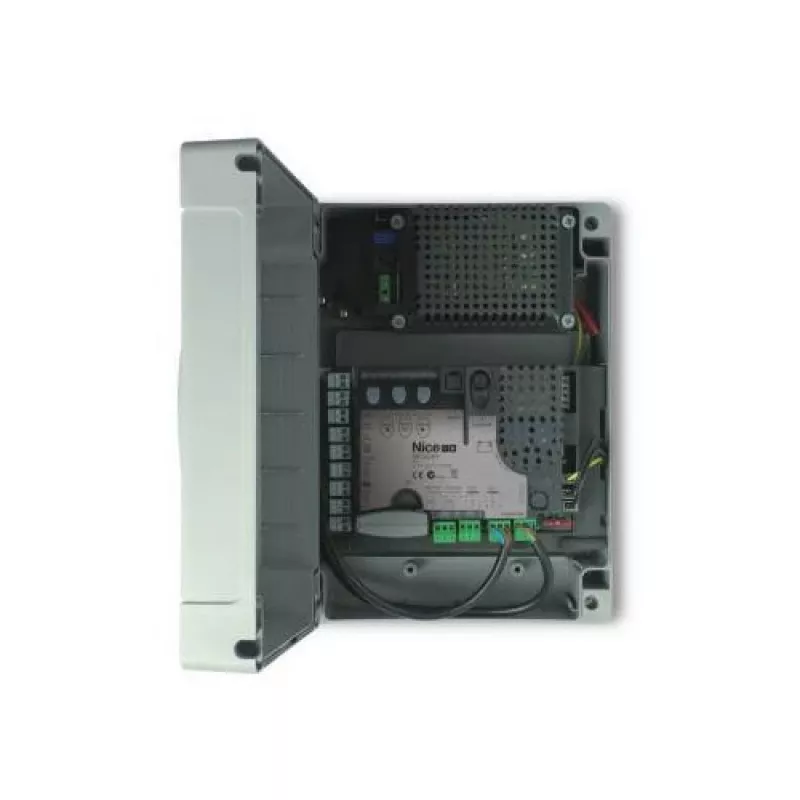

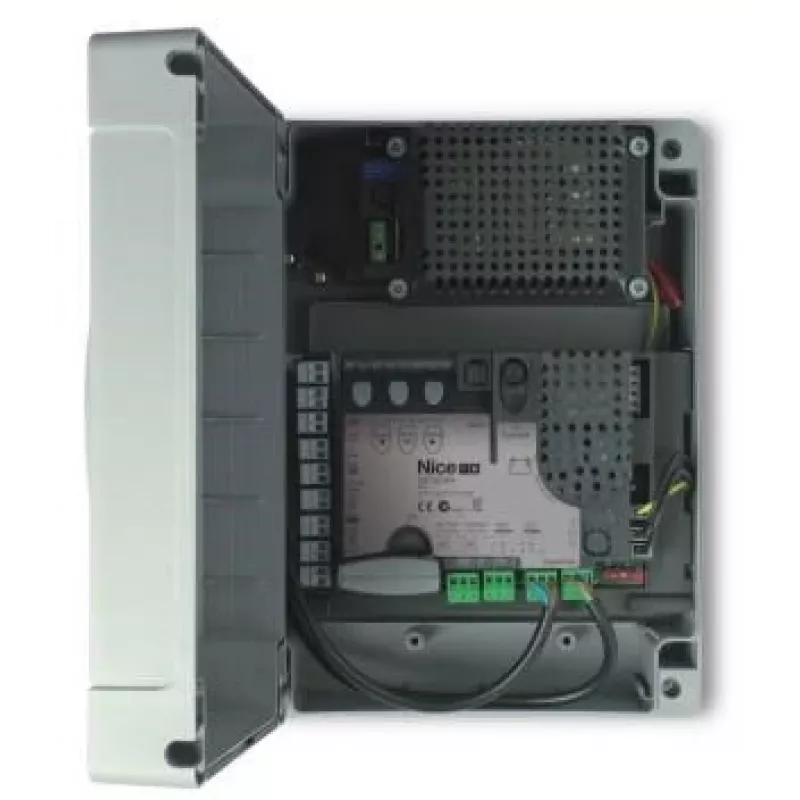

NICE MC824HR30 valdymo blokas 24V varstomų ir stumdomų vartų varikliams

Vartų automatika dažnai kenčia nuo trūkčiojančio starto, staigių sustojimų ir ribotų saugos funkcijų, todėl ji tampa nepatogi ir potencialiai pavojinga. NICE MC824HR30 valdymo blokas išsprendžia šias problemas, užtikrindamas protingą, sklandų ir saugų 24V elektromechaninių vartų variklių darbą. Ši plokštė yra jūsų vartų sistemos smegenys, vienu metu valdanti du variklius tiksliai ir patikimai. Ji pasižymi minkšto paleidimo/stabdymo funkcija, mažinančia mechaninį įtempimą, integruotu 433,92 MHz OXI radijo imtuvu nuotolinio valdymo pultams ir BlueBUS technologija, supaprastinančia laidų sujungimą ir diagnostiką. Dėl savaiminio eigos ribų mokymosi, kliūčių aptikimo per amperometrinį jutiklį ir galimo rezervinio maitinimo akumuliatoriaus palaikymo, MC824HR30 užtikrina nepertraukiamą vartų darbą net dingus elektrai. Tiek gyvenamosioms, tiek lengvo komercinio naudojimo reikmėms, šis valdymo blokas suteikia tvirtą našumą ir pažangų saugumą kompaktiškoje, tik plokštės konstrukcijoje.

Kam jis skirtas

Šis valdymo blokas idealiai tinka profesionalams montuotojams ir techniškai išprususiems namų savininkams, kuriems reikia patikimo ir funkcijomis turtingo 24V varstomų arba stumdomų vartų variklių valdiklio. Jis puikiai tinka tiems, kurie atnaujina esamą vartų sistemą arba stato naują, ypač kai svarbiausia yra sklandus veikimas, saugumas ir plečiamumas. Jei reikia integruoti fotoelementus, saugos briaunas, mirksinčius žibintus ar elektrinį užraktą, MC824HR30 turi visus reikiamus išėjimus ir įėjimus. Dėl suderinamumo su „Nice BlueBUS“ priedais ir pasirenkamu PS124 buferiniu akumuliatoriumi, tai universalus pasirinkimas įvairiems vartų automatizavimo projektams.

Pagrindinės savybės

• Valdo iki dviejų 24V nuolatinės srovės variklių, kurių bendra maksimali srovė 10A (240W).
• Integruotas 433,92 MHz OXI radijo imtuvas tiesioginiam nuotolinio valdymo pultų programavimui.
• BlueBUS ryšio protokolas leidžia prijungti iki 15 įrenginių (fotoelementų, saugos briaunų, klaviatūrų) tik dviem laidais.
• Pažangus saugumas: amperometrinis kliūčių aptikimas ir saugos briaunų bei fotoelementų palaikymas.
• Savaiminis eigos ribų mokymasis ir automatinis uždarymas su reguliuojama pauzės trukme.
• Minkšto paleidimo/stabdymo funkcija mažina vartų mechanikos nusidėvėjimą.
• Išėjimai mirksinčiam žibintui (24V, maks. 25W), salono apšvietimui, elektriniam užraktui (24V, maks. 15W) ir techniniam apšvietimui.
• Diagnostiniai LED indikatoriai greitam gedimų šalinimui ir būsenos nustatymui.
• Palaiko pasirenkamą PS124 buferinį akumuliatorių darbui dingus elektrai.
• Platus darbinės temperatūros diapazonas nuo -20°C iki +55°C.

Specifikacijos

• Produkto tipas: valdymo blokas / valdymo plokštė
• Maitinimo įėjimas: 230 V kintamoji srovė, 50/60 Hz
• Variklio išėjimo įtampa: 24 V nuolatinė srovė
• Maksimali variklio srovė (bendra): 10 A
• Maksimali variklio galia (bendra): 240 W
• Valdomų variklių skaičius: 2
• Radijo imtuvas: integruotas OXI, 433,92 MHz
• Ryšio protokolas: „Nice BlueBUS“
• Įėjimai: BlueBUS įrenginiai, fotoelementas, stop, atidaryti, uždaryti, pėsčiasis, saugos briauna
• Išėjimai: varikliai, mirksintis žibintas, salono apšvietimas, elektrinis užraktas, techninis apšvietimas
• Mirksinčio žibinto išėjimas: 24V, maks. 25W
• Elektrinio užrakto išėjimas: 24V, maks. 15W
• Saugos funkcijos: kliūčių aptikimas, amperometrinis jutiklis
• Programavimas: savaiminis eigos ribų mokymasis, minkštas paleidimas/stabdymas, automatinis uždarymas, pėsčiojo praėjimas
• Diagnostika: LED indikatoriai
• Rezervinio maitinimo palaikymas: taip (pasirenkamas PS124 buferinis akumuliatorius)
• Darbinė temperatūra: nuo -20°C iki +55°C
• Korpusas: neįtrauktas (tik plokštė)

Patarimai

Kad veiktų optimaliai, montuokite MC824HR30 atspariame oro sąlygoms korpuse (neįtrauktas), kad apsaugotumėte nuo drėgmės ir dulkių. Jungdami BlueBUS priedus, įsitikinkite, kad laikomasi teisingo poliškumo, ir naudokite vytos poros kabelį, kad sumažintumėte trikdžius. Norėdami įjungti rezervinį maitinimą, prijunkite pasirenkamą PS124 buferinį akumuliatorių ir atitinkamai sukonfigūruokite valdymo bloką. Prieš montuodami ar atlikdami techninę priežiūrą, visada atjunkite maitinimą. Nuotolinio valdymo pultų programavimui vadovaukitės OXI imtuvo procedūra, aprašyta vadove. Jei pastebite nenormalų veikimą, patikrinkite diagnostinius LED indikatorius, kad nustatytumėte gedimo kodus. Šis valdymo blokas suderinamas su „Nice“ 24V varikliais, tokiais kaip Moby, Toona ir Robus serijos (prieš montuodami įsitikinkite variklio suderinamumu).
