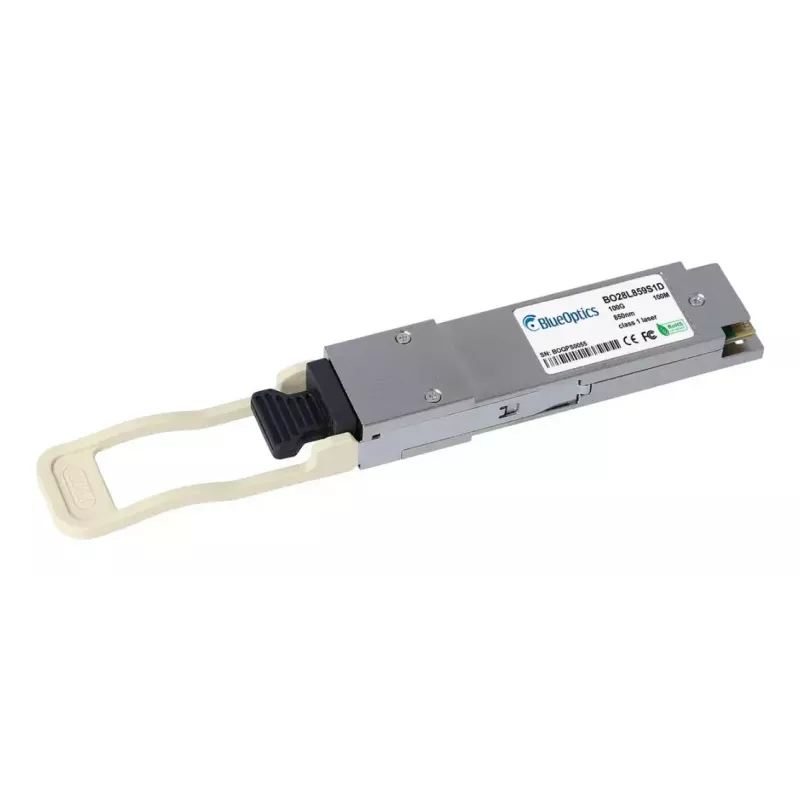

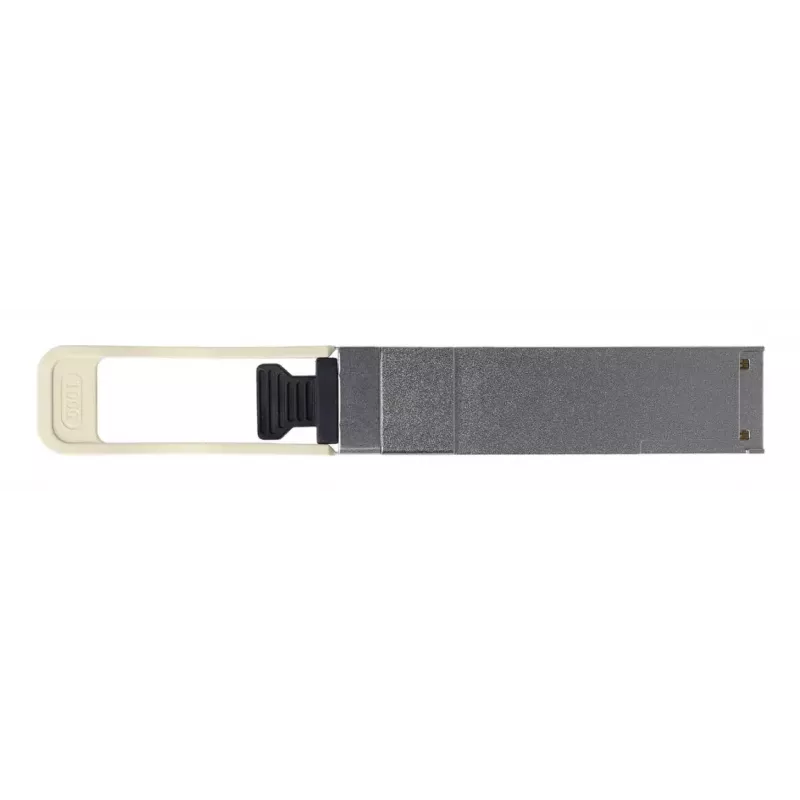

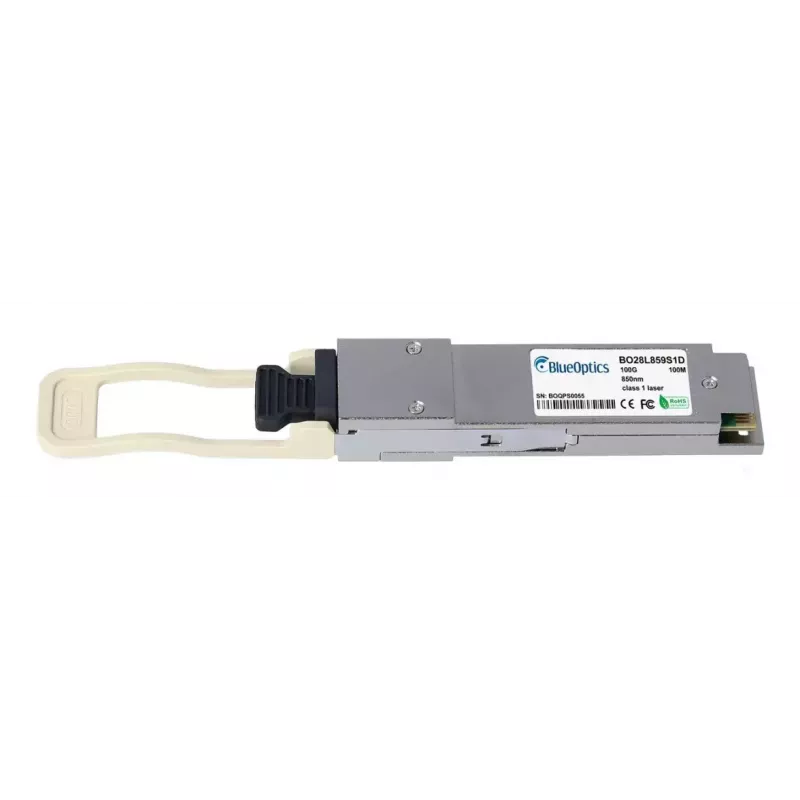

BlueOptics ACM761-10000S-BO QSFP28 MTP/MPO 100GBASE-SR4 šviesolaidinis siųstuvas-imtuvas

„BlueOptics ACM761-10000S-BO“ yra QSFP28 formato šviesolaidinis siųstuvas-imtuvas, skirtas 100GBASE-SR4 suderinamiems trumpo nuotolio daugiamodžio šviesolaidžio ryšiams. Jis naudoja lygiagretų optinį perdavimą per MTP/MPO jungtį ir yra suderinamas su „Netgear“ įranga, palaikančia originalų „ACM761-10000S“ modelį. Modulis pagamintas iš aliuminio, sveria vos 0,04 kg, todėl yra kompaktiškas ir patvarus sprendimas modernizuojant ar plečiant 100 Gbps Ethernet, Fibre Channel over Ethernet ar SDH/SONET tinklus per daugiamodį šviesolaidį.

Privalumai

Šis QSFP28 siųstuvas-imtuvas atitinka MSA standartus ir užtikrina tarpusavio sąveiką 100GBASE-SR4 programose su daugiamodžiu šviesolaidžiu ir MPO/MTP sąsaja. Jame integruoti standartizuoti 850 nm bangos ilgio siųstuvas ir imtuvas, o taip pat palaikomas skaitmeninis diagnostikos stebėjimas (DDM/DOM), leidžiantis realiu laiku matyti maitinimo įtampą, lazerio poslinkio srovę, siunčiamą ir gaunamą galią bei temperatūrą, jei tai palaiko pagrindinė įranga. Modulis pagamintas iš kokybiškų optinių komponentų, skirtas dideliam prieinamumui ir ilgam tarnavimo laikui duomenų centruose ir įmonių tinkluose.

Tinka

• 100 Gbps trumpo nuotolio jungtims duomenų centruose (iki tipinių daugiamodžio šviesolaidžio atstumų)
• Jungtims tarp komutatorių, maršrutizatorių ir saugojimo sistemų, palaikančių QSFP28 MPO/MTP siųstuvus-imtuvus
• Didelės spartos Ethernet, Fibre Channel over Ethernet ar SDH/SONET programoms

Pagrindinės specifikacijos

• Forma: QSFP28
• Duomenų sparta: 100 Gbps (100GBASE-SR4)
• Jungties tipas: MTP/MPO daugiapluoštė jungtis
• Bangos ilgis: 850 nm (Tx ir Rx)
• Šviesolaidžio tipas: Daugiamodis (MMF)
• Korpuso medžiaga / spalva: Aliuminis
• Svoris: 0,04 kg
• Palaikomas DDM/DOM: Taip, pagal MSA/SFF specifikacijas

Kaip naudoti

Įstatykite QSFP28 siųstuvą-imtuvą į suderinamą QSFP28 lizdą pagrindiniame įrenginyje, laikydamiesi gamintojo nurodymų dėl karštojo keitimo ir elektrostatinės iškrovos (ESD). Prijunkite suderinamą MPO/MTP daugiamodį šviesolaidinį laidą prie modulio, užtikrindami teisingą poliškumą ir pluošto tipą. Jei reikia, patikrinkite, ar pagrindinės įrangos programinė įranga ir tvarkyklių nustatymai leidžia naudoti trečiųjų šalių siųstuvus-imtuvus. Jei pagrindinė įranga palaiko DDM/DOM, stebėkite modulio diagnostinius parametrus per valdymo sąsają, kad patikrintumėte ryšio būklę ir optinius lygius.

Rekomendacijos

Naudokite OM3/OM4 daugiamodį šviesolaidį optimaliam atstumui ir našumui užtikrinti, laikykite MPO/MTP jungtis švarias ir be dulkių, prieš diegdami patikrinkite pagrindinės įrangos suderinamumą ir programinės įrangos nustatymus. Kritinėms jungtims atlikite ryšio patikrą ir reguliariai stebėkite DDM/DOM reikšmes, kad anksti pastebėtumėte pablogėjimą.
