GPS imtuvo modulis USB Navilock NL-852EUSB

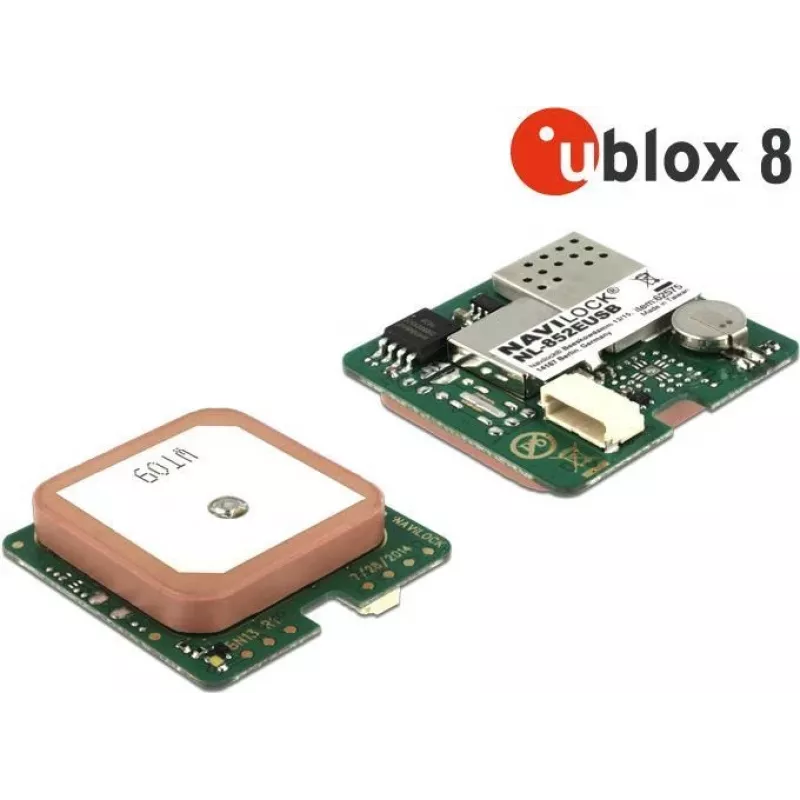

„Navilock NL-852EUSB“ – tai kompaktiškas USB GNSS imtuvo modulis su integruota lopo antena ir atsargine baterija. Pagrįstas „u-blox 8 UBX-M8030-KT“ mikroschemų rinkiniu, šis USB 2.0 įrenginys priima signalus iš kelių palydovinių sistemų, vienu metu stebi iki 72 palydovų ir yra tinkamas navigacijos bei vietos nustatymo programoms, kurioms reikalinga nešiojama, lengvai montuojama pozicionavimo įranga.

Privalumai

Modulis palaiko kelių GNSS sistemų priėmimą (GPS, GLONASS, BeiDou/COMPASS, Galileo, QZSS) ir SBAS korekcijas (WAAS, EGNOS, QZSS, MSAS), užtikrinančias didesnį tikslumą. Jis pasižymi aukštu jautrumu (–167 dBm), greitu atnaujinimo dažniu (iki 18 Hz vienai GNSS sistemai ir 10 Hz kelioms sistemoms), mažomis energijos sąnaudomis (maks. 45 mA) bei standartine USB 2.0 jungtimi su automatiniu perdavimo spartos nustatymu iki 115200 bps. Būsenos LED indikatorius rodo GPS būseną, o „AssistNow“ (internetinis ir neprisijungęs) pagreitina pradinį pozicijos nustatymą.

Tinkamas naudoti

• Nešiojamuose navigacijos ir žemėlapių sudarymo įrenginiuose
• Vietos nustatymo paslaugose ir telematikoje
• Įterptinėse sistemose ir daiktų interneto (IoT) programose, kurioms reikalingas USB GNSS įvestis
• Lauko duomenų rinkime ir nešiojamuose pozicionavimo įrankiuose

Pagrindinės techninės specifikacijos

• Jungtis: WTB USB 2.0
• Mikroschemų rinkinys: u-blox 8 UBX-M8030-KT
• Dažniai: GPS L1 1575,4200 MHz; GLONASS L1 1602 (k × 0,5625) MHz; BeiDou B1 1561,0980 MHz; Galileo E1 1575,4200 MHz; QZSS L1 1575,4200 MHz
• Maksimalus stebimų palydovų skaičius: 72
• Protokolai: NMEA 0183 (GGA, GSA, GSV, RMC, VTG)
• Atnaujinimo dažnis: vienai GNSS sistemai 18 Hz; kelioms sistemoms 10 Hz
• Jautrumas: –167 dBm
• Pozicionavimo tikslumas: 2,5 m CEP; 2,0 m CEP su SBAS
• Maitinimas: 5 V per USB; maksimali srovė 45 mA
• Darbinė temperatūra: nuo –40 °C iki 85 °C (be baterijos); nuo –20 °C iki 60 °C (su baterija)
• LED indikatorius GPS būsenai
• Matmenys (ilgis × plotis × aukštis): apie 30 × 30 × 7,9 mm

Kaip naudoti

Prijunkite „Navilock NL-852EUSB“ prie kompiuterio ar įterptinio pagrindinio įrenginio USB 2.0 prievado. Įdiekite reikiamas tvarkykles arba leiskite operacinei sistemai automatiškai įkelti tinkamą USB nuosekliojo ryšio tvarkyklę. Konfigūruokite programinę įrangą skaityti NMEA 0183 sakinius (GGA, GSA, GSV, RMC, VTG) norimu perdavimo greičiu (automatinis iki 115200 bps). Siekiant geriausių rezultatų, modulį patalpinkite taip, kad lopo antena turėtų laisvą matymo lauką į dangų, ir, jei programa palaiko, įjunkite „AssistNow“ arba SBAS.

Rekomendacijos

Norėdami gauti patikimus fiksavimus ir optimalų tikslumą, modulį montuokite ten, kur netrukdomas vaizdas į dangų, venkite metalinių gaubtų, galinčių ekranuoti signalą, ir, kai įmanoma, naudokite SBAS arba „AssistNow“ paslaugas. Po pirmojo įjungimo leiskite imtuvui atlikti šaltą startą (apie 26 sekundes), kad būtų nustatyta pradinė padėtis.
