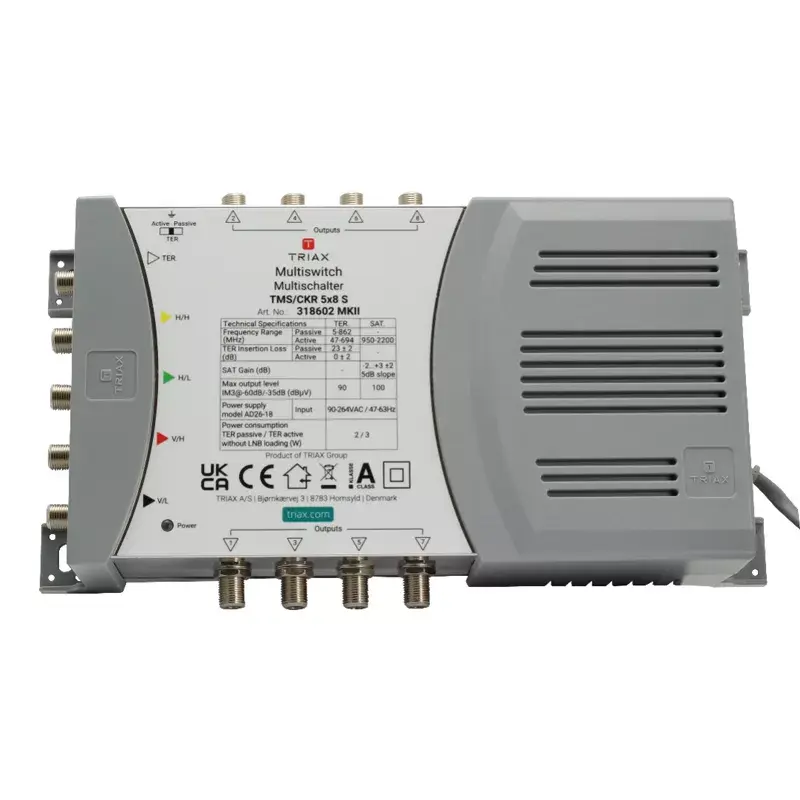

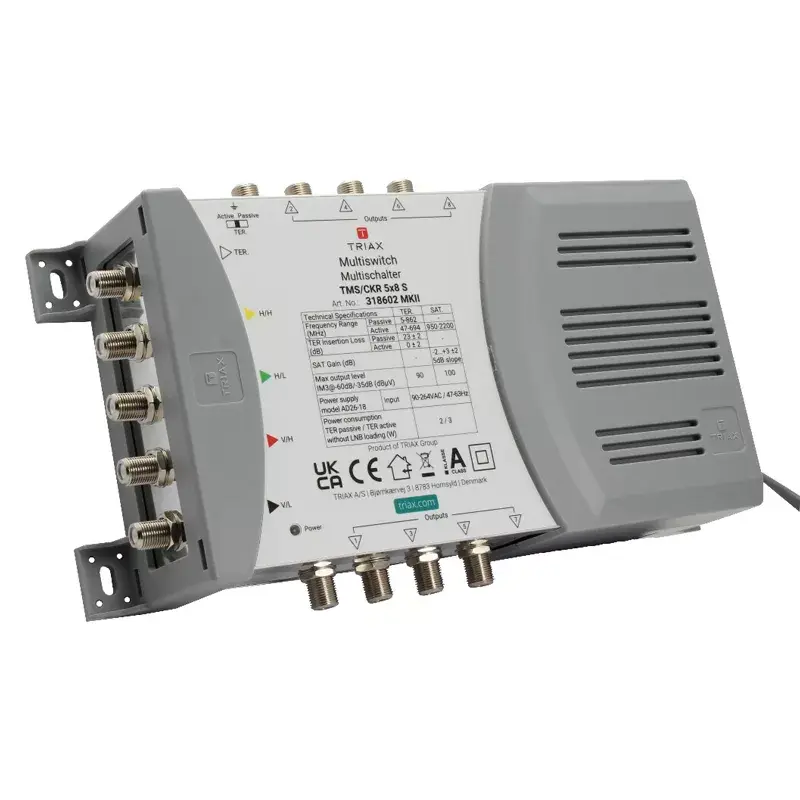

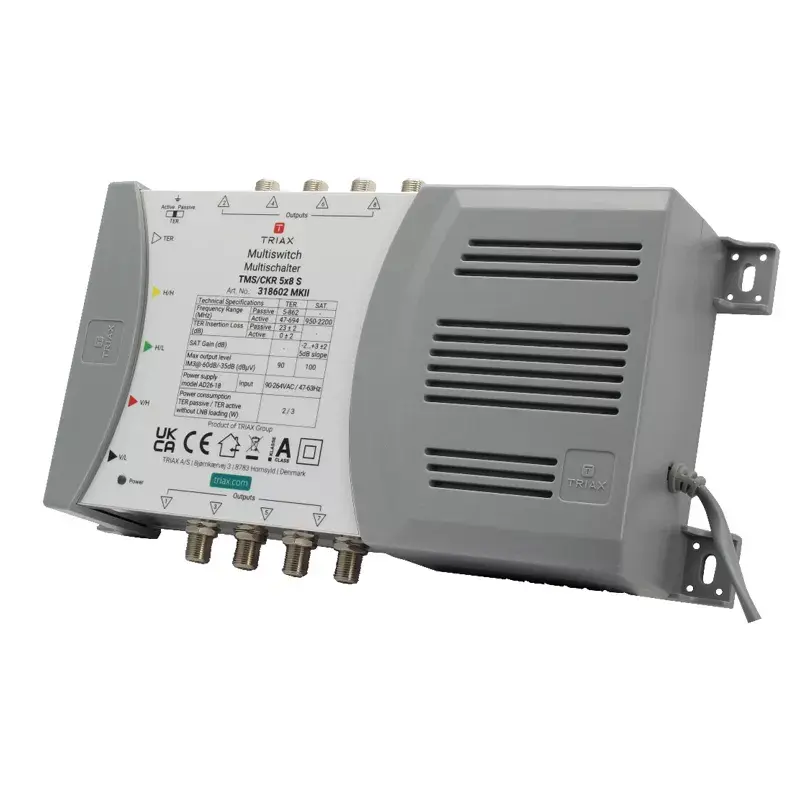

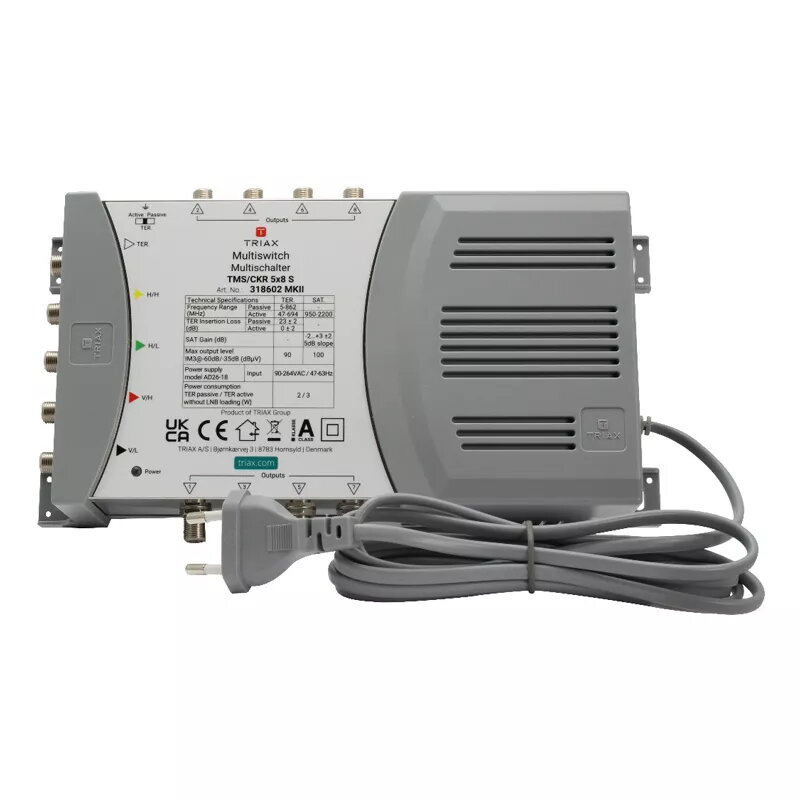

Satelitinis multiswitch Triax 318602 5 įėjimai 8 išėjimai

Triax 318602 yra profesionalus satelitinis multiswitch, skirtas mažoms ir vidutinėms sistemoms, kuriose reikia paskirstyti palydovinius ir antžeminius signalus iki 8 imtuvų. Įrenginys palaiko vieną palydovo padėtį ir Quad arba Quattro LNB konfigūracijas. Kompaktiškas korpusas (140 mm × 65 mm × 250 mm) ir mažas svoris (0,735 kg) leidžia montuoti ribotose erdvėse, o įėjimo dažnių diapazonas 950–2200 MHz bei maitinimas 180–264 V užtikrina stabilų veikimą.

Privalumai

Šis multiswitch pasižymi mažais įterpimo nuostoliais ir aukšta izoliacija, išlaikančia signalo kokybę visuose 8 išėjimuose. Mažas energijos suvartojimas ir ESD apsauga didina patikimumą. Įrenginys atitinka RED reikalavimus ir turi 6 metų garantiją, kas atspindi Triax dėmesį kokybei ir inovacijoms. Montuotojams patogūs vienodais atstumais išdėstyti F tipo jungtys, spalvomis koduoti įėjimų žymėjimai ir LED maitinimo indikatorius.

Kur naudoti

• Mažuose ir vidutiniuose daugiabučiuose ar komerciniuose palydoviniuose įrengimuose
• Signalų paskirstymui iš vienos palydovo padėties iki 8 imtuvų
• Sistemose su Quad arba Quattro LNB ir kombinuotu palydoviniu/antžeminiu signalų paskirstymu

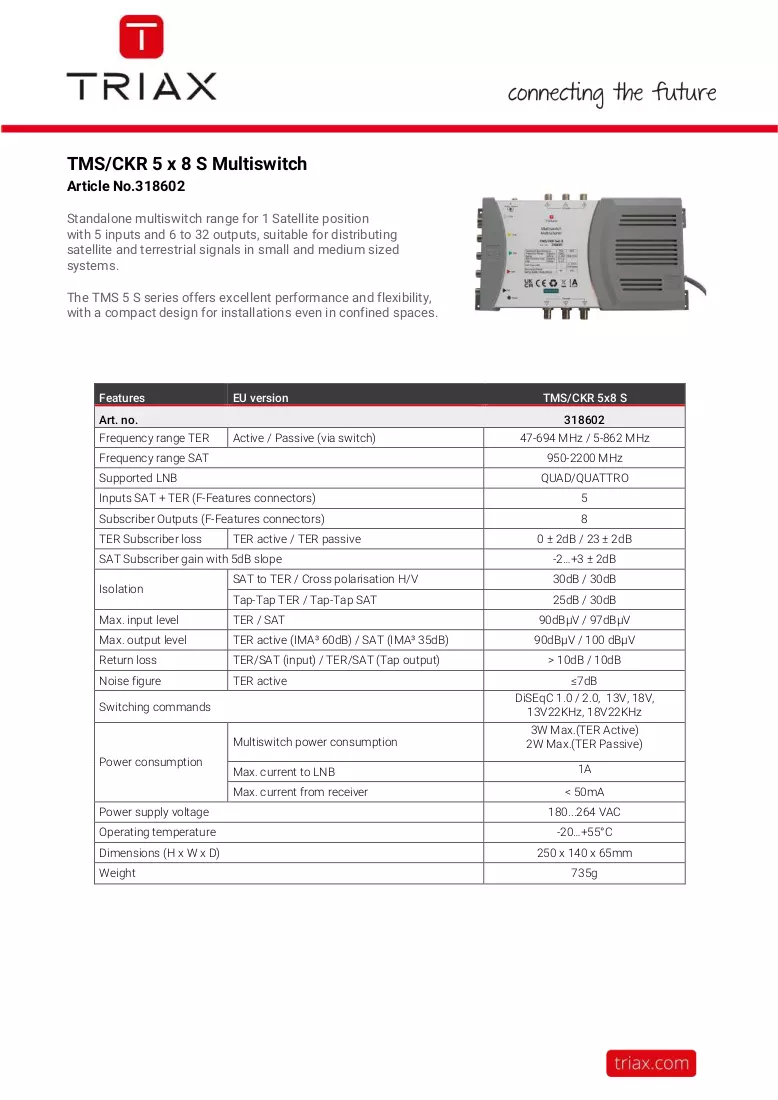

Pagrindinės techninės specifikacijos

• Modelis: Triax 318602 (TMS/CKR 5x8 S)
• Įėjimai: 5 (palydoviniai ir antžeminiai)
• Išėjimai: 8
• Įėjimo dažnių diapazonas: 950–2200 MHz
• Maitinimo įtampa: 180–264 V
• Srovės suvartojimas: 50 mA
• Matmenys (P×G×A): 140 × 65 × 250 mm
• Svoris: 0,735 kg
• Standartai ir apsauga: RED atitiktis, ESD apsauga
• Garantija: 6 metai

Naudojimas

Pritvirtinkite multiswitch tinkamoje dėžėje ar ant stabilaus paviršiaus, užtikrindami prieigą prie maitinimo (180–264 V). Prijunkite palydovinius ir antžeminius įėjimus pagal spalvų kodus, o prie išėjimų – iki 8 imtuvų naudodami F tipo jungtis. Įsitikinkite, kad LNB konfigūracija (Quad arba Quattro) atitinka sistemą. Įjunkite maitinimą ir patikrinkite LED indikatorių. Atlikite signalo lygio matavimus kiekviename imtuve ir, jei reikia, koreguokite kabelių trasas arba pridėkite stiprintuvus.

Rekomendacijos

Montuokite multiswitch patalpose arba nuo oro sąlygų apsaugotoje spintoje, kad išsaugotumėte ESD apsaugą ir prailgintumėte tarnavimo laiką. Naudokite kokybiškus koaksialinius kabelius ir stenkitės, kad kabelių ilgiai būtų kuo trumpesni, kad sumažintumėte įterpimo nuostolius. Ilgesnėms trasoms apsvarstykite linijinius stiprintuvus arba pasyvų balansavimą pagal sistemos poreikius.
