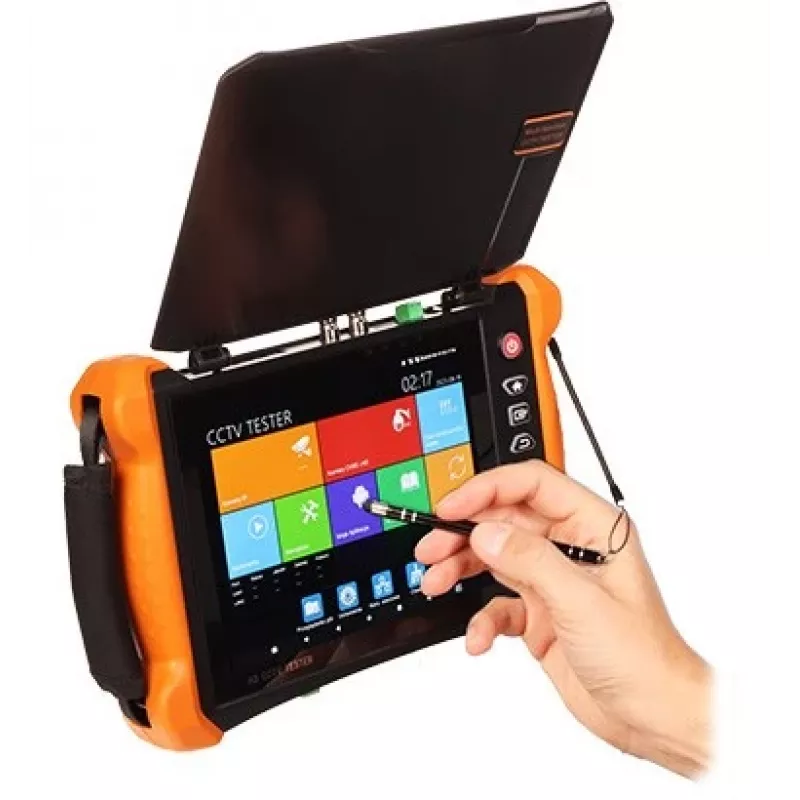

CCTV testeris No name CS-H9F-80C – daugiafunkcis testeris analoginėms ir IP kameroms, kabelių ir vaizdo signalo patikrai

Daugiafunkcis CCTV testeris CS-H9F-80C yra nešiojamas diagnostikos įrankis, skirtas vaizdo stebėjimo sistemų montavimui ir priežiūrai vietoje. Jis palaiko tiek analoginių, tiek IP kamerų patikrą, leidžia greitai patikrinti vaizdo signalo buvimą, atlikti pagrindinę kamerų konfigūraciją ir trikčių šalinimą. Įrenginys taip pat leidžia patikrinti kabelių vientisumą ir laidų sujungimus, užtikrinant teisingą instaliaciją montavimo ir aptarnavimo metu.

Privalumai

Įrenginys sujungia kelias diagnostikos funkcijas kompaktiškame, nešiojamame korpuse, tinkamame naudoti lauke. Jis suteikia momentinį vizualinį vaizdo išvesties patvirtinimą iš analoginių ir IP kamerų, sumažindamas laiką, reikalingą gedimų nustatymui. Integruotas kabelių tikrinimas padeda identifikuoti atvirus, trumpai sujungtus ar neteisingai sujungtus laidus, o pagrindinės kameros valdymo funkcijos leidžia reguliuoti fokusą, kampą ar meniu nustatymus be būtinybės grįžti prie darbo stoties. Testeris maitinamas baterija ir yra paprastas naudoti montuotojams bei technikams.

Pagrindinės techninės specifikacijos

• Tipas: Daugiafunkcis CCTV testeris
• Palaikomos kameros: Analoginės (CVBS, AHD, TVI, CVI) ir IP (PoE)
• Ekranas: 8 colių LCD, 1280x800 pikselių
• Vaizdo išvestis: 1x BNC įėjimas, 1x BNC išėjimas
• IP kamerų testavimas: Palaiko ONVIF, H.265/H.264, automatinis IP paieška
• Kabelių testavimas: Laidų vientisumo, trumpojo jungimo, atviros grandinės testas
• PoE maitinimas: Išėjimas 48V DC iki 1A
• Baterija: Įmontuota ličio jonų, 7.4V, 6000mAh
• Jungtys: RJ45, BNC, DC maitinimo įvestis, USB
• Matmenys: 235x155x45 mm
• Svoris: 0.9 kg

Kaip naudoti

Prijunkite testerį prie kameros arba kabelio naudodami atitinkamą vaizdo ar tinklo jungtį, įjunkite įrenginį ir stebėkite ekrane rodomą tiesioginį vaizdo srautą arba būsenos informaciją. Naudokite testerio meniu ir valdymo mygtukus, kad perjungtumėte analoginį ir IP režimus, patikrintumėte vaizdo buvimą ir, jei palaikoma, pasiektumėte kameros nustatymus. Kabelių testavimui prijunkite kabelio galus prie tam skirtų prievadų ir paleiskite vientisumo ar laidų sujungimo tikrinimo procedūrą, kad identifikuotumėte gedimus. Vykdykite ekrane pateikiamas instrukcijas ir naudokite paprastus valdiklius kiekvienam diagnostikos žingsniui.

Rekomendacijos

Naudokite testerį sausoje aplinkoje ir įsitikinkite, kad vidinė baterija yra įkrauta prieš pradedant ilgas montavimo sesijas. Patikrinkite jungčių suderinamumą su jūsų kamerų modeliais ir laikykitės standartinių saugos praktikų dirbant aukštyje arba šalia įtampingųjų grandinių.
