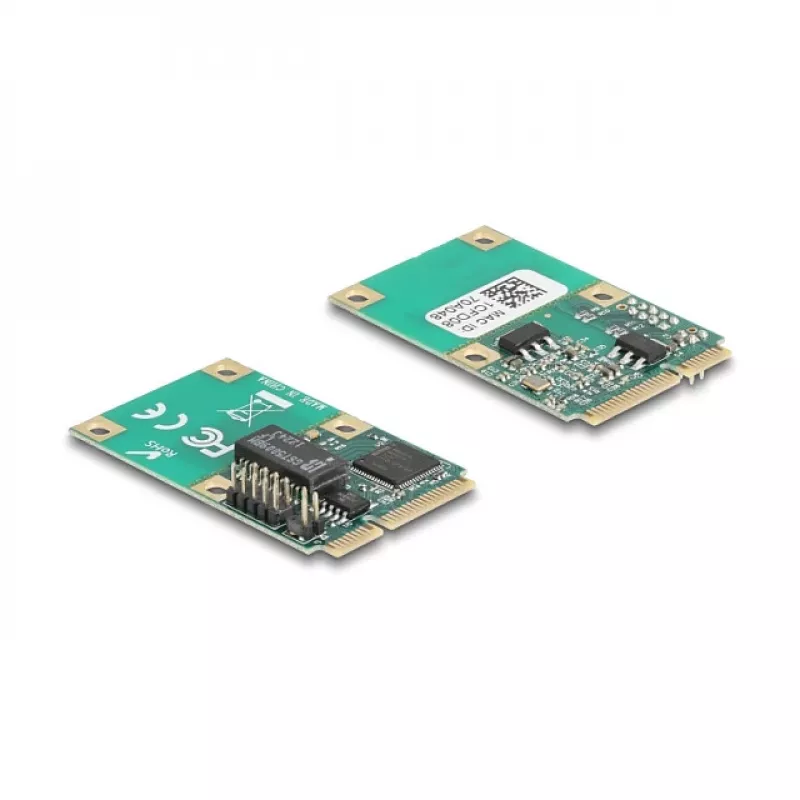

DeLOCK 95268 Vidinė RJ-45 adapterio plokštė Mini PCI Express 2.5 Gbit/s

DeLOCK 95268 yra vidinis Mini PCI Express adapteris, suteikiantis vieną Gigabit RJ-45 tinklo sąsają suderinamai sistemai. Modulis palaiko duomenų perdavimo spartą iki 2.5 Gbit/s, o montuojant naudojant lizdo laikiklį RJ-45 jungtis tampa prieinama iš išorės. Perforuota PCB leidžia sutrumpinti plokštę nuo pilno iki pusės dydžio, kad tilptų į skirtingus Mini PCIe lizdus.

Privalumai

Šis vidinis RJ-45 adapteris naudoja Mini PCI Express sąsają, užtikrinančią kompaktišką integraciją stacionariose ar įterptinėse sistemose. Jis palaiko didesnę nei Gigabit spartą – iki 2.5 Gbit/s, kas pagerina tinklo pralaidumą lyginant su standartiniais 1 Gbit jungtimis. Laikiklis leidžia Ethernet prievadą padaryti išoriškai prieinamą, o modulį laikyti korpuso viduje.

Pagrindinės techninės specifikacijos

• Sąsaja: Mini PCI Express
• Prievadas: 1x RJ-45 (2.5 Gbit/s)
• Duomenų perdavimo sparta: iki 2.5 Gbit/s
• Formos faktorius: pilnas / pusės dydžio (perforuotas)
• Palaikomi standartai: IEEE 802.3, 802.3u, 802.3ab, 802.3bz

Naudojimas

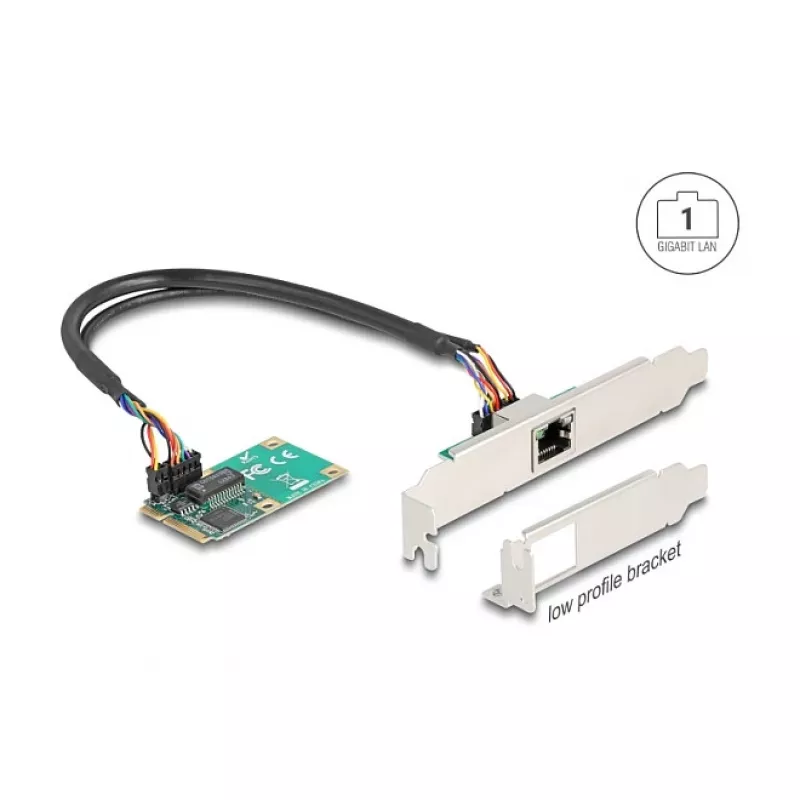

Įdiekite DeLOCK 95268 į laisvą Mini PCIe lizdą pagrindinėje plokštėje arba naudokite lizdo laikiklį RJ-45 jungčiai išvesti į korpuso angą. Jei reikia, prieš montavimą sulaužykite perforuotą dalį, kad sutrumpintumėte plokštę iki pusės dydžio. Prijunkite tinklo kabelį prie išorinio RJ-45 prievado; įsitikinkite, kad sistemos tvarkyklės yra įdiegtos arba prieinamos jūsų operacinei sistemai.

Rekomendacijos

Norint pasiekti 2.5 Gbit/s spartą, naudokite aukštos kokybės Cat5e ar geresnį Ethernet kabelį. Patikrinkite tvarkyklių prieinamumą jūsų operacinei sistemai ir įsitikinkite, kad Mini PCIe lizdas suteikia reikiamas juostas bei maitinimą tinklo veikimui.
