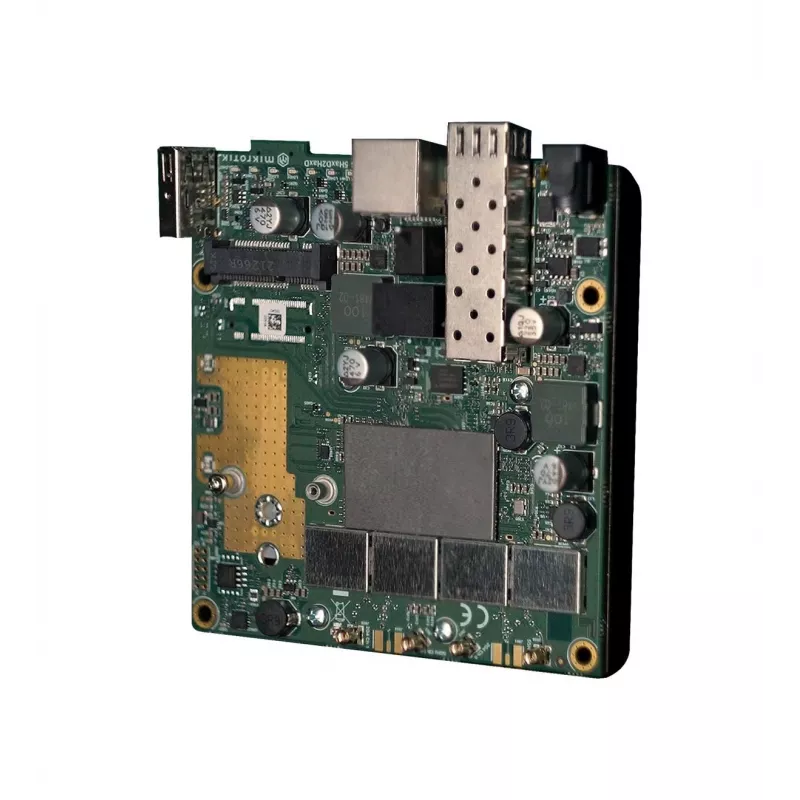

Plokštė maršrutizatoriui MikroTik L23UGSR-5HaxD2HaxD

MikroTik L23UGSR-5HaxD2HaxD – tai modulinė dviejų juostų Wi‑Fi 6 plokštė, skirta kurti individualius lauko prieigos taškus, CPE ir įterptinius tinklo produktus. Ji sujungia Qualcomm Maple ARM procesorių, dviejų juostų Wi‑Fi 6 radiją (2,4 GHz ir 5 GHz), Gigabit Ethernet su PoE‑in, 2,5 Gigabit SFP prievadą, USB prievadą ir laisvą miniPCIe lizdą plėtrai. Dizainą sudaro keturios MMCX antenų jungtys, NanoSIM lizdas korinio ryšio moduliams ir garsinis signalizatorius pranešimams ar pavojaus signalams. Plokštė palaiko tolimojo ryšio jungtis, priklausomai nuo antenos pasirinkimo ir aplinkos sąlygų.

Privalumai

Ši RouterBoard suteikia Wi‑Fi 6 našumą „pasidaryk pats“ ir OEM projektams, užtikrindama geresnį pralaidumą, stabilumą, judėjimą tarp prieigos taškų ir energijos valdymą, palyginti su ankstesnėmis Wi‑Fi kartomis. Įmontuotas PoE‑in (18–28 V) ir mažas maksimalus energijos suvartojimas (25 W) supaprastina lauko ir įterptinius diegimus. Modulinė techninė įranga – USB, miniPCIe lizdas, NanoSIM ir SFP – leidžia lanksčiai pritaikyti, pvz., LTE atsarginį ryšį, LoRa šliuzo integraciją arba šviesolaidinį kanalą. Keturi MMCX lizdai leidžia pasirinkti antenas trumpojo nuotolio visakryptėms AP arba tolimojo ryšio taškas‑taškas jungtims.

Tinka

• Individualiems lauko prieigos taškams ir kliento įrangai (CPE)
• Mažoms biuro, namų laboratorijoms ir įterptiniams OEM tinklo produktams
• Tolimojo ryšio belaidėms jungtims ir taškas‑taškas tiltams (priklausomai nuo antenos)
• Diegimams, kuriems reikia PoE maitinimo ir šviesolaidinio kanalo per SFP

Pagrindinės specifikacijos

• Modelis: MikroTik L23UGSR-5HaxD2HaxD
• Belaidis ryšys: Dviejų juostų Wi‑Fi 6 (802.11ax) 2,4 GHz ir 5 GHz, dviejų grandinių
• Procesorius: Qualcomm Maple, ARM architektūra, 800 MHz
• Ethernet: Gigabit Ethernet su PoE‑in (18–28 V)
• SFP: 2,5 Gigabit SFP prievadas šviesolaidinei jungčiai
• Plėtra: miniPCIe lizdas, USB prievadas, NanoSIM lizdas
• Antenos: 4 × MMCX jungtys
• Maksimalus energijos suvartojimas: 25 W
• MPN: L23UGSR-5HaxD2HaxD; EAN: 4752224009128

Kaip naudoti

Įdiekite plokštę į tinkamą lauko korpusą arba individualų įrenginio rėmą ir prijunkite maitinimą per PoE‑in (18–28 V) Gigabit Ethernet prievade. Prijunkite tinkamas antenas prie MMCX jungčių pagal numatomą aprėptį ar jungties atstumą. Naudokite miniPCIe lizdą moduliams (pvz., LTE ar LoRa) pridėti, įdėkite NanoSIM, jei naudojate korinio ryšio modemą, ir prijunkite šviesolaidį per 2,5 G SFP, kai reikia. Konfigūruokite belaidį ryšį, maršrutizavimą ir saugumo nustatymus naudodami MikroTik RouterOS arba pateiktas programinės įrangos priemones, o baigtą surinkimą sumontuokite numatytoje lauko ar vidaus vietoje.

Rekomendacijos

Patikimiems tolimojo ryšio tiltams rinkitės didelio stiprinimo kryptines antenas ir patikrinkite vietinius reglamentus. Naudokite PoE su suderinamu injektoriumi arba jungikliu, tiekiančiu 18–28 V. Lauko diegimams apsaugokite plokštę atspariu orui korpusu ir užtikrinkite tinkamą įžeminimą bei apsaugą nuo viršįtampių.
