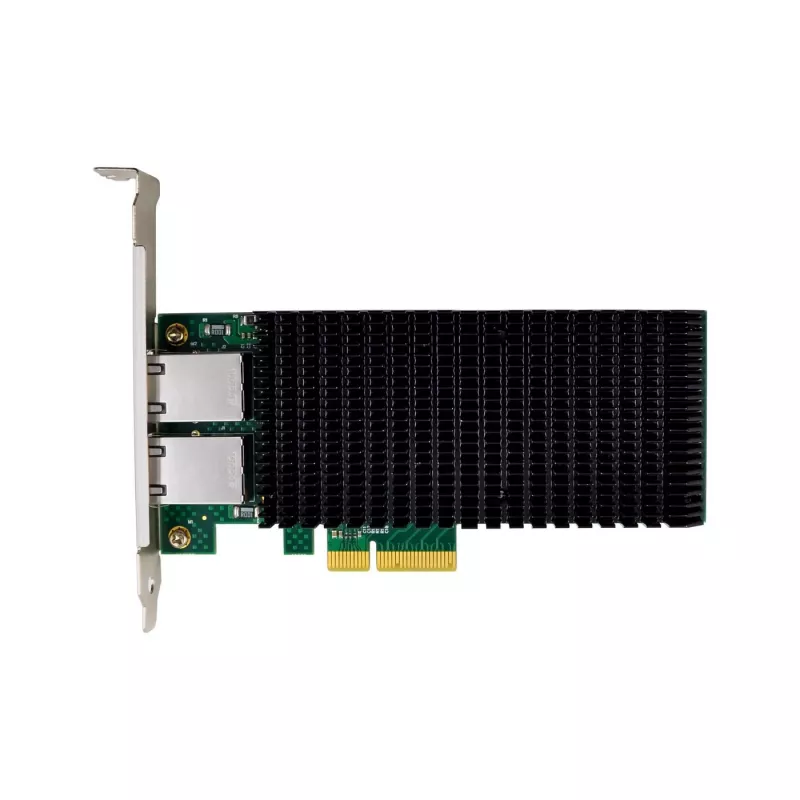

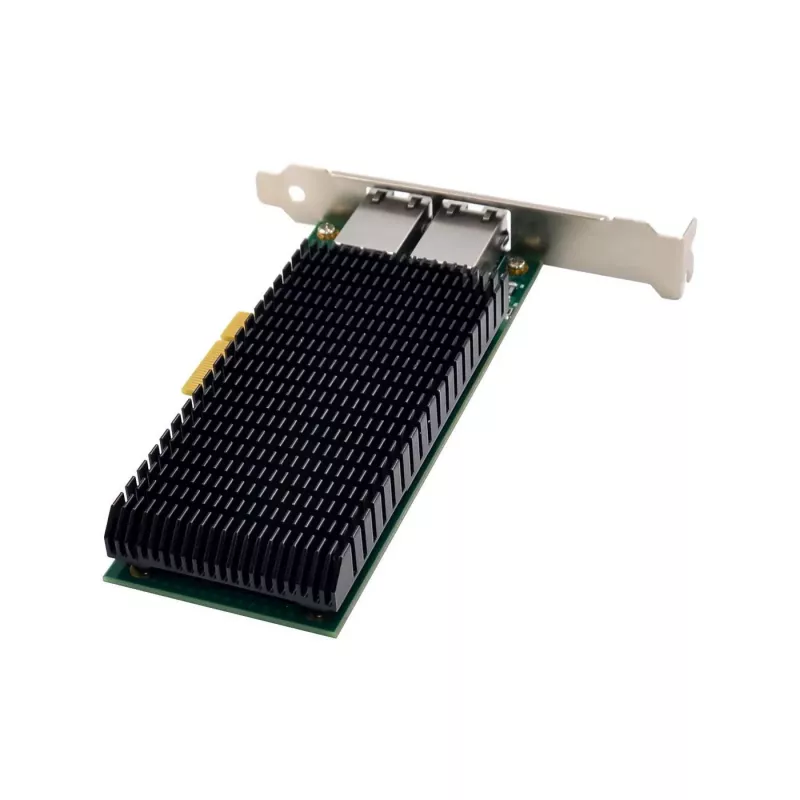

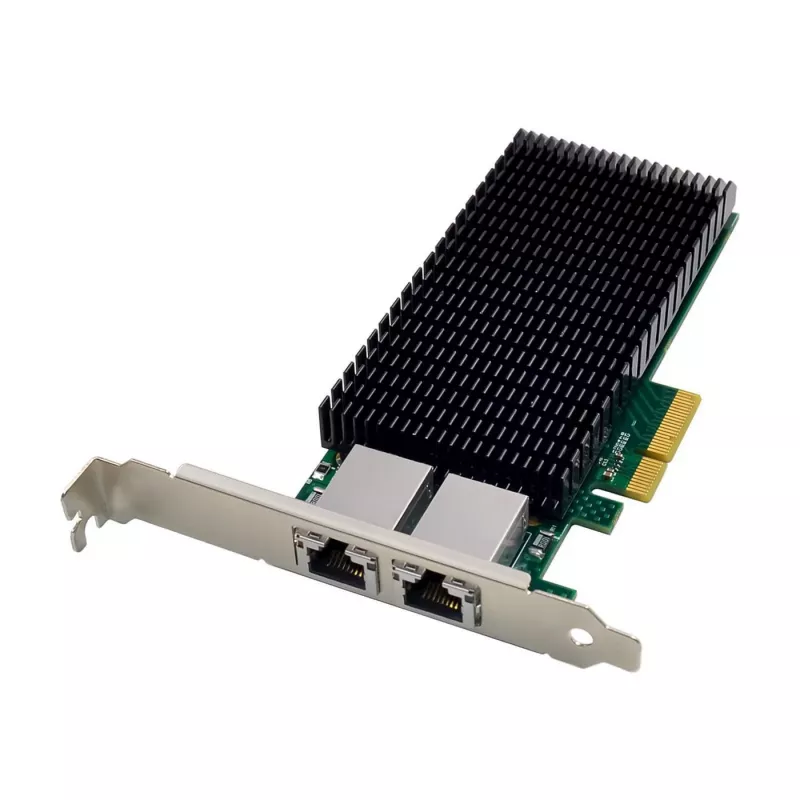

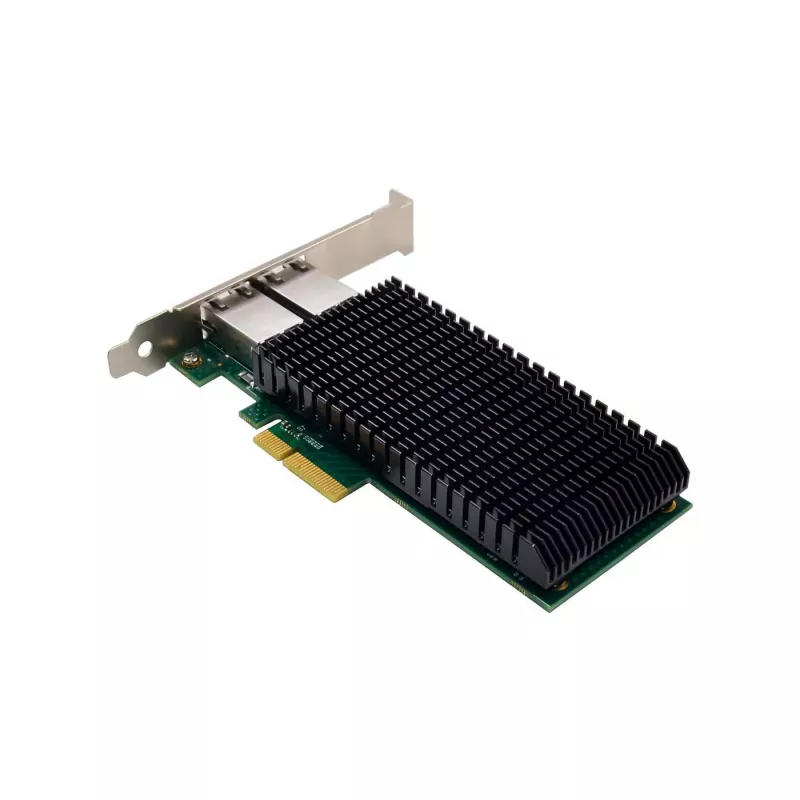

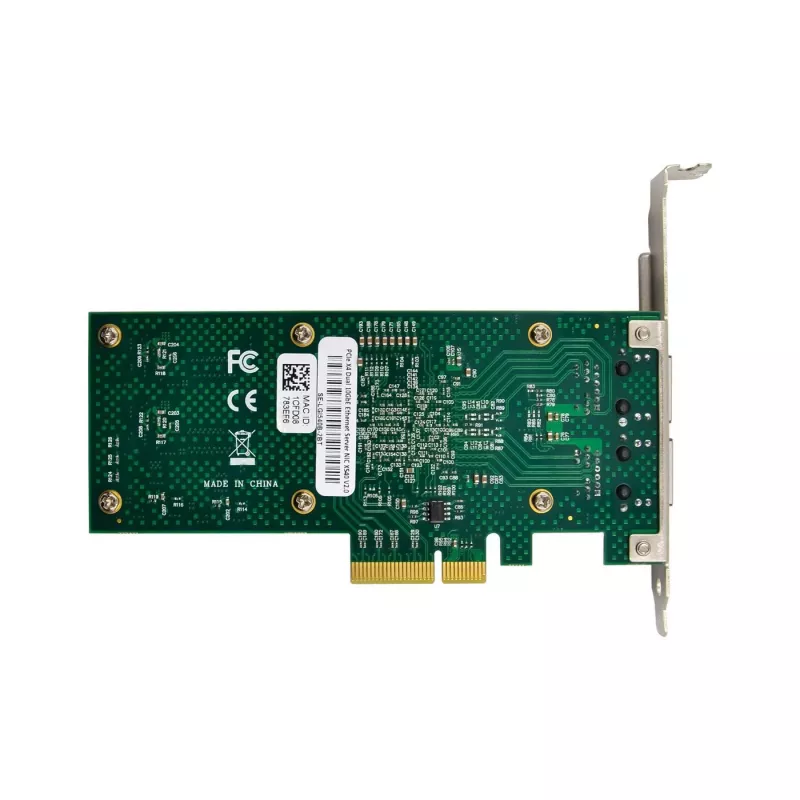

Tinklo plokštė MicroConnect X540-T2 PCIe x4 Dual Port 10GbE

MicroConnect X540-T2 – tai PCI Express tinklo adapteris, suteikiantis du 10 Gigabit Ethernet varinius prievodus kompaktiškame profilyje. Sukurtas montuoti į PCIe x4 lizdą, šis adapteris užtikrina didelio pralaidumo laidinį ryšį serveriams, darbo stotims ir saugykloms. Dėl kelių eilių ir iškrovimo galimybių mažinama procesoriaus apkrova bei gerinamas vėlavimas pralaidumo imliose aplinkose, virtualizacijos mazguose ir sujungtuose tinkluose.

Privalumai

Adapteris turi du 10GbE prievodus su standartinėmis RJ-45 jungtimis, leidžiančias pasiekti didelį greitį nenaudojant šviesolaidinių siųstuvų. PCIe x4 sąsaja užtikrina kompaktišką, energiją taupančią formą, išlaikant pakankamą pralaidumą daugeliui 10GbE scenarijų. Įmontuotos iškrovimo funkcijos ir kelių siuntimo/priėmimo eilių palaikymas pagerina paketų apdorojimo efektyvumą ir sumažina sistemos apkrovą. Dviejų prievadų konstrukcija leidžia įgyvendinti nuorodų perteklių ar NIC komandų formavimą, didinant pralaidumą ir atsparumą gedimams.

Tinka

• Serveriams, kuriems reikia didesnio tinklo pralaidumo virtualioms mašinoms ir konteineriams
• Darbo stotims, dirbančioms su dideliais failais, medijos redagavimu ar modeliavimo duomenimis
• Saugykloms, naudojančioms tinklo ar blokų lygmens protokolus per 10GbE
• Atsarginių kopijų ir replikacijos užduotims, kurioms naudingas didelis pralaidumas
• LAN agregavimui ar perteklinėms konfigūracijoms tinklo atsparumui pagerinti

Pagrindinės techninės specifikacijos

• Sąsaja: PCI Express x4 (fiziškai tinka x8 ir x16 lizdams)
• Tinklo prievadai: 2× RJ-45 10 Gigabit Ethernet
• Palaikomi greičiai: 10 Gbps, 1 Gbps, 100 Mbps automatinis derėjimas
• Lustų rinkinio funkcijos: aparatinis iškrovimas, keli TX/RX eilės

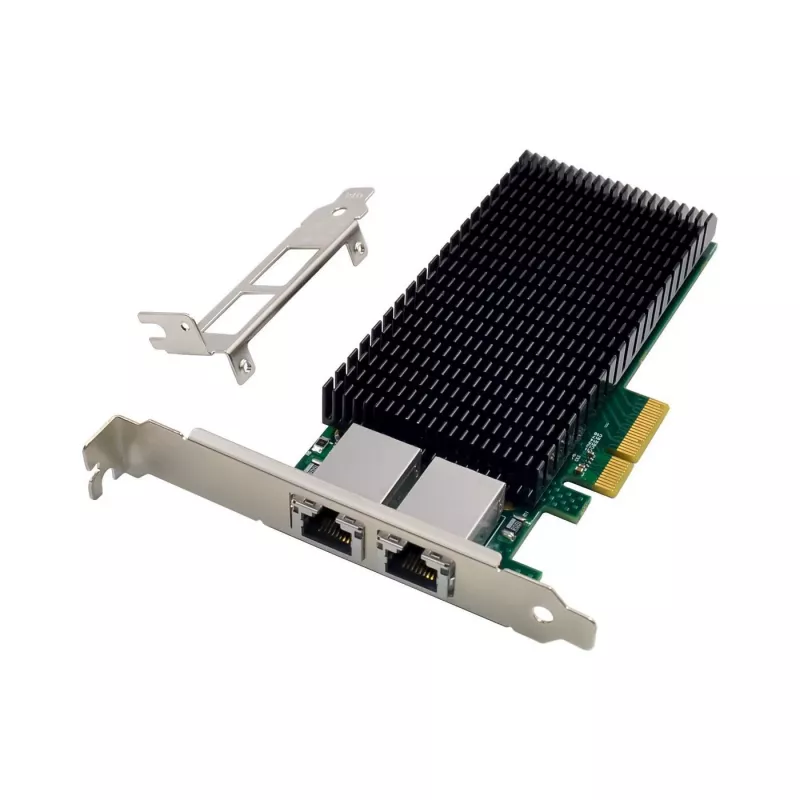

• Formos faktorius: komplektuojamas žemo ir standartinio profilio laikiklis
• Energijos suvartojimas: tipinis PCIe x4 10GbE adapteriams (priklauso nuo sistemos)
• Darbinė temperatūra: skirta standartinei serverių ir darbo stočių aplinkai

Kaip naudoti

Išjunkite sistemą, įdėkite MicroConnect X540-T2 į laisvą PCIe x4 lizdą (tinka ir x8 ar x16). Pritvirtinkite laikiklį prie korpuso ir prijunkite tinklo kabelius prie RJ-45 prievadų. Įjunkite sistemą ir įdiekite tinkamą tvarkyklę – daugelis šiuolaikinių OS turi integruotus tvarkyklių rinkinius, o gamintojo tvarkyklės gali suteikti papildomų funkcijų. Konfigūruokite nuorodų agregavimą, VLAN ar QoS nustatymus operacinėje sistemoje. Patikrinkite nuorodos greitį ir dvipusį režimą po įdiegimo.

Rekomendacijos

Naudokite aukštos kokybės Cat6a ar Cat7 kabelius patikimam 10GbE veikimui varine grandine. Įsitikinkite, kad pagrindinės plokštės BIOS ir operacinė sistema yra atnaujinti, o PCIe juostos atitinka adapterio pralaidumo poreikius. Virtualizacijos ar saugyklos darbo krūviams įjunkite iškrovimo ir kelių eilių funkcijas tvarkyklėje, kad sumažintumėte procesoriaus apkrovą ir pagerintumėte pralaidumą. Montuodami kompaktiškuose ar riboto oro srauto korpusuose, užtikrinkite pakankamą aušinimą stabiliai veiklai esant nuolatinei apkrovai.
