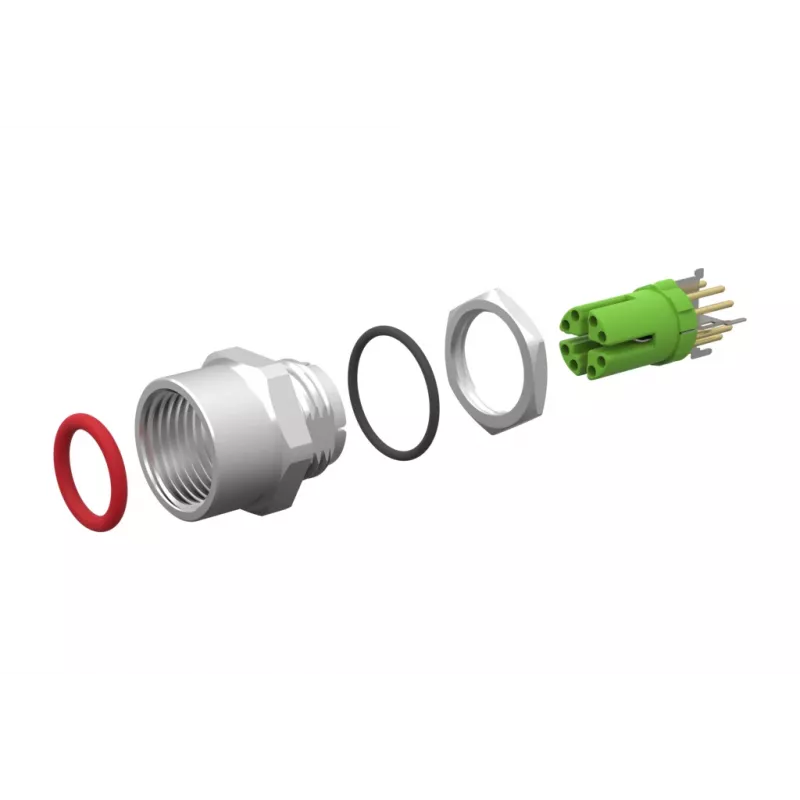

METZ CONNECT MMT361A315-0001 M12 spausdintinės plokštės lizdas, X kodavimo, 8 kontaktų, IP67, dalimis

Kai spausdintinėje plokštėje reikia patikimo 8 kontaktų sujungimo, o vieta ribota, standartiniai sprendimai dažnai netinka. METZCONNECT MMT361A315-0001 PCB lizdas yra suprojektuotas būtent tokiems atvejams: 3,5 mm žingsnio, vienos eilės, 8 polių moteriškas jungtis, skirta montuoti paviršiniu būdu (SMT) tiesiai ant PCB. Dėl tvirtos konstrukcijos ir aukštų elektros parametrų jis užtikrina stabilų signalų ir maitinimo perdavimą net ir reikliose pramoninėse sistemose.

Kam skirtas

Šis lizdas skirtas elektronikos inžinieriams, PCB projektuotojams ir gamintojams, kuriems reikia patikimo plokštės jungties laidų–plokštės ar plokštės–plokštės sujungimams. Jis puikiai tinka pramoninės automatikos, pastatų technologijų, matavimo prietaisų ir kitose sistemose, kur reikalingas kompaktiškas 8 pozicijų sąsaja su galimybe perduoti didesnę srovę.

Pagrindinės savybės

• 8 polių moteriškas lizdas su 3,5 mm žingsniu – kompaktiški signalų ir maitinimo sujungimai
• Paviršinio montavimo technologija (SMT) – tinka automatiniam surinkimui ir taupo PCB plotą
• Vardinė srovė iki 8 A ir įtampa iki 160 V – atlaiko didesnius elektros krūvius
• Didelė izoliacijos varža (>10^9 Ω) – užtikrina signalo vientisumą ir saugumą
• Vario lydinio kontaktai, padengti alavu (Sn) – patikimas laidumas ir atsparumas korozijai
• Poliamido (PA) korpusas su UL94 V-0 degumo klase – padidintas atsparumas ugniai
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +105 °C – tinka atšiaurioms sąlygoms
• Tiesi orientacija ir vienos eilės konstrukcija – paprastas PCB išvedžiojimas

Specifikacijos

• Prekės ženklas: METZCONNECT
• Modelis: MMT361A315-0001
• Jungties tipas: PCB lizdas (moteriškas)
• Polių skaičius: 8
• Žingsnis: 3,5 mm
• Montavimo tipas: SMT (paviršinis montavimas)
• Sujungimo tipas: litavimas
• Vardinė srovė: 8 A
• Vardinė įtampa: 160 V
• Izoliacijos varža: >10^9 Ω
• Kontaktų medžiaga: vario lydinys
• Kontaktų danga: alavas (Sn)
• Korpuso medžiaga: poliamidas (PA)
• Degumo klasė: UL94 V-0
• Darbinė temperatūra: -40 °C iki +105 °C
• Spalva: juoda
• Orientacija: tiesi
• Eilių skaičius: 1
• Serija: MMT361A315

Naudojimo patarimai

Lituodami šį SMT lizdą įsitikinkite, kad PCB kontaktinės aikštelės atitinka 3,5 mm žingsnį, ir naudokite reflow profilį, suderinamą su poliamido korpusu. Jei įrenginys veiks vibracijų sąlygomis, apsvarstykite papildomą mechaninį tvirtinimą arba klijus. Norėdami sukurti pilną sujungimo sistemą, naudokite suderinamą 8 polių kištuką iš tos pačios serijos.
