METZ CONNECT Termistoriaus relė TMR-E12, 24V AC/DC, 2W, be gedimų atminties 1103151322

22,5 mm pločio korpusas – vienas modulis DIN bėgiui. Šis kompaktiškumas iš karto išsiskiria, kai skydo viduje trūksta vietos, o apsaugos grandinę reikia integruoti greitai ir patikimai. METZ CONNECT TMR-E12 termistoriaus relė skirta variklių apvijų perkaitimui stebėti per PTC termistorius. Kai temperatūra viršija saugią ribą, relė suveikia ir atidaro išėjimo kontaktą, atjungdama variklio kontaktorinę ritę. Automatinis atstatymas be gedimų atminties – sprendimas, kai nereikia rankinio įsikišimo, o variklis gali vėl įsijungti atvėsęs.

Kodėl verta rinktis

• Stebi iki 6 nuosekliai sujungtų PTC termistorių – tinka kelių variklių apsaugai vienoje grandinėje.
• Vienas perjungiamasis kontaktas (SPDT) – lankstus valdymo schemų projektavimas.
• Automatinis atstatymas – sumažina prastovų laiką, kai procesas gali tęstis be operatoriaus.
• LED indikacija – greita relės būsenos diagnostika.
• IP20 apsauga – skirta montuoti valdymo spintose.

Kam skirta

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, projektuojantiems patikimas variklių apsaugos sistemas. Tinka trifaziams siurblių, ventiliatorių, kompresorių, konvejerių varikliams, kur perkaitimas gali sukelti brangius gedimus. Montavimas ant 35 mm DIN bėgio ir varžtiniai gnybtai palengvina integraciją į esamus skydus.

Pagrindinės specifikacijos

• Maitinimo įtampa: 24V AC/DC
• Galia: 2 W
• Išėjimo kontaktas: 1 perjungiamasis (SPDT)
• Maks. perjungimo įtampa: 250V AC
• Maks. perjungimo srovė: 5A (varžinė apkrova)

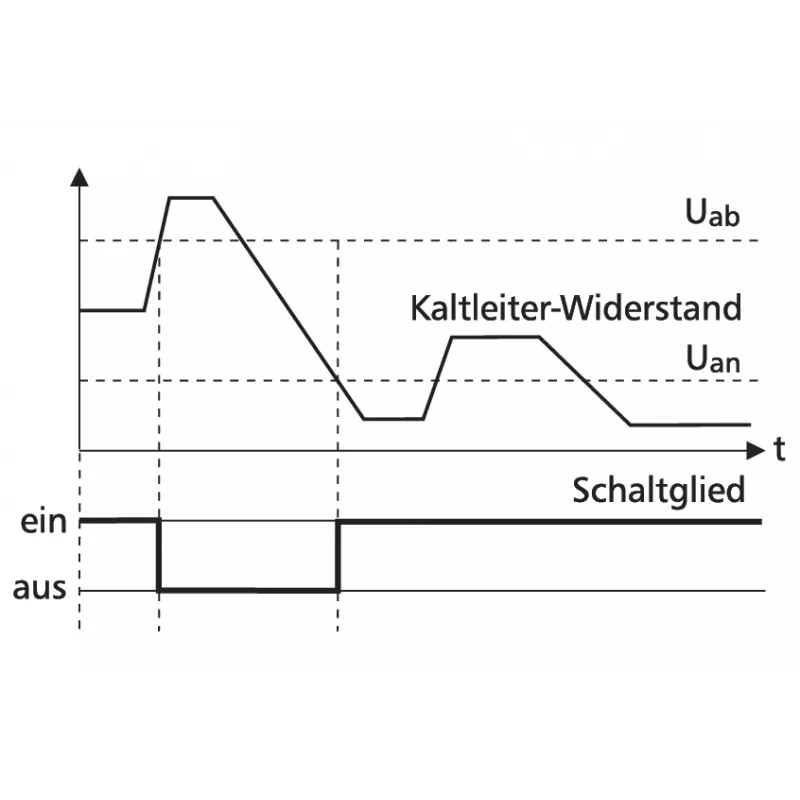

• Suveikimo varža: ≤ 3,6 kΩ
• Atstatymo varža: ≥ 1,6 kΩ
• PTC įėjimai: 1 (iki 6 jutiklių nuosekliai)
• Montavimas: 35 mm DIN bėgis
• Pajungimas: varžtiniai gnybtai
• Darbo temperatūra: -25°C iki +55°C
• Matmenys (A x P x G): 90 x 22,5 x 60 mm
• Sertifikatai: CE
• Gamintojo kodas: 1103151322

Naudojimo patarimai

Naudokite PTC termistorius, atitinkančius DIN 44081/44082 standartus – tai užtikrina teisingą suveikimo charakteristiką. Automatinio atstatymo funkcija reiškia, kad varikliui atvėsus jis gali netikėtai įsijungti; jei tai kelia pavojų, numatykite papildomas saugos priemones. Jei reikalingas rankinis atstatymas ar gedimo indikacija, rinkitės TMR-E12 versiją su gedimų atmintimi.

Patarimas: prieš montuodami įsitikinkite, kad PTC jutiklių grandinės varža kambario temperatūroje neviršija 1,6 kΩ – kitaip relė gali nesuveikti tinkamai. Reguliariai tikrinkite gnybtų priveržimą, ypač vibracijos sąlygomis.
