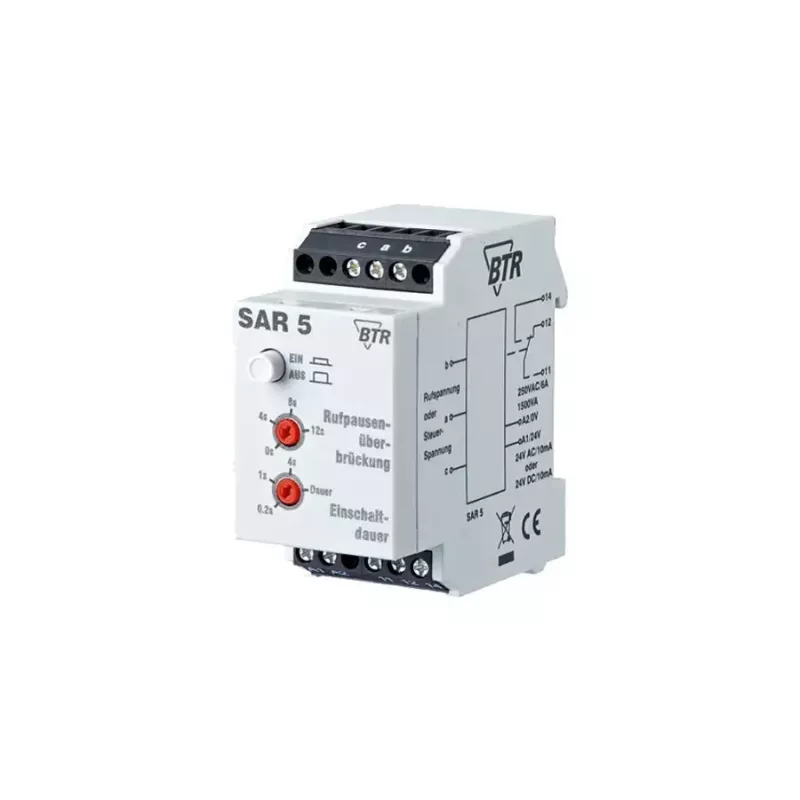

Elektrinė relė BTR NETCOM 130284-I balta

BTR NETCOM 130284-I yra elektrinė relė, skirta išorinių signalų daviklių perjungimui naudojant telekomunikacinę prieigos (skambučio) liniją arba atskirą valdymo įtampos šaltinį (AC/DC). Ji reaguoja į gaunamą skambučio įtampą arba į skirtąją valdymo įtampą ir valdo išorinį įrenginį, pvz., varpelį, garsinį signalą ar lempą. Relė priima kintamąją įėjimo įtampą nuo 32 V iki 80 V ir veikia 23–54 Hz dažnių diapazone. Kompaktiškas korpusas (35 x 60 x 68 mm) leidžia montuoti įvairiose elektros instaliacijose.

Privalumai

Šis įrenginys siūlo lanksčius aktyvavimo režimus – jis selektyviai reaguoja į skambučio įtampą arba valdymo įtampą. Gali maitinti išorinius signalų daviklius naudodamas savo vidinį maitinimo šaltinį arba atskirą maitinimo šaltinį. Kompaktiški matmenys ir standartinės elektrinės charakteristikos daro relę tinkamą integruoti telekomunikacijų ir valdymo programose, kuriose reikalingas patikimas signalizacijos ar indikatorių perjungimas.

Tinkama užduotims / naudojimo atvejams

• Varpelių, garsinių signalų ar indikacinių lempų aktyvavimas iš telekomunikacinės prieigos linijos
• Išorinių signalizacijos įrenginių perjungimas naudojant atskirą AC/DC valdymo įtampą
• Integracija į mažus valdymo spintas ir telekomunikacijų sąsajų skydelius
• Esamų signalų relių modulių keitimas arba atnaujinimas panašiais matmenimis

Pagrindinės specifikacijos

• Gamintojas: BTR
• Modelis / MPN: 130284-I
• Spalva: balta
• Įėjimo įtampa: AC 32–80 V
• Veikimo dažnis: 23–54 Hz
• Matmenys: 35 x 60 x 68 mm
• EAN: 4250184116660

Kaip naudoti

Prijunkite relę prie telekomunikacinės prieigos linijos arba prie atskiro AC/DC valdymo įtampos šaltinio pagal montuotojo ar įrangos gamintojo pateiktą laidų schemą. Nustatykite relę reaguoti į skambučio įtampą arba valdymo įtampą, kaip reikalaujama pagal taikymą. Prijunkite išorinį signalų daviklį (varpelį, garsinį signalą ar lempą) prie relės išėjimo ir tiekkite maitinimą davikliui iš relės maitinimo šaltinio arba iš atskiro maitinimo šaltinio. Patikrinkite teisingą veikimą, pateikdami bandomąjį skambutį arba valdymo įtampą ir stebėdami išorinio įrenginio aktyvavimą.

Rekomendacijos

Įrenkite ir paleiskite relę naudodami kvalifikuotą personalą. Užtikrinkite, kad įtampos ir dažniai atitiktų nurodytą įėjimo diapazoną (AC 32–80 V, 23–54 Hz). Naudokite tinkamus laidus, apsaugos įtaisus ir montavimą, kad atitiktumėte vietinius elektros reglamentus ir užtikrintumėte patikimą ilgalaikį veikimą.
