METZ CONNECT potencialo izoliatorius 230VAC 110502

Kai 230 VAC valdymo signalas turi įjungti potencialo neturintį relės kontaktą, o tiesioginė elektrinė jungtis nepageidautina, METZ CONNECT 110502 potencialo izoliatorius užtikrina švarią ir saugią sąsają. Šis įrenginys sujungia kompaktišką DIN bėgio korpusą, 4 kV izoliacijos barjerą ir potencialo neturintį perjungimo kontaktą, todėl tinka pastatų automatizavimui, HVAC valdymui ir pramoniniam signalų paskirstymui.

Privalumai

• Galvaninė izoliacija tarp įėjimo ir išėjimo iki 4 kV bandymo įtampos
• Potencialo neturintis perjungimo relės kontaktas, skirtas 250 VAC / 2 A
• LED būsenos indikacija maitinimo įtampai
• Montavimas ant DIN bėgio (TS35) – greitas įrengimas skirstomuosiuose skyduose
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +70 °C
• Kompaktiškas poliamido korpusas su IP20 apsauga

Kasdienis naudojimas

Izoliatorius priima 230 VAC įėjimo signalą ir valdo vidinę relę, suteikdamas sausą kontaktą, galintį perjungti mažos galios apkrovas arba būti prijungtą prie PLC įėjimų. Gnybtai su varžtais priima vienagyslius arba daugiagyslius laidininkus, o žalias LED indikatorius iš karto patvirtina maitinimo buvimą. 1,5 VA energijos suvartojimas užtikrina minimalų šilumos išsiskyrimą, todėl įrenginys gali veikti nepertraukiamai ankštuose skyduose.

Techninės specifikacijos

• Įėjimo įtampa: 230 VAC, 50/60 Hz
• Išėjimas: 1 potencialo neturintis perjungimo kontaktas (relė)
• Kontakto apkrova: 250 VAC / 2 A (varžinė apkrova)
• Izoliacijos įtampa: 4 kV AC (įėjimas/išėjimas/maitinimas)
• Reakcijos laikas: < 10 ms
• Energijos suvartojimas: apie 1,5 VA

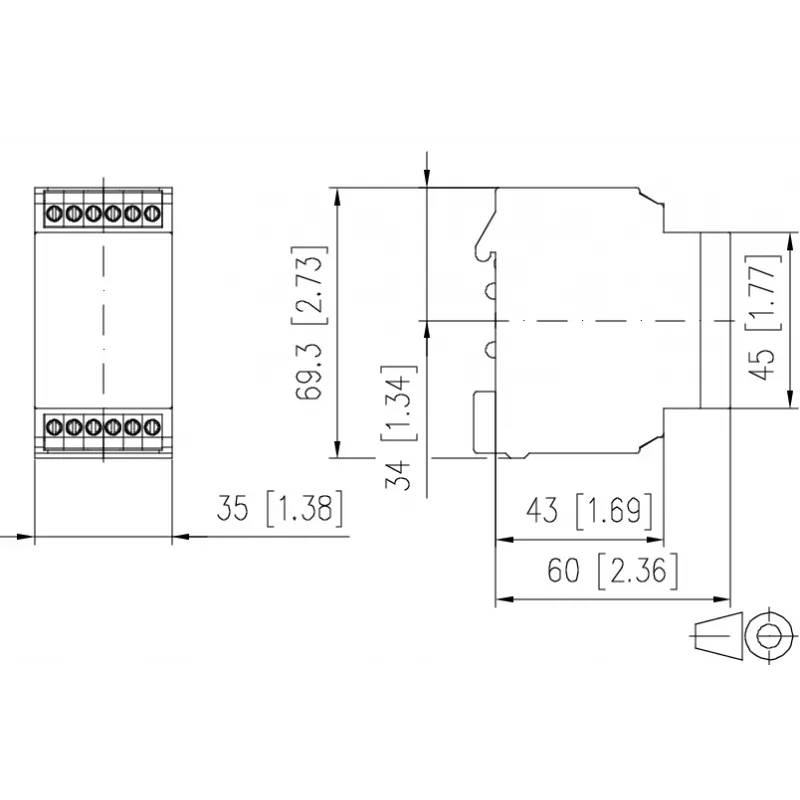

• Montavimas: DIN bėgis TS35

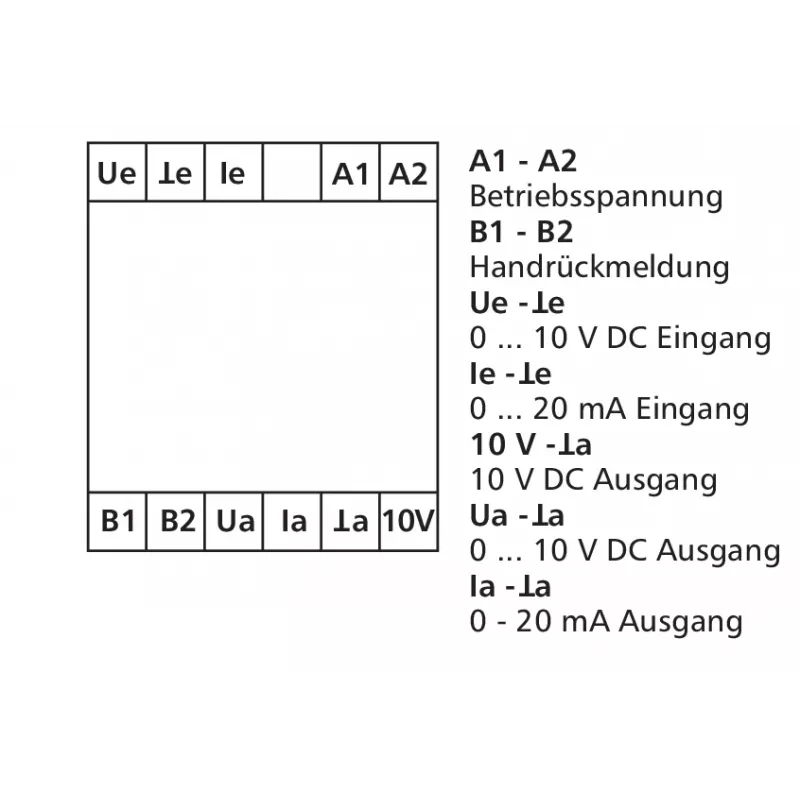

• Prijungimas: gnybtai su varžtais
• Korpuso medžiaga: poliamidas PA 6.6
• Apsaugos klasė: IP20
• Darbinė temperatūra: -25 °C iki +70 °C
• Sandėliavimo temperatūra: -40 °C iki +85 °C
• Standartai: EN 61010-1, EN 61000-6-2, EN 61000-6-4

Pabaigai

Patikimas izoliacijos sprendimas, atskiriantis 230 VAC valdymo grandines nuo jautrios elektronikos, METZ CONNECT 110502 užtikrina saugų signalų perdavimą sudėtingomis sąlygomis.
