Pataisų skydelis METZ CONNECT 130924-E 1.5U

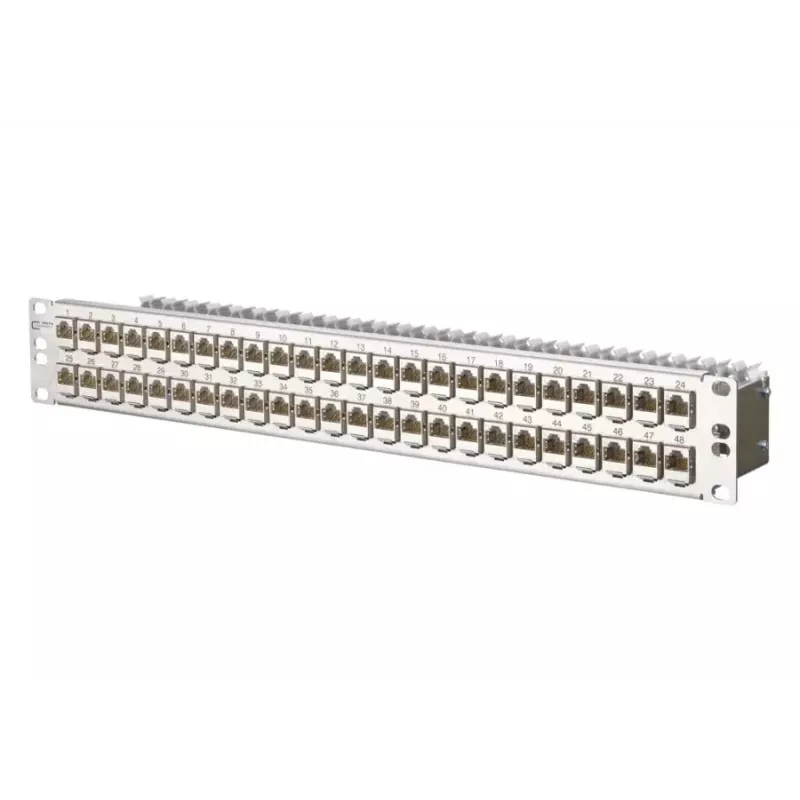

Šis METZ CONNECT 130924-E 1.5U pataisų skydelis yra 19 colių nerūdijančio plieno modulinis rėmas, talpinantis 48 atskirus E‑DAT modulius, skirtus struktūrizuotai kabelinei sistemai greituosiuose tinkluose. Jis yra komponentiškai išbandytas ir sertifikuotas pagal atitinkamus pramonės standartus, atitinka Cat.6A reikalavimus ir palaiko linijos testavimą iki 500 MHz. Šis skydelis skirtas diegimams, kuriems reikalingas 10 GBit Ethernet, nuotolinis maitinimas (PoE, PoE+ ir UPoE) bei HDBaseT suderinamumas.

Privalumai

Visiškai ekranuota nerūdijančio plieno konstrukcija užtikrina mechaninį tvirtumą ir elektromagnetinę apsaugą. Komponentai yra GHMT sertifikuoti ir atitinka ISO/IEC 11801 bei susijusių standartų EA klasės reikalavimus. Integruotas kabelių laikiklis, pasirenkamas įtempimo mažinimas ir pridedamas 30 cm įžeminimo kabelis supaprastina montavimą ir įžeminimą. Skydelis priima tiek vientisus, tiek vytos gyslos varinius laidus ir naudoja 8 kartų izoliacijos išstūmimo jungtis (IDC) patikimoms gnybtų jungtims.

Tinka

• 10 GBit Ethernet tinklams (IEEE 802.3an)
• Power over Ethernet diegimams (PoE, PoE+, UPoE)
• HDBaseT AV paskirstymui
• Struktūrizuotų kabelinių sistemų magistralėms ir duomenų centrų stelažų montavimui

Pagrindinės techninės specifikacijos

• Gamintojas: BTR (METZ CONNECT modelis 130924-E)
• Formatas: 19" 1,5RU nerūdijančio plieno modulinis rėmas su 48 E‑DAT moduliais
• Kategorija: Cat.6A, EA klasė
• Testuojamas dažnis: iki 500 MHz
• Palaikomas duomenų perdavimo greitis: iki 10 GBit/s
• Palaikomi laidininkai: vientisi AWG 26/1 – 22/1 ir vyti AWG 26/7 – 22/7
• Gnybtų jungtis: BTR 8 kartų IDC (izoliacijos išstūmimo jungtis)
• Laidininkų priskyrimas: T568A arba T568B
• Įžeminimas: M6 x 10 įžeminimo varžtas su veržle ir fiksavimo poveržle; pridedamas 30 cm įžeminimo kabelis

Kaip naudoti

Sumontuokite pataisų skydelį 19 colių stelaže naudodami 1,5U vietą. Nutieskite įeinančius horizontalius kabelius prie integruoto kabelių laikiklio ir, jei reikia, pritvirtinkite pasirenkamą įtempimo mažinimo elementą. Užbaikite kiekvieną duomenų porą ant BTR 8 kartų IDC pagal pasirinktą laidų standartą (T568A arba T568B). Įsitikinkite, kad skydelio ekranavimas yra prijungtas prie stelažo įžeminimo sistemos naudojant pridedamą M6 įžeminimo varžtą ir 30 cm įžeminimo kabelį. Po gnybtų prijungimo, jei reikia, pažymėkite prievadus ir patikrinkite linijas su Cat.6A palaikančiu testeriu iki 500 MHz.

Rekomendacijos

Naudokite atitinkamą testavimo įrangą, kad po montavimo sertifikuotumėte Cat.6A veikimą, ir užtikrinkite tinkamą įžeminimą bei ekranavimo tęstinumą optimaliam EMC ir PoE veikimui. Laikykitės kabelių tiesimo geriausios praktikos, pvz., apribokite vytų porų išsukimą gnybtų vietose ir laikykite kabelių ryšulius atokiai nuo stiprių elektromagnetinių šaltinių.
