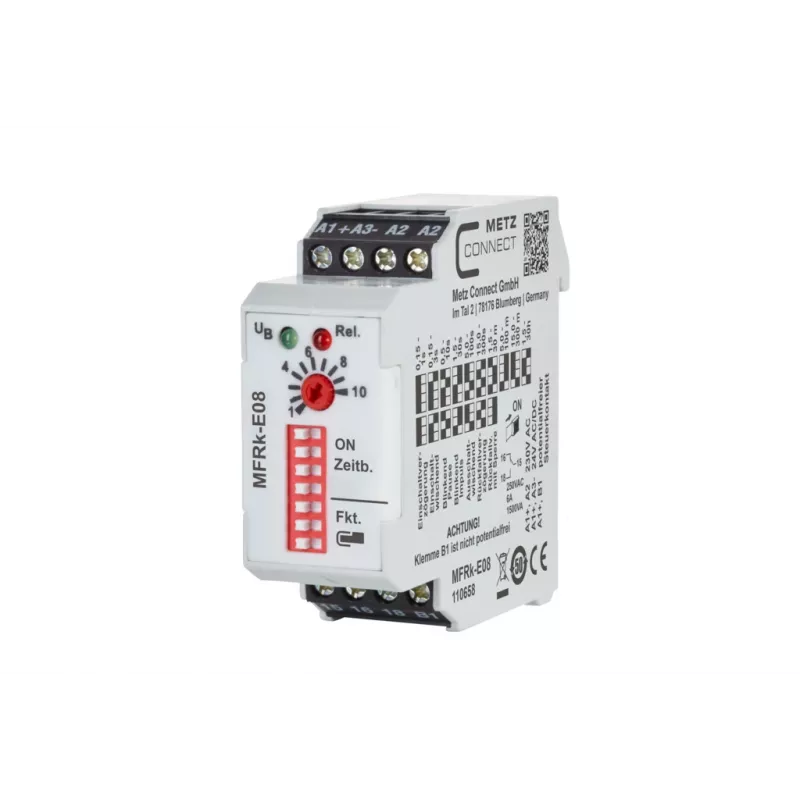

METZ CONNECT MFRk E08 daugiafunkcė laiko relė 230VAC/24VUC 1WE 30h 110658

Valdymo spintose dažnai reikia tikslaus laiko valdymo: uždelsto įjungimo, intervalinio perjungimo ar mirksėjimo signalų. METZ CONNECT MFRk E08 daugiafunkcė laiko relė sujungia aštuonias laiko funkcijas ir septynis laiko diapazonus viename kompaktiškame DIN bėgio modulyje. Platus maitinimo įtampos diapazonas – 230 V AC arba 24 V UC (AC/DC) – leidžia pritaikyti įvairiose valdymo grandinėse, o SPDT perjungiamasis kontaktas atlaiko iki 5 A apkrovą. LED indikatoriai aiškiai rodo būseną, o varžtiniai gnybtai užtikrina patikimą prijungimą. Nesvarbu, ar reikia įjungimo uždelsimo, išjungimo uždelsimo, mirksėjimo ar impulso formuotojo – ši relė suteikia lankstų konfigūravimą įvairiems taikymams.

Kam skirta

Ši laiko relė idealiai tinka elektrikams, skydų montuotojams ir techninės priežiūros specialistams, dirbantiems pramoniniuose valdymo sistemose, ŠVOK, apšvietimo valdyme ir pastatų automatizavime. Ji tinka ten, kur reikalingos patikimos laiko funkcijos su reguliuojamu uždelsimu nuo 0,05 sekundės iki 30 valandų. Dviejų įtampų galimybė leidžia naudoti tiek kintamosios, tiek nuolatinės srovės valdymo grandinėse, o DIN bėgio montavimas supaprastina įrengimą skirstomuosiuose skyduose ir valdymo spintose.

Pagrindinės savybės

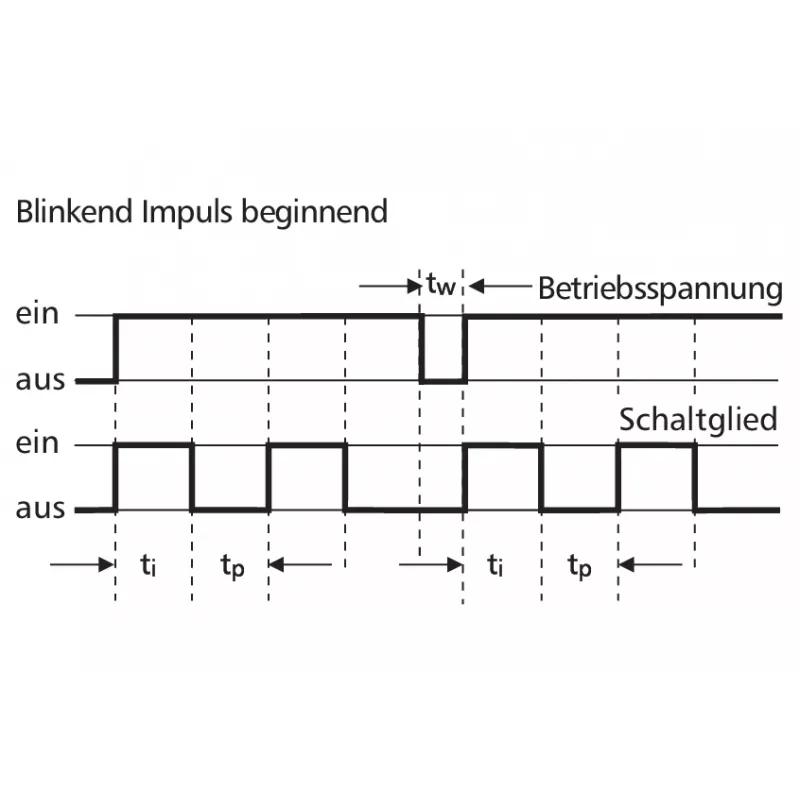

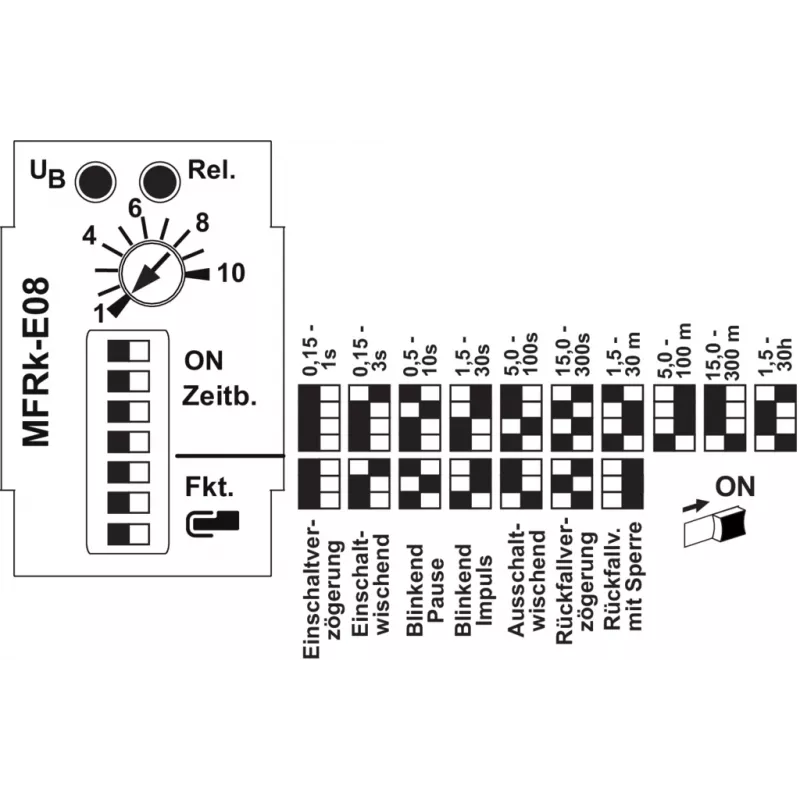

• 8 pasirenkamos laiko funkcijos: įjungimo uždelsimas, išjungimo uždelsimas, mirksėjimas (pradinis impulsas/pauzė), impulso formuotojas ir kt.
• 7 laiko diapazonai nuo 0,05 s iki 30 h tiksliai reguliuoti
• Platus maitinimo įtampos diapazonas: 230 V AC arba 24 V AC/DC (UC)
• 1 perjungiamasis kontaktas (SPDT) su AgNi kontaktine medžiaga, vardinė 250 V AC / 5 A
• LED indikatoriai darbinės įtampos ir relės būsenos rodymui
• DIN bėgio TS35 montavimas su varžtiniais gnybtais (1 x 2,5 mm² arba 2 x 1,5 mm²)
• Kompaktiška konstrukcija su IP40 korpusu ir IP20 gnybtų apsauga

Specifikacijos

• Gaminio tipas: daugiafunkcė laiko relė
• Funkcijų skaičius: 8
• Laiko diapazonų skaičius: 7
• Reguliuojamas laiko diapazonas: 0,05 s – 30 h
• Nominali darbinė įtampa: 230 V AC / 24 V AC/DC (UC)
• Dažnis: 50/60 Hz (AC)
• Energijos suvartojimas: 1,5 VA (AC) / 1 W (DC)
• Išėjimo kontaktas: 1 perjungiamasis (SPDT), AgNi
• Maks. perjungimo galia: 250 V AC / 5 A (AC1), 24 V DC / 5 A (DC1)
• Min. perjungimo galia: 10 V / 10 mA (100 mW)
• Montavimas: DIN bėgis TS35

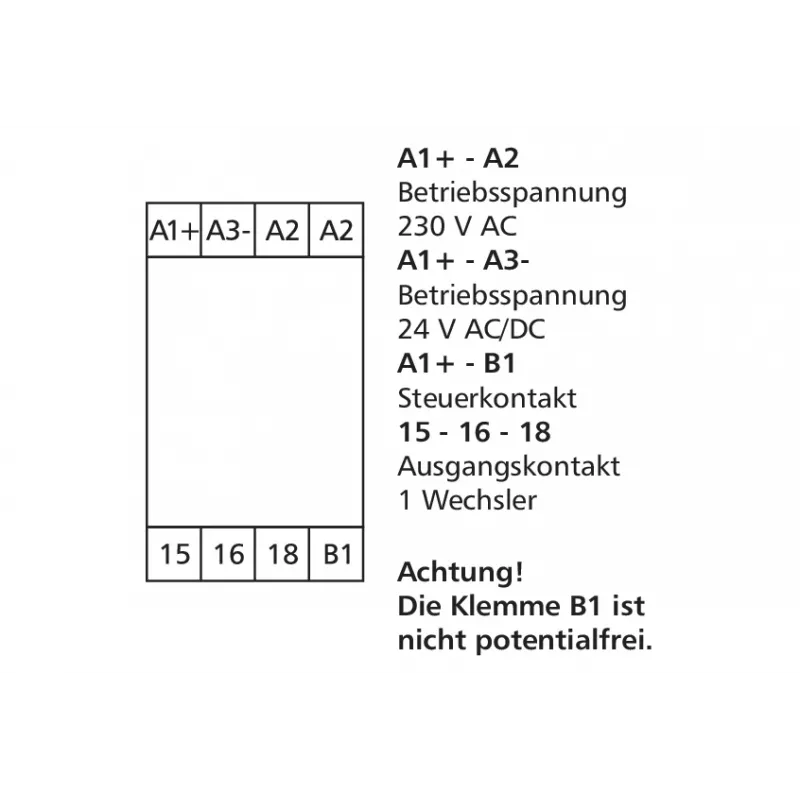

• Prijungimas: varžtiniai gnybtai, 1 x 2,5 mm² arba 2 x 1,5 mm²
• Darbinė temperatūra: -25 °C iki +55 °C
• Apsauga: IP40 (korpusas), IP20 (gnybtai)
• Indikatoriai: LED darbinei įtampai ir relės būsenai

Patarimai

Nustatydami laiko diapazoną įsitikinkite, kad pasirinktas diapazonas apima norimą uždelsimą, kad išvengtumėte netikslumų. Jei naudojate DC režimą, atkreipkite dėmesį į poliškumą, jei reikalaujama. Naudokite tinkamus gnybtų antgalius, kad varžtiniai sujungimai būtų patikimi. Montuokite relę ant standartinio 35 mm DIN bėgio gerai vėdinamame korpuse, kad išlaikytumėte darbinės temperatūros ribas. Po montavimo patikrinkite laiko funkciją, kad įsitikintumėte, jog ji veikia teisingai.
