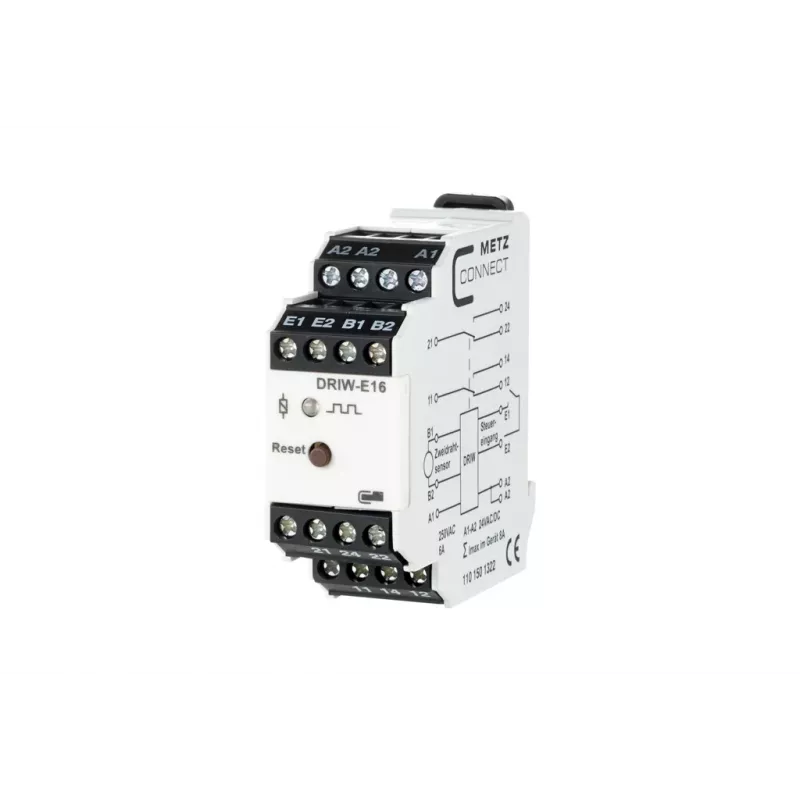

METZ CONNECT greičio stebėjimo relė DRIW-E16 24V AC/DC 22,5 mm 1101501322

Kai reikia užtikrinti, kad konvejerio juosta, siurblys ar ventiliatorius suktųsi tinkamu greičiu, paprastos relės nepakanka. METZ CONNECT DRIW-E16 – specializuota greičio ir dažnio stebėjimo relė, sukurta patikimai aptikti per mažą ar per didelį sukimosi greitį bei impulsų dažnį. Ji priima NPN/PNP, bem kontaktinius ir NAMUR jutiklių signalus, todėl lengvai pritaikoma įvairioms mašinų konfigūracijoms.

Kodėl verta rinktis DRIW-E16

• Stebi greitį ir dažnį nuo 0,05 Hz iki 10 kHz – tinka tiek lėtiems, tiek greitiems procesams.
• Universalus įėjimas: pasirenkamas NPN/PNP, bem kontaktinis arba NAMUR jutiklis.
• Reguliuojamos viršutinė ir apatinė dažnio ribos, histerezė (0,5–50 %) ir paleidimo delsos laikas (0,1–10 s).
• Vienas perjungiamasis kontaktas (SPDT), atlaikantis iki 250 V AC / 5 A varžinei apkrovai.
• Kompaktiškas 22,5 mm DIN bėgio korpusas su varžtiniais gnybtais.
• LED indikatoriai maitinimo, įėjimo signalo ir relės būsenos kontrolei.

Kaip naudoti

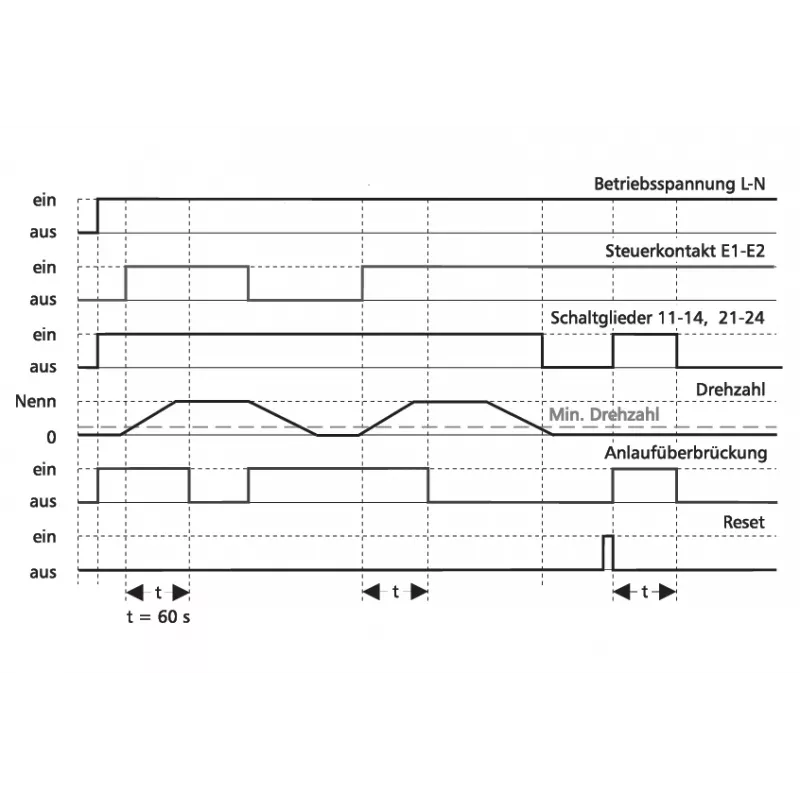

DRIW-E16 konfigūruojama priekiniame skydelyje esančiais reguliatoriais, nustatant norimas greičio ribas. Relė nuolat lygina įėjimo dažnį su nustatytomis ribomis ir perjungia išėjimo kontaktą, kai greitis išeina už leistinos zonos. Reguliuojama histerezė apsaugo nuo kontakto virpėjimo ties riba, o paleidimo delsa leidžia mašinai pasiekti darbinį greitį prieš pradedant stebėjimą. LED indikatoriai leidžia greitai diagnozuoti būseną.

Techninės specifikacijos

• Maitinimo įtampa: 24 V AC/DC (19,2–28,8 V)
• Įėjimo dažnių diapazonas: 0,05 Hz – 10 kHz
• Jutiklių įėjimai: NPN/PNP, bem kontaktinis, NAMUR (pasirenkami)
• Išėjimas: 1 perjungiamasis kontaktas (SPDT), maks. 250 V AC / 5 A varžinė apkrova
• Histerezė: 0,5–50 % reguliuojama
• Paleidimo delsa: 0,1–10 s reguliuojama
• Montavimas: DIN bėgis EN 60715 TH35
• Jungtys: varžtiniai gnybtai, maks. 2,5 mm² vienagysliui / 1,5 mm² daugiagysliui
• Energijos suvartojimas: < 2 VA / 1,5 W
• Darbinė temperatūra: nuo -25 °C iki +55 °C

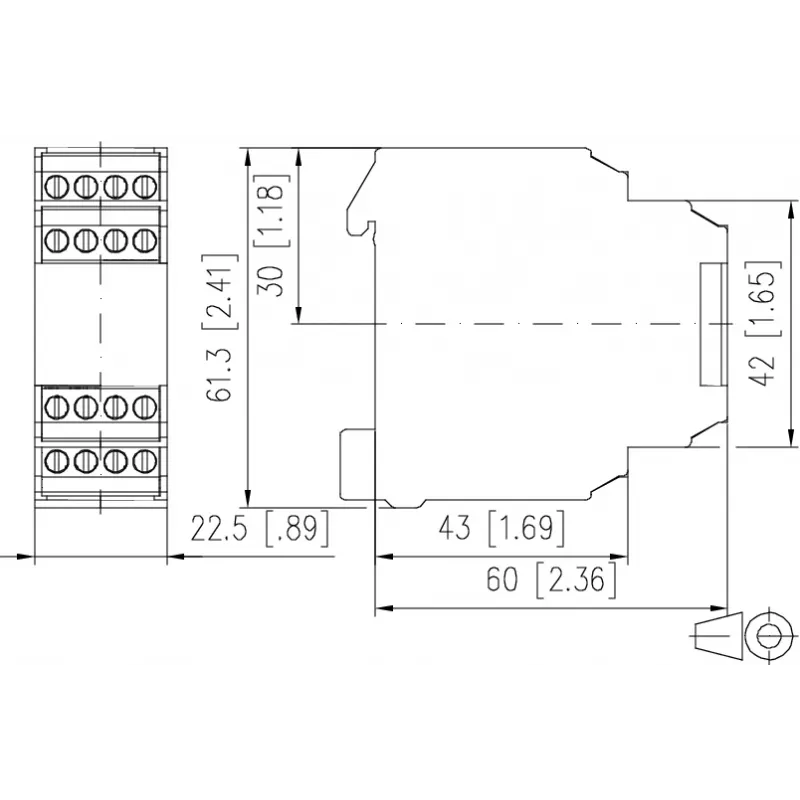

• Plotis: 22,5 mm

Kam tinka

DRIW-E16 rekomenduojama įrenginiams, kuriuose svarbu stebėti sukimosi greitį: konvejeriai, siurbliai, ventiliatoriai, maišytuvai ir kiti besisukantys mechanizmai. Idealiai tinka, kai reikia išvengti per didelio ar per mažo greičio, kuris gali sugadinti įrangą ar sutrikdyti gamybos procesą.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo įtampa neviršija 28,8 V, o jutiklio tipas atitinka pasirinktą režimą. Paleidimo delsą nustatykite šiek tiek ilgesnę nei mašinos įsibėgėjimo laikas – taip išvengsite klaidingų aliarmų.
