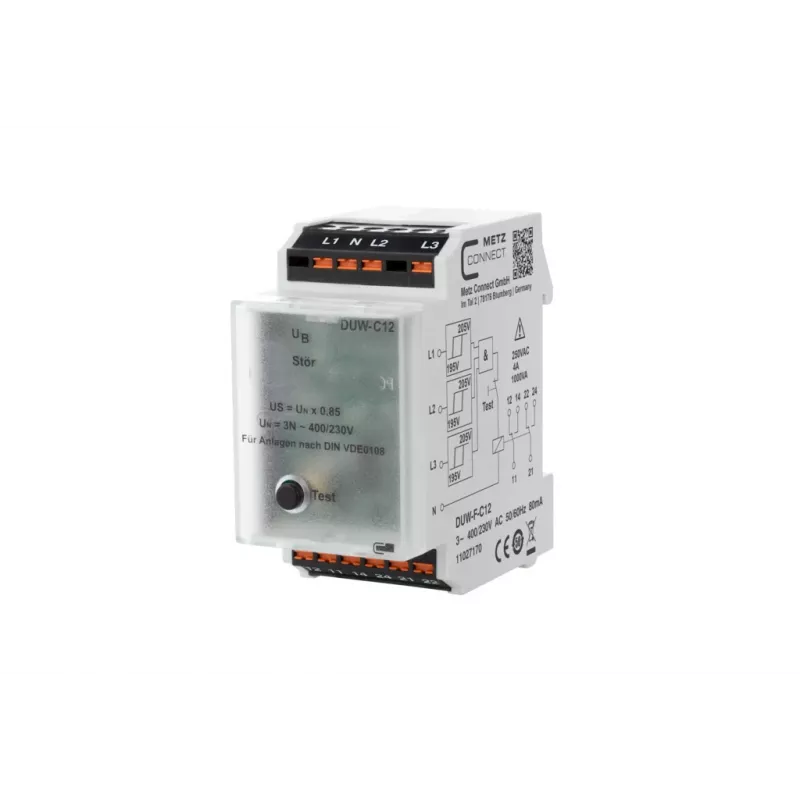

METZ Connect fazių stebėjimo relė 3x 200-480 V AC, 2 perjungimo kontaktai, DIN bėgelis 11027170

3x 200-480 V AC stebimoji įtampa ir du perjungimo kontaktai (5 A / 250 V AC) – štai ką užtikrina METZ Connect fazių stebėjimo relė 11027170. Ši relė skirta apsaugoti trifazius variklius ir įrangą nuo fazių sekos klaidų, fazės praradimo, įtampos nuokrypių ir asimetrijos. Maitinama iš stebimos įtampos, todėl nereikia papildomo maitinimo šaltinio.

Privalumai

• Kompaktiškas 2,5 TE korpusas taupo vietą valdymo spintose.
• LED indikatoriai rodo maitinimą, relės būseną ir klaidą – trikčių diagnostika akimirksniu.
• Gnybtai su varžtais užtikrina patikimą sujungimą.
• Platus įtampos diapazonas tinka daugumai pramoninių trifazių sistemų.
• Reguliuojamas asimetrijos aptikimas apsaugo variklius nuo pažeidimų dėl nesubalansuotų fazių.

Kam skirta

• Variklių apsauga siurbliuose, ventiliatoriuose, kompresoriuose ir konvejeriuose.
• Trifazių maitinimo šaltinių stebėjimas liftuose, HVAC sistemose ir staklėse.
• Signalizacija arba išjungimas praradus fazę, sukeitus seką ar nukrypus įtampai.
• Naudojimas pramoniniuose valdymo skydeliuose ir pastatų automatizavimo sistemose.

Pagrindinės specifikacijos

• Stebima įtampa: 3x 200-480 V AC (tarp fazių), 3x 115-277 V AC (tarp fazės ir nulio).

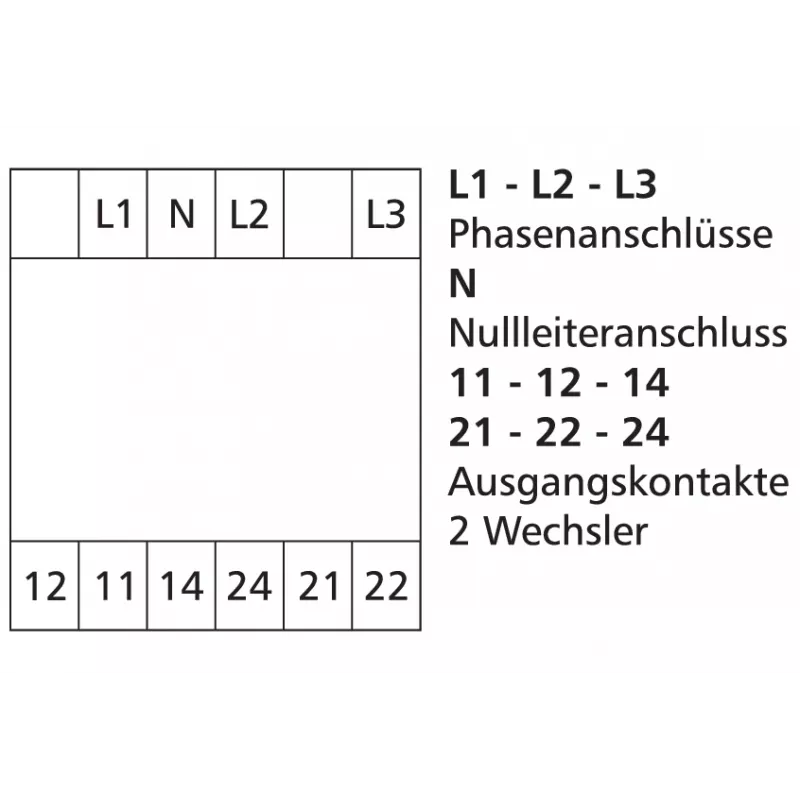

• Išėjimas: 2 perjungimo kontaktai (SPDT), 5 A / 250 V AC.
• Nepakankamos įtampos slenkstis: reguliuojamas 70-95 % nuo nominalios.
• Viršįtampio slenkstis: reguliuojamas 105-130 % nuo nominalios.
• Asimetrijos slenkstis: reguliuojamas 5-20 %.
• Reakcijos uždelsimas tON: reguliuojamas 0,1-10 s.
• Paleidimo uždelsimas tS: reguliuojamas 0,1-10 s.
• Montavimas: DIN bėgelis EN 60715, plotis 45 mm (2,5 TE).
• Darbinė temperatūra: -25 °C iki +55 °C.
• Apsauga: IP40 korpusas, IP20 gnybtai.

Naudojimo patarimai

Kritiniams trifaziams vartotojams nustatykite asimetrijos slenkstį 5 % ir reakcijos uždelsimą 0,5 s – taip greitai atjungsite esant fazių disbalansui. Paleidimo uždelsimą naudokite variklio paleidimo srovės šuoliui apeiti.
