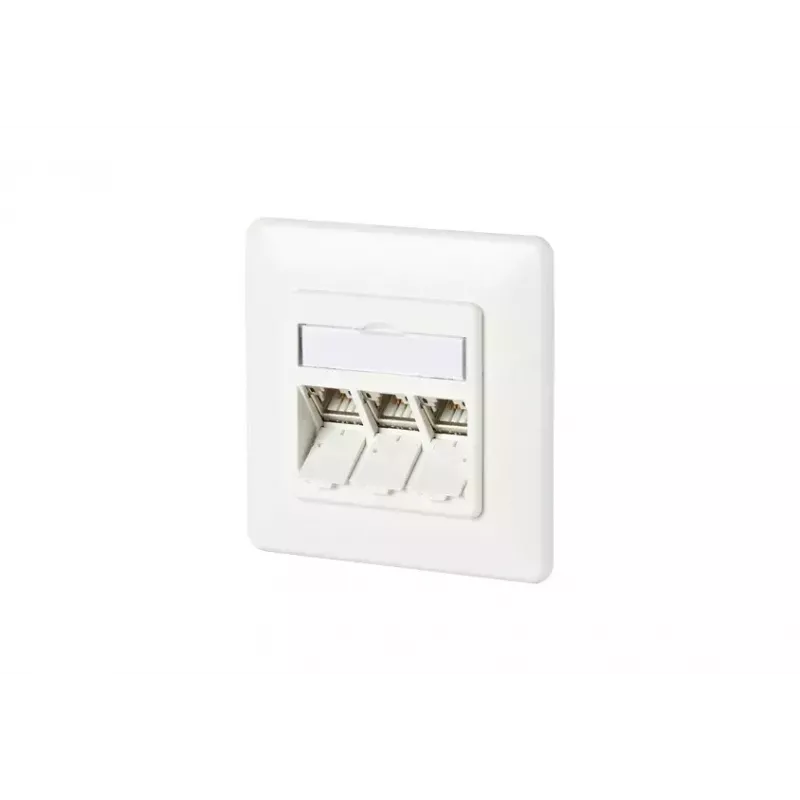

Kištukinis lizdas RJ-45 BTR NETCOM 130B11D31002-E Baltas

BTR NETCOM 130B11D31002-E yra įleidžiamas RJ-45 kištukinis lizdas, skirtas profesionaliai struktūrizuotai kabelių sistemai. Šis gaminys užtikrina patikimą 10 Gbit Ethernet ryšį (IEEE 802.3an) ir yra tinkamas tiek gyvenamosiose, tiek komercinėse patalpose, kur reikalinga aukšto našumo tinklo infrastruktūra. Lizdas komplektuojamas su C6A moduliu, orientuotu 180° kampu, ir pasižymi atsparumu trukdžiams bei ilgaamžiškumu.

Sprendžiamos problemos

Šis lizdas išsprendžia didelės spartos tinklo įrengimo iššūkius: jis palaiko 10 Gbit/s duomenų perdavimą, yra suderinamas su Power over Ethernet (PoE, PoE+ ir UPoE) ir užtikrina patikimą laidų užspaudimą be litavimo. Integruotos dulkių apsaugos ir etikečių langeliai padeda išlaikyti tvarką ir aiškiai identifikuoti prievadus.

Pagrindinės techninės specifikacijos

• Gamintojas / modelis: BTR NETCOM 130B11D31002-E
• Spalva / apdaila: Gryna balta RAL 9010, matinė struktūrizuota
• Modulis: C6A, 180° orientacija
• Standartai / sertifikatai: GHMT Cat.6A re-embedded PVP; ISO/IEC 11801 Ed.2.2; DIN EN 50173-1; TIA/EIA-568-C.2; IEC 60603-7-51 komponentų testavimas
• Veikimas: Klasė EA iki 500 MHz (atitiktis); komponentai testuoti iki 600 MHz, jungtis testuota iki 800 MHz
• Tinklas: 10 Gbit Ethernet (IEEE 802.3an)
• PoE suderinamumas: PoE, PoE+, UPoE
• Laidų užspaudimas: IDC kietiems AWG 26/1–22/1 ir suvytiems AWG 26/7–22/7
• Modulio kištuko kryptis: 45° žemyn
• Variantai: 1, 2 arba 3 prievadų
• Pastaba: Netinka montuoti standartinėse įleidžiamose arba ertmės sienų dėžutėse

Naudojimo rekomendacijos

Montuojant laikykitės struktūrizuotos kabelių sistemos standartų. Užspauskite laidus IDC jungtyse pagal laidų tipą ir AWG dydį. Įstatykite C6A modulį į įleidžiamą bloką, kad kištukas būtų nukreiptas 45° žemyn. Užfiksuokite įtempimo mažinimo elementą ant dangtelio. Įdėkite identifikavimo etiketę į langelį ir uždarykite dulkių apsaugas. Prieš pradedant eksploatuoti, patikrinkite PoE galios reikalavimus.
