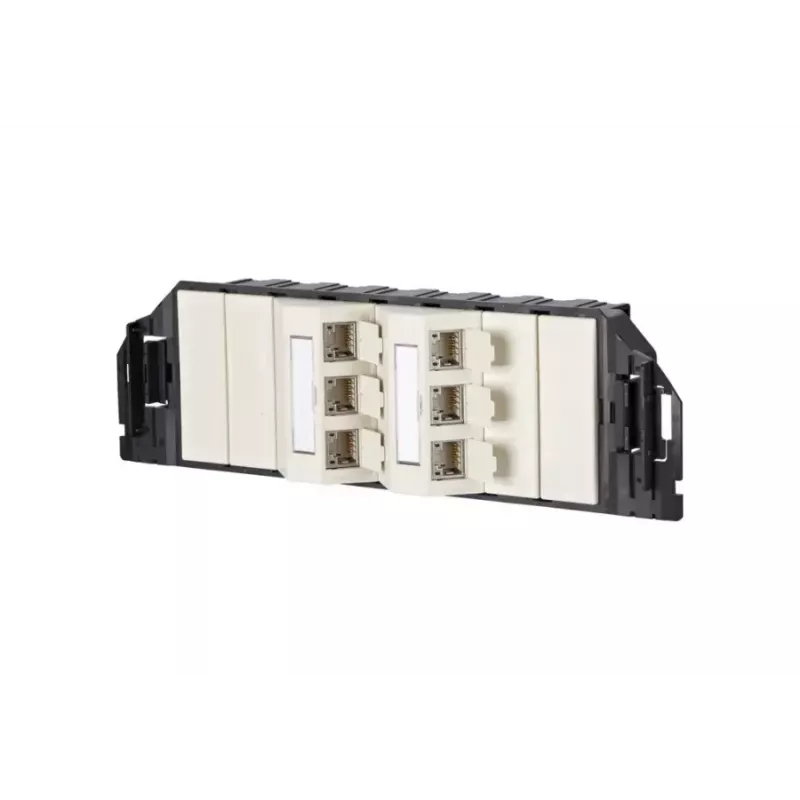

Kištukinis lizdas RJ-45 METZ CONNECT 1309310601-E juodas

Šis RJ-45 kištukinis lizdas METZ CONNECT 1309310601-E yra skirta montuoti į grindų aptarnavimo dėžes, naudojamas požeminėse paskirstymo sistemose. Jis suderinamas su OBO Bettermann (Ackermann) ir pasirinktais :hager (Electraplan Solutions) tipų grindų aptarnavimo lizdais. Lizdas naudoja GB3 konstrukciją su E-DAT moduliu, komplektuojamas su modulio rėmeliu, dangteliais ir akliniais kištukais. Prietaiso korpusas yra juodas, o dangteliai – perlų baltumo, su etikečių langu identifikavimo etiketėms; etikečių lapai įsigyjami atskirai.

Privalumai

Šis RJ-45 lizdas yra komponentų lygiu išbandytas pagal Cat.6A tarptautinius standartus ir sertifikuotas GHMT, palaiko jungtis iki 500 MHz ir tinka 10 GBit Ethernet (IEEE 802.3an), nuotoliniam maitinimui (PoE, PoE+ ir UPoE) bei HDBaseT. Įrengimas paprastas naudojant BTR 8-ių kontaktų izoliacijos išstūmimo jungtis (IDC), skirtas 2–4 porų vientisiems laidininkams AWG 26/1–22/1 ir suvytiems laidininkams su 7 varinėmis gyslomis AWG 26/7–22/7. Laidininkų priskyrimas gali būti pažymėtas pagal T568A arba T568B, o modulio kištukas orientuotas 45° kampu į viršų. Integruoti dulkių apsaugos dangteliai (taip pat spalvoti) padeda išlaikyti kontaktus švarius.

Tinkamas naudoti

• Grindų aptarnavimo lizdų įrengimui komerciniuose ir gyvenamuosiuose pastatuose
• Didelės spartos duomenų tinklams, reikalaujantiems 6A kategorijos veikimo
• Programoms, naudojančioms 10 GBit Ethernet, PoE/PoE+/UPoE ir HDBaseT

Pagrindinės specifikacijos

• Gamintojas: BTR
• Modelis/MPN: 1309310601-E
• EAN: 4250184106289
• Konstrukcija: GB3 su E-DAT moduliu
• Išbandyta/sertifikuota: komponentų lygiu išbandyta Cat.6A pagal ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2 ir IEC 60603-7-51; sertifikuota GHMT
• Veikimas: jungtis išbandyta iki 500 MHz; atitinka EA klasę
• Tinklo palaikymas: 10 GBit Ethernet (IEEE 802.3an), PoE / PoE+ / UPoE, HDBaseT
• Jungtis: BTR 8-ių kontaktų IDC, skirta 2–4 porų vientisiems AWG 26/1–22/1 ir suvytiems AWG 26/7–22/7
• Laidininkų priskyrimas: T568A arba T568B
• Modulio kištuko kryptis: 45° į viršų
• Komplekte: modulio rėmelis, dangteliai, akliniai kištukai, etikečių langas; etikečių lapas parduodamas atskirai
• Spalvos: juodas prietaiso korpusas, perlų baltumo dangteliai

Naudojimo instrukcija

Sumontuokite šį lizdą į suderinamą grindų aptarnavimo dėžę iš OBO Bettermann (Ackermann) arba palaikomą :hager Electraplan Solutions tipą. Užbaikite duomenų poras naudodami BTR 8-ių kontaktų izoliacijos išstūmimo jungtį: įkiškite 2–4 porų vientisus arba suvytus laidininkus nurodytuose AWG diapazonuose ir suspauskite IDC, kad būtų patikimas kontaktas. Pasirinkite ir pažymėkite laidininkų priskyrimą pagal T568A arba T568B. Užfiksuokite modulį į pateiktą rėmelį, uždėkite dangtelius arba aklinius kištukus pagal poreikį ir uždarykite etikečių langą su identifikavimo etikete.

Rekomendacijos

Geriausiam veikimui naudokite 6A kategorijos kabelius ir patikrinkite įrengimą atitinkama matavimo įranga. Laikykitės vietinių įrengimo taisyklių ir gamintojo nurodymų dėl maitinimo per Ethernet ir 10 GBit Ethernet diegimo. Laikykite ir montuokite su dulkių apsaugos dangteliais, kol bus atlikti prijungimai.
