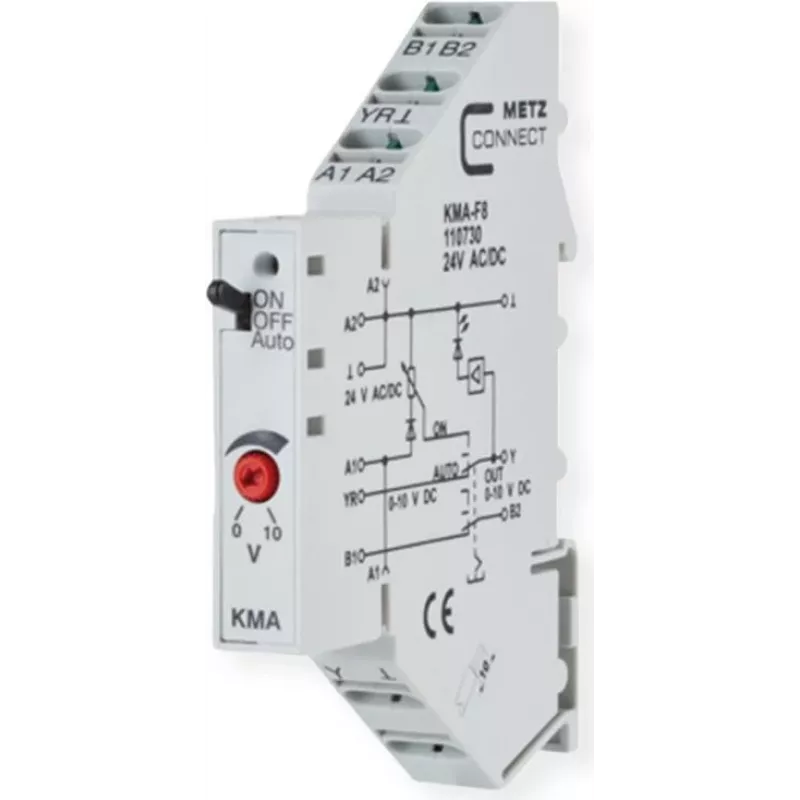

METZ CONNECT Analoginio signalo keitiklis KMA-F8 110730

Kompaktiškas DIN bėgio korpusas su varžtinėmis gnybtų kaladėlėmis – pirmas dalykas, kurį pastebėsite šiame METZ CONNECT KMA-F8 keitiklyje. Jis skirtas tiems, kuriems reikia patikimai ir tiksliai paversti varžos jutiklių signalus į standartinius analoginius signalus, tinkamus PLC ir valdikliams. Nuo 1 kΩ iki 100 kΩ varžos įėjimas konvertuojamas į pasirenkamą 0–10 V DC įtampą arba 4–20 mA DC srovę. Reguliuojami nulinio taško ir diapazono potenciometrai leidžia tiksliai kalibruoti įvairiems jutiklių tipams.

Kam skirtas

Šis keitiklis idealiai tinka HVAC technikams, pastatų automatizavimo inžinieriams ir pramoninių valdymo sistemų integratoriams, kuriems reikia patikimo, vietą taupančio sprendimo varžiniams jutiklių signalams konvertuoti. Jis ypač tinka ten, kur potenciometrai naudojami užduočiai nustatyti, arba kai NTC/PTC temperatūros jutikliai ir Pt1000 RTD turi būti prijungti prie standartinių analoginių įėjimų.

Pagrindinės savybės

• Varžos įėjimą (1 kΩ–100 kΩ) paverčia standartiniais analoginiais signalais
• Pasirenkamas išėjimas: 0–10 V DC įtampa arba 4–20 mA DC srovė per DIP jungiklius
• Platus maitinimo įtampos diapazonas: 24 V AC/DC ±15%
• Reguliuojamas nulinis taškas ir diapazonas preciziniam kalibravimui
• Montavimas ant DIN bėgio (TS35) – greitas įdiegimas valdymo spintose
• Kompaktiškas poliamido korpusas su IP20 apsauga
• Mažos energijos sąnaudos: <1,5 VA (AC) / <0,5 W (DC)

Specifikacijos

• Produkto tipas: analoginio signalo keitiklis
• Įėjimo tipas: varža (potenciometras, NTC/PTC, Pt1000)
• Įėjimo varžos diapazonas: 1 kΩ–100 kΩ (reguliuojamas)
• Išėjimo signalas: įtampa 0–10 V DC arba srovė 4–20 mA DC (pasirenkama)
• Maitinimo įtampa: 24 V AC/DC ±15%
• Energijos suvartojimas: <1,5 VA (AC) / <0,5 W (DC)
• Montavimas: DIN bėgis TS35
• Kanalų skaičius: 1
• Darbinė temperatūra: 0 °C … +50 °C
• Sandėliavimo temperatūra: -20 °C … +70 °C
• Apsaugos klasė: IP20
• Prijungimas: varžtiniai gnybtai, maks. 2,5 mm²
• Tikslumas: ±0,5 % visos skalės
• GALVANINĖ IZOLIACIJA: ne
• Korpuso medžiaga: poliamidas (PA)
• Sertifikatai: CE
• Taikymo sritys: pastatų automatizavimas, HVAC sistemos, pramoninis valdymas

Naudojimas

Prieš jungdami įsitikinkite, kad jutiklio varžos diapazonas patenka į reguliuojamą įėjimo intervalą. DIP jungikliais pasirinkite išėjimo tipą, atitinkantį jūsų valdiklio analoginį įėjimą. Siekdami didžiausio tikslumo, sumontavę atlikite dviejų taškų kalibravimą naudodami nulinio taško ir diapazono potenciometrus. Užtikrinkite stabilų maitinimo įtampą, neviršijančią nurodytos tolerancijos, kad išvengtumėte matavimo dreifo.

Patarimas: jei naudojate Pt1000 jutiklį, pirmiausia nustatykite nulinį tašką esant žemiausiai darbinei temperatūrai, o diapazoną – esant aukščiausiai. Taip užtikrinsite tiesinę charakteristiką visame matavimo intervale. Periodiškai patikrinkite gnybtų priveržimą – dėl vibracijos jie gali atsilaisvinti ir sukelti signalo trikdžius.
