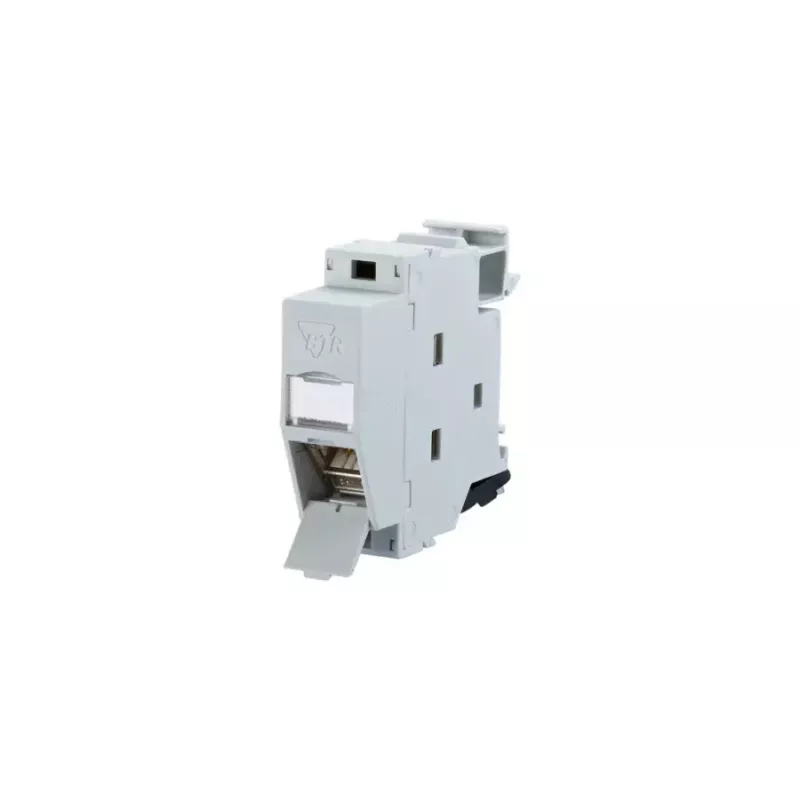

Lizdas RJ-45 METZ CONNECT 130B127003-E Pilka

Šis METZ CONNECT RJ-45 lizdas skirtas montuoti ant TH35 bėgelio pagal DIN EN 60715 standartą elektros skirstomuosiuose skyduose tiek gyvenamosiose, tiek pramoninėse patalpose. Jis pritaikytas struktūrizuotam kabelių tinklui, užtikrinančiam 10 Gbit/s Ethernet ryšį ir maitinimą per Ethernet (PoE). Integruotas Cat.6A 270° modulis užtikrina aukštą dažnių juostos plotį iki 500 MHz, o komponentas testuotas iki 600 MHz, o jungtis – iki 800 MHz. Kabelio įvedimas ir kištuko kryptis yra 45° kampu žemyn, o įrenginyje yra įmontuotas dulkių dangtelis.

Privalumai

• Palaiko 10 GBit Ethernet (IEEE 802.3an) ir visas PoE versijas: PoE, PoE+, UPoE, 4PPoE.
• Sertifikuotas pagal GHMT ir atitinka ISO/IEC 11801, DIN EN 50173-1, TIA/EIA-568-C.2, IEC 60603-7-51 standartus.
• 1 HP plotis leidžia sumontuoti kelis modulius standartiniame skyde.
• IDC gnybtai tinka tiek vientisiems (AWG 26/1–22/1), tiek suvytiems (AWG 26/7–22/7) laidams.
• Ant užspaudimo dangtelio pažymėtas T568A ir T568B laidų išdėstymas, supaprastinantis montavimą.

Pagrindinės techninės specifikacijos

• Gamintojas: BTR (METZ CONNECT modulis)
• Modelis / MPN: 130B127003-E
• EAN: 4250184136552
• Montavimas: TH35 bėgelis pagal DIN EN 60715
• Modulis: Cat.6A individualus RJ45, 270°
• Veikimo klasė: EA iki 500 MHz (komponentas testuotas iki 600 MHz, jungtis iki 800 MHz)
• Standartai: ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2, IEC 60603-7-51; GHMT sertifikuota
• Kabelio įvedimas / kištuko kryptis: 45° iš apačios, 45° žemyn
• Laidų užspaudimas: IDC AWG 26/1–22/1 (vientisi) ir AWG 26/7–22/7 (suvyti)
• Plotis: 1 HP (iki 12 REG plius standartiniuose skyduose)
• Apsauga: tiesioginio kontakto dangtelis; dulkių dangtelis; I apsaugos klasei – potencialų išlyginimas per integruotą plokštę; II apsaugos klasei – nuimama spyruoklė ir montavimas izoliuotame skyde

Naudojimo pavyzdžiai

• Struktūrizuotas kabelių tinklas gyvenamuosiuose ir komerciniuose skirstomuosiuose skyduose
• 10 GBit Ethernet tinklai ir didelės spartos duomenų jungtys
• Sistemoms, naudojančioms maitinimą per Ethernet (PoE, PoE+, UPoE, 4PPoE)
• HDBaseT signalo perdavimas
• Kompaktiški įrenginiai, kur keli RJ45 lizdai montuojami ant TH35 bėgelio
