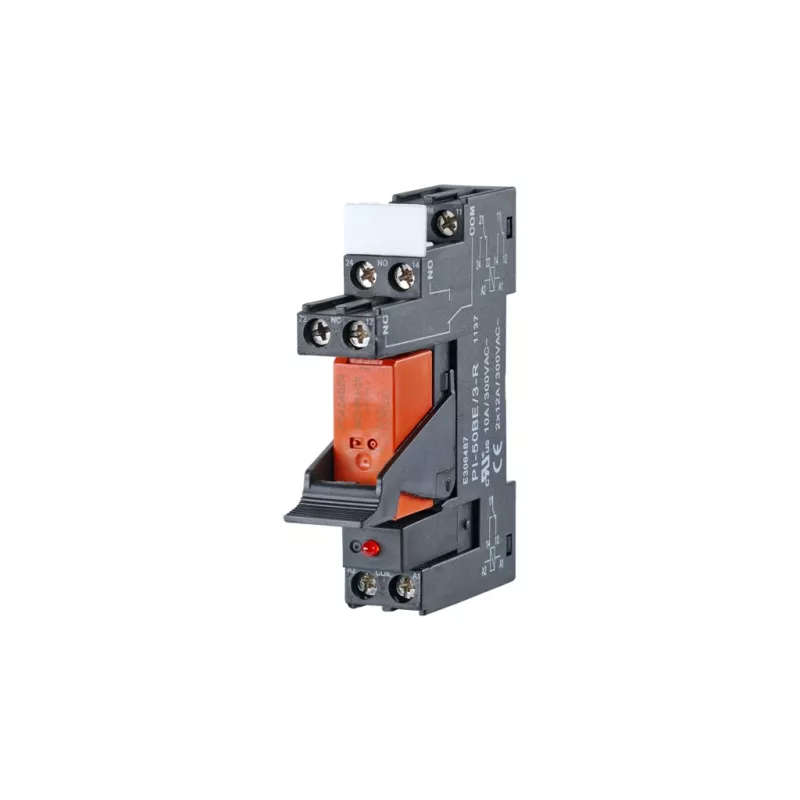

METZ CONNECT 11051025 Galios relės modulis 24 V DC, 1 CO, 16 A, DIN bėgiui, juodas/oranžinis

16 A perjungimo srovė ir iki 4000 VA perjungimo galia – šis METZ CONNECT 11051025 modulis skirtas patikimam didelių apkrovų valdymui pramonės automatizavimo ir pastatų technikos sistemose. 24 V DC ritė ir vienas perjungiamasis kontaktas (1 CO / SPDT) užtikrina lankstumą įvairiose valdymo grandinėse.

Kodėl verta rinktis

• Didelė perjungimo galia: 16 A / 250 V AC, iki 4000 VA
• Kompaktiškas DIN bėgio korpusas iš poliamido (PA), juodas/oranžinis
• Integruotas laisvos eigos diodas apsaugo valdymo grandines nuo ritės indukcijos viršįtampių
• Žalias LED indikatorius aiškiai rodo veikimo būseną
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +70 °C

Techniniai duomenys

• Ritės įtampa: 24 V DC
• Kontaktų konfigūracija: 1 perjungiamasis (SPDT)
• Nominali kontaktų srovė: 16 A
• Maksimali perjungimo įtampa: 250 V AC
• Maksimali perjungimo galia: 4000 VA
• Kontaktų medžiaga: sidabro nikelis (AgNi)
• Montavimas: DIN bėgis TS35
• Prijungimas: varžtiniai gnybtai
• Izoliacijos įtampa tarp ritės ir kontaktų: 4 kV AC
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Korpuso medžiaga: poliamidas (PA)
• Spalva: juoda/oranžinė

Kam tinka

Šis modulis rekomenduojamas elektros skydų montuotojams, automatizavimo inžinieriams ir pastatų valdymo sistemų integratoriams, kuriems reikia patikimo tarpinės relės sprendimo su aiškia būsenos indikacija ir integruota ritės apsauga. Dėl 16 A kontaktų jis tinka tiek mažoms variklių apkrovoms, tiek apšvietimo grandinėms, tiek kitiems įrenginiams, kurių maitinimo grandinės reikalauja patikimo perjungimo.

Naudojimas

Modulis tvirtinamas ant standartinio TS35 DIN bėgio. Valdymo įtampa 24 V DC prijungiama prie ritės gnybtų, o perjungiamasis kontaktas naudojamas apkrovos grandinei jungti. Prieš montuodami įsitikinkite, kad laisvos eigos diodas prijungtas teisingu poliškumu, jei naudojate išorinį valdymo šaltinį. Varžtiniai gnybtai užtikrina patikimą ir ilgaamžį laidų sujungimą.

Patarimas: montuodami šalia kitų modulių palikite bent 10 mm tarpą ventiliacijai, ypač jei aplinkos temperatūra viršija 55 °C. Reguliariai patikrinkite gnybtų priveržimą – vibracija gali laikui bėgant atlaisvinti varžtus.
