METZ CONNECT 11027613 daugiafunkcė laiko relė, 24V AC/DC, 2W, 1 CO, 0,05s–100h, DIN bėgiui

17,5 mm korpusas – tai viena modulinė vieta skydelyje, kurią ši relė užima, bet jos funkcionalumas gerokai viršija įprastą laiko relę. METZ CONNECT 11027613 siūlo septynias pasirenkamas laiko funkcijas ir itin platų reguliuojamą laiko intervalą nuo 0,05 sekundės iki 100 valandų. Tai sprendimas, kuris pravers ten, kur reikia tikslaus laiko valdymo, o vietos skydelyje – nedaug.

Kodėl verta rinktis

• Lankstus laiko diapazonas: 7 intervalai nuo 0,05 s iki 100 h leidžia realizuoti tiek trumpus impulsus, tiek ilgus uždelsimus.

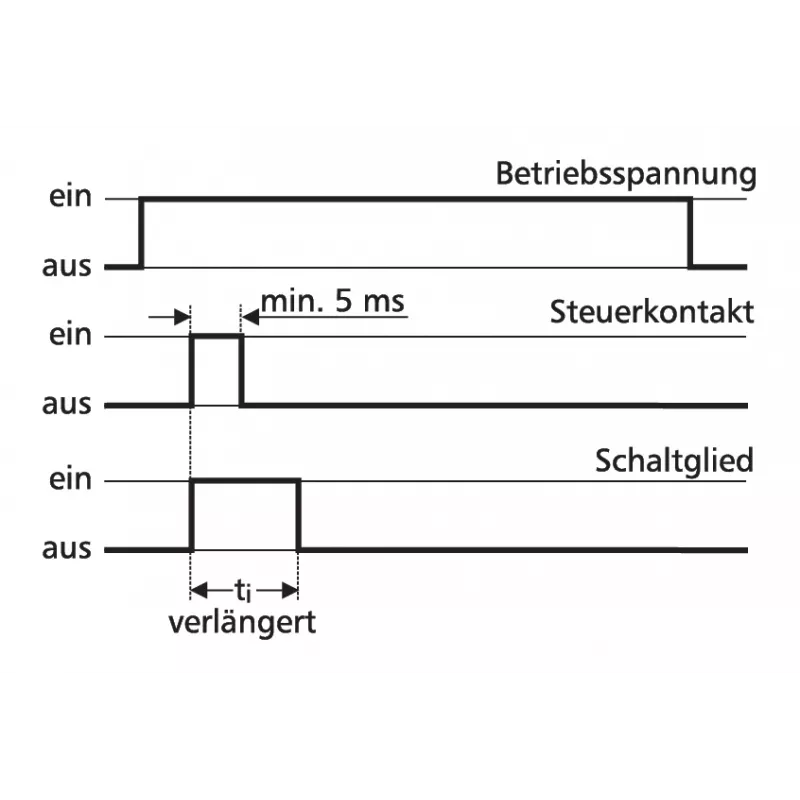

• Septynios funkcijos: įjungimo uždelsimas, išjungimo uždelsimas, impulsų generatorius ir kitos – viską nustatote priekiniais jungikliais.
• Kompaktiškas korpusas: 17,5 mm plotis (1 TE) taupo DIN bėgio vietą.
• Patikimas perjungimas: 1 perjungiamasis kontaktas (SPDT), atlaiko iki 8 A / 250 V AC.
• Ilgaamžiškumas: mechaninis tarnavimo laikas – 10⁷ ciklų, elektrinis – 10⁵ ciklų esant vardinei apkrovai.

Kam skirta

Ši relė skirta skydų surinkėjams, sistemų integratoriams ir techninės priežiūros specialistams, kurie projektuodami valdymo spintas ieško patikimo, vietą taupančio laiko valdymo sprendimo. Ji tinka pastatų automatizavimo, mašinų valdymo ir procesų pramonės srityse, kur yra 24 V AC/DC maitinimo šaltinis.

Pagrindinės specifikacijos

• Maitinimo įtampa: 24 V AC/DC
• Galia: 2 W
• Išėjimo kontaktas: 1 perjungiamasis (SPDT)
• Maksimali perjungimo srovė: 8 A
• Maksimali perjungimo įtampa: 250 V AC
• Laiko intervalas: 0,05 s – 100 h (7 intervalai)
• Funkcijų skaičius: 7
• Montavimas: DIN bėgis (EN 60715)
• Prijungimas: varžtiniai gnybtai
• Plotis: 17,5 mm (1 TE)
• Apsaugos klasė: IP20 (korpusas), IP40 (priekis)
• Darbinė temperatūra: -25 °C iki +55 °C
• Sandėliavimo temperatūra: -40 °C iki +70 °C
• Izoliacijos įtampa: 2,5 kV (įėjimas/išėjimas)

Naudojimo patarimai

Prieš įjungdami maitinimą, nustatykite reikiamą funkciją ir laiko intervalą priekiniais jungikliais. Įsitikinkite, kad apkrova neviršija vardinės perjungimo srovės ir įtampos. Jei jungiate indukcinę apkrovą, rekomenduojama naudoti gesinimo grandinę (RC) arba varistorių – taip prailginsite kontaktų tarnavimo laiką.

Patarimas: Jei reikia kelių skirtingų laiko uždelsimų viename skydelyje, ši relė gali atstoti kelias atskiras – taip sutaupysite vietos ir sumažinsite komponentų skaičių. Visada laikykitės gamintojo nurodytų elektros parametrų ir montavimo taisyklių.
