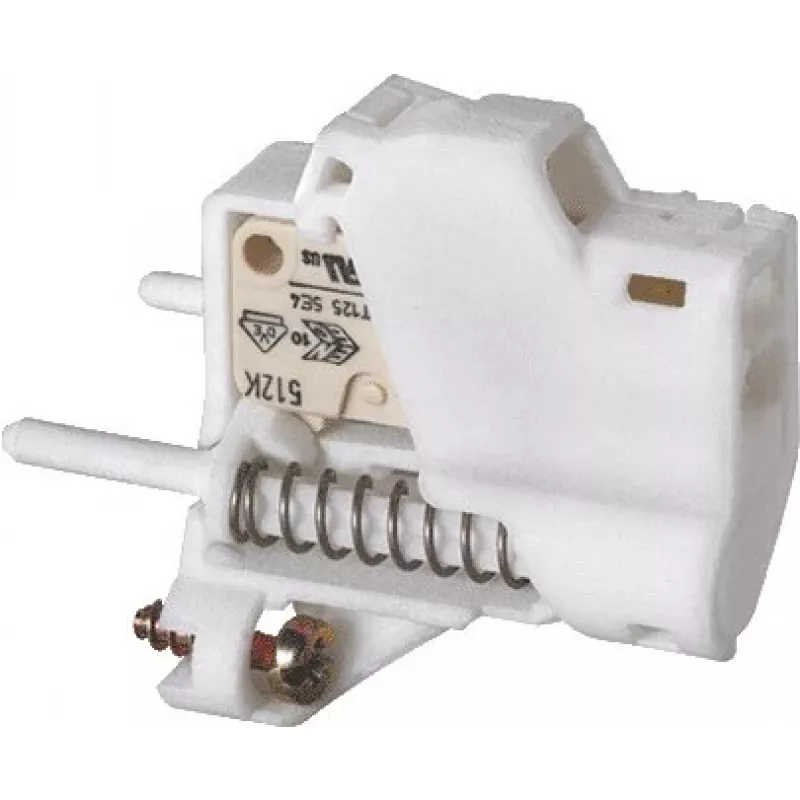

MENNEKES pagalbinis kontaktinis jungiklis 41000 CEE įrenginiams

Kai reikia patikimai žinoti, ar CEE kištukas tikrai įkištas į lizdą, standartiniai sprendimai dažnai nepakanka. MENNEKES 41000 pagalbinis kontaktinis jungiklis išsprendžia šią problemą – jis mechaniškai reaguoja į kištuko įkišimą ir pateikia signalą valdymo sistemai. Skirtas MENNEKES AMAXX ir PowerTOP Xtra serijų CEE lizdams bei įvadams, šis jungiklis užtikrina suderinamumą be papildomų adapterių.

Kodėl verta rinktis

• Vienas NO (normaliai atviras) kontaktas būsenos signalizacijai ar valdymui
• 10 A esant 250 V AC (AC-15) – tinka pramoninėms grandinėms
• Mechaninis įjungimas įkišus CEE kištuką – jokio papildomo maitinimo
• Sraigtiniai gnybtai priima 1,5–2,5 mm² laidininkus
• Kompaktiškas vidinis montavimas, IP20 apsaugos klasė
• Darbinė temperatūra nuo -25 °C iki +40 °C
• Termoplastikinis korpusas, juodos / pilkos spalvos

Kaip naudoti

Jungiklis montuojamas MENNEKES CEE lizdo ar įvado viduje. Įkišus kištuką, kontaktas persijungia ir galima siųsti signalą į PLC, indikacinę lemputę ar saugos blokavimo grandinę. Sraigtiniai gnybtai užtikrina patikimą sujungimą su viengysliais ar daugiagysliais laidais. Termoplastikinis korpusas atlaiko pramoninę aplinką, o komponentas atitinka IEC 60309 standartą.

Techniniai duomenys

• Produkto tipas: pagalbinis kontaktinis jungiklis
• Kontakto konfigūracija: 1 NO (normaliai atviras)
• Nominali darbinė srovė (AC-15): 10 A
• Nominali darbinė įtampa: 250 V AC
• Pritaikymas: CEE sieniniai lizdai ir įvadai
• Suderinamumas: MENNEKES AMAXX, PowerTOP Xtra serijos
• Funkcija: būsenos stebėjimas, signalizacija, valdymas
• Montavimo tipas: vidinis, įrenginio korpuse
• Prijungimas: sraigtiniai gnybtai
• Gnybtų skaičius: 2
• Suveikimo būdas: mechaninis (įkišus CEE kištuką)
• Korpuso medžiaga: termoplastikas
• Darbinė temperatūra: -25 °C iki +40 °C
• Laikymo temperatūra: -40 °C iki +70 °C
• Apsaugos klasė (komponento): IP20
• Standartai: IEC 60309 (susiję)
• Gnybtų talpa: 1,5–2,5 mm²
• Spalva: juoda / pilka

Pabaigai

Patikimam kištuko būsenos aptikimui MENNEKES CEE sistemose rinkitės 41000 – OEM patvirtintas sprendimas, nereikalaujantis jokių modifikacijų.
