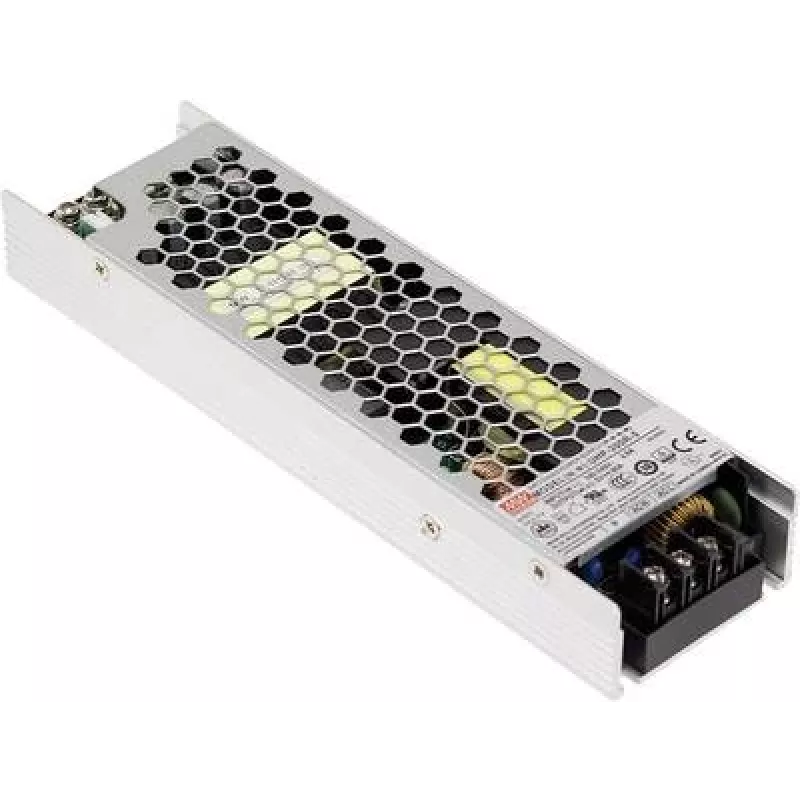

Maitinimo adapteris/inverteris MEAN WELL UHP-200R-12, 200 W, 12 V išėjimas, 90–264 V įėjimas, RoHS

MEAN WELL UHP-200R-12 yra plonas uždaras kintamosios srovės į nuolatinę maitinimo šaltinis su aktyviu galios faktoriaus korektoriumi (PFC), tiekiantis vieną 12 VDC išėjimą iki 16,7 A (200 W). Šis įrenginys priima platų įėjimo įtampos diapazoną 90–264 VAC ir yra sukurtas kompaktiškoms instaliacijoms, kur reikalingas patikimas, RoHS reikalavimus atitinkantis nuolatinės srovės šaltinis. Jo matmenys yra 55 × 194 × 26 mm, o tiekiamas pakuotėmis po 24 vnt.

Privalumai

UHP-200R-12 pasižymi mažu plotu ir uždaru plonu korpusu, tinkančiu erdvės ribojamoms instaliacijoms, aktyvia galios faktoriaus korekcija geresniam tinklo suderinamumui bei DC OK signalu sistemos stebėjimui. Platus įėjimo diapazonas leidžia naudoti su pasauliniais kintamosios srovės tinklais, o RoHS atitiktis palaiko aplinkosaugos reikalavimus atitinkančias programas.

Tinka

• Pramoninėms valdymo spintoms ir automatikos įrangai
• Komerciniams elektroniniams įrenginiams, kuriems reikalinga stabili 12 V nuolatinė srovė
• Tinklo ir ryšių įrenginiams su nuotoliniu stebėjimu
• Įterptinėms sistemoms ir prekybos terminalams

Pagrindinės techninės specifikacijos

• Išėjimo įtampa: 12 VDC
• Išėjimo srovė: 16,7 A (maksimali)
• Išėjimo galia: 200 W
• Įėjimo įtampa: 90–264 VAC
• Forma: plonas uždaras maitinimo šaltinis
• Apsauga / ypatybė: aktyvus PFC, DC OK signalas
• Matmenys: 55 × 194 × 26 mm
• Atitiktis: RoHS

Kaip naudoti

Įdiekite UHP-200R-12 tinkamoje elektros spintoje su pakankama ventiliacija ir tvirtu pritvirtinimu. Prijunkite kintamosios srovės įėjimą prie tinkamo nominalo tinklo (90–264 VAC) naudodami atitinkamus laidus ir apsaugos įtaisus. Prijunkite 12 VDC išėjimą prie apkrovos, užtikrindami poliškumą ir kad bendra apkrova neviršytų 16,7 A. Naudokite DC OK signalą nuotoliniam stebėjimui ar tarpusavio blokavimo funkcijoms pagal jūsų sistemos poreikius.

Rekomendacijos

Užtikrinkite, kad maitinimo šaltinis būtų montuojamas taip, kad būtų užtikrintas oro srautas, ir laikykite atokiau nuo šilumos šaltinių. Patikrinkite įėjimo saugiklius ir įžeminimą pagal vietinius standartus. Siekiant ilgalaikio patikimumo, venkite nuolatinės apkrovos esant maksimaliai vardinei srovei ir laikykitės gamintojo montavimo bei saugos instrukcijų.
