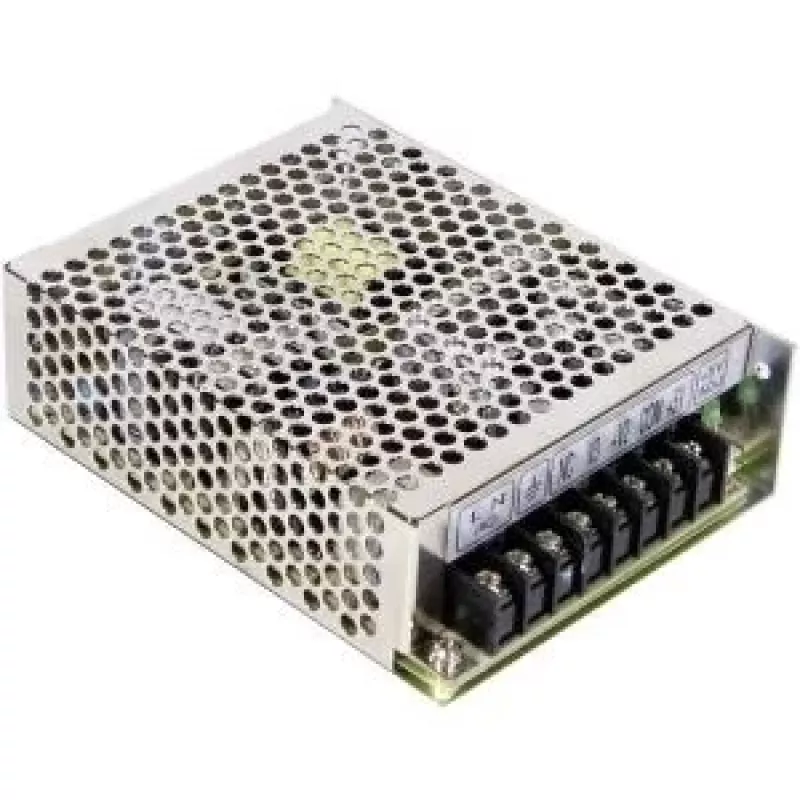

MEAN WELL RT-65C 65W trijų išėjimų perjungiamasis maitinimo šaltinis 5V 8A 12V 2.5A -12V 0.5A

Kai reikia vienu metu maitinti logikos grandines, variklius, jutiklius ir ryšio modulius, vienas maitinimo šaltinis su trimis išėjimais gali žymiai supaprastinti sistemos konstrukciją. MEAN WELL RT-65C – tai 65 W uždaromas perjungiamasis maitinimo šaltinis, turintis tris izoliuotus išėjimus: +5 V (iki 8 A), +12 V (iki 2,5 A) ir -12 V (iki 0,5 A). Jis skirtas montuoti į įrenginio korpusą ir veikia su universalia kintamosios srovės įtampa.

Kodėl verta rinktis

RT-65C sujungia tris išėjimus viename kompaktiškame korpuse, todėl sumažėja reikalingų komponentų skaičius ir laidų kiekis. Universalus įėjimo įtampos diapazonas leidžia naudoti bet kokioje elektros tinkle įtampoje visame pasaulyje, o įmontuotos apsaugos užtikrina ilgalaikį patikimumą sudėtingomis sąlygomis. Vidutinis laikas tarp gedimų (MTBF) viršija 200 000 valandų, todėl šis maitinimo šaltinis yra ekonomiškas sprendimas kelių įtampų sistemoms.

Pagrindinės specifikacijos

• Išėjimo galia: 65 W bendra, trys išėjimai
• 1 išėjimas: +5 V DC, 0–8 A
• 2 išėjimas: +12 V DC, 0–2,5 A
• 3 išėjimas: -12 V DC, 0–0,5 A
• Įėjimo įtampa: 88–264 VAC arba 125–373 VDC
• Naudingumas: 78 %
• Apsaugos: trumpasis jungimas, perkrova, viršįtampis
• Aušinimas: laisva oro konvekcija
• Darbinė temperatūra: -20 … +70 °C
• Saugos standartai: UL60950-1, TUV EN60950-1, CB, CE

Kam tinka

• Pramoninės automatizavimo ir valdymo sistemos
• Bandymų ir matavimų įranga
• Telekomunikacijų įrenginiai
• LED apšvietimas ir ekranai
• Bendri elektronikos projektai, kuriems reikia kelių nuolatinės srovės įtampų

Kaip naudoti

RT-65C tvirtinamas prie korpuso varžtais, o laidai jungiami prie gnybtų su varžtais. Įrenginys neturi ventiliatoriaus, todėl veikia tyliai. Svarbu, kad bendra visų išėjimų galia neviršytų 65 W. +5 V ir +12 V kanalai turi bendrą įžeminimą, o -12 V kanalas yra izoliuotas.

Geros žinoti

Maitinimo šaltinis turi perforuotą metalinį korpusą, užtikrinantį šilumos išsiskyrimą. Jis skirtas montuoti į įrenginio korpusą. Prieš jungdami patikrinkite, ar apkrova neviršija kiekvieno kanalo nominalios srovės ir bendros 65 W galios.

Patarimas: jei naudojate -12 V kanalą, atkreipkite dėmesį, kad jis yra izoliuotas nuo kitų kanalų, todėl įžeminimą junkite atskirai. Visada palikite bent 20 % galios rezervą, kad maitinimo šaltinis neveiktų esant maksimaliai apkrovai – taip prailginsite jo tarnavimo laiką.
