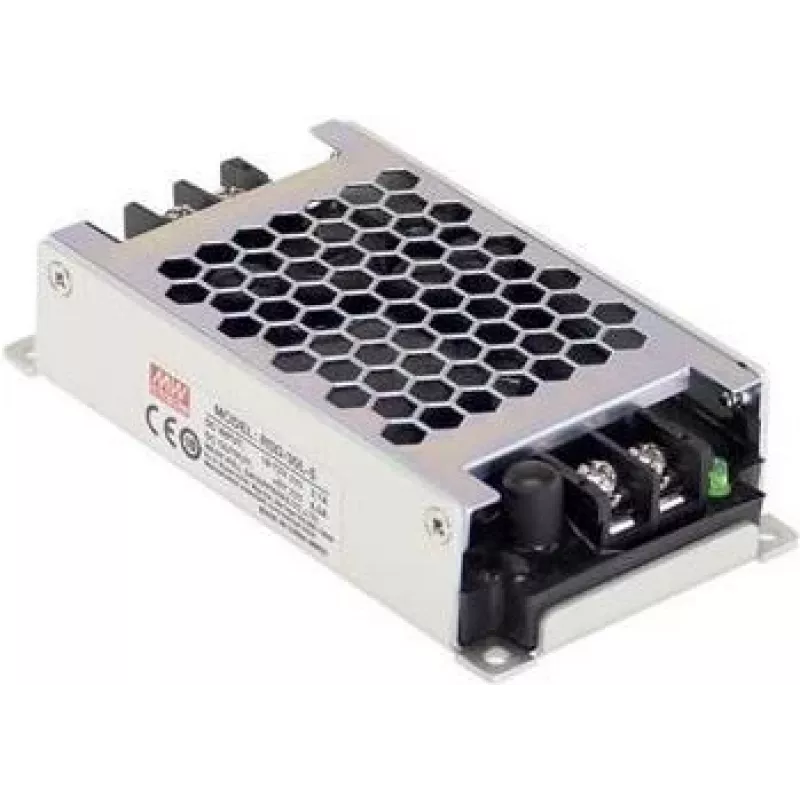

Maitinimo adapteris/inverteris MEAN WELL RSD-30H-24 — 30 W, 24 V išėjimas, 40–160 V įėjimas, RoHS

MEAN WELL RSD-30H-24 yra kompaktiškas nuolatinės srovės (DC-DC) keitiklis, uždarame korpuse, tiekiantis stabilizuotą 24 Vdc išėjimą iki 1,25 A srove. Jis skirtas naudoti ten, kur erdvė yra ribota, o maitinimo šaltinis turi veikti plačiame 40–160 Vdc įėjimo įtampos diapazone. Šis 30 W galios adapteris/inverteris atitinka geležinkelių standartą EN50155 ir užtikrina 4000 Vdc izoliaciją tarp įėjimo ir išėjimo. Prietaiso matmenys yra 60 × 113 × 25 mm, jis atitinka RoHS reikalavimus, todėl tinka pramoniniams valdikliams, telekomunikacijų įrangai ir įterptinėms sistemoms, kurioms reikalinga stabili 24 V įtampa.

Privalumai

Kompaktiškas korpusas užtikrina stabilų 24 V išėjimą su iki 30 W nuolatine galia, užtikrinant patikimą veikimą ribotoje erdvėje. Platus 40–160 Vdc įėjimo diapazonas leidžia naudoti įvairius nuolatinės srovės šaltinius ir atlaiko pereinamuosius procesus. Atitiktis geležinkelių standartui EN50155 ir aukšta izoliacijos įtampa tarp įėjimo ir išėjimo padidina saugumą ir elektromagnetinį suderinamumą transporto bei pramoninėse aplinkose. RoHS atitiktis sumažina pavojingų medžiagų kiekį komponentų konstrukcijoje.

Tinka

• Pramoninėms valdymo sistemoms, kurioms reikalingas kompaktiškas 24 Vdc maitinimo šaltinis
• Telekomunikacijų įrangai ir nuotolinėms stotims su plačiu DC įėjimo įtampos diapazonu
• Įterptinėms sistemoms ir automatikos moduliams ribotoje erdvėje
• Geležinkelių ir transporto elektronikai, atitinkančiai EN50155

Pagrindinės techninės specifikacijos

• Išėjimas: 24 Vdc, iki 1,25 A (30 W)
• Įėjimo įtampos diapazonas: 40–160 Vdc
• Izoliacijos įtampa: 4000 Vdc tarp įėjimo ir išėjimo
• Standartai: suprojektuotas atitikti EN50155 geležinkelių reikalavimus
• Korpuso tipas: uždaras DC-DC keitiklis
• Matmenys: 60 × 113 × 25 mm
• Atitinka RoHS

Kaip naudoti

Įrenkite keitiklį vietoje su tinkama ventiliacija ir pritvirtinkite pagal korpuso montavimo rekomendacijas. Prijunkite DC įėjimą nurodytame 40–160 V diapazone ir patikrinkite poliškumą prieš įjungiant. Prijunkite 24 V išėjimą prie apkrovos, užtikrindami, kad bendra srovė neviršytų 1,25 A. Laikykitės gamintojo dokumentacijoje nurodytų aplinkos temperatūros ir montavimo orientacijos apribojimų, kad išlaikytumėte našumą ir ilgaamžiškumą.

Rekomendacijos

Patikimam veikimui užtikrinkite apsaugą nuo įėjimo pereinamųjų procesų ir viršsrovių šaltinyje, o maitinimo ir signalų laidus tieskite taip, kad sumažintumėte elektromagnetinius trukdžius. Naudokite tinkamus saugiklius arba grandinių apsaugą tiek įėjimo, tiek išėjimo linijose, o diegdami geležinkelių ar transporto programose laikykitės EN50155 montavimo praktikos.
