Maitinimo adapteris/inverteris MEAN WELL RID-125-1224, 125 W, 12 V išėjimas, 176–264 V įėjimas

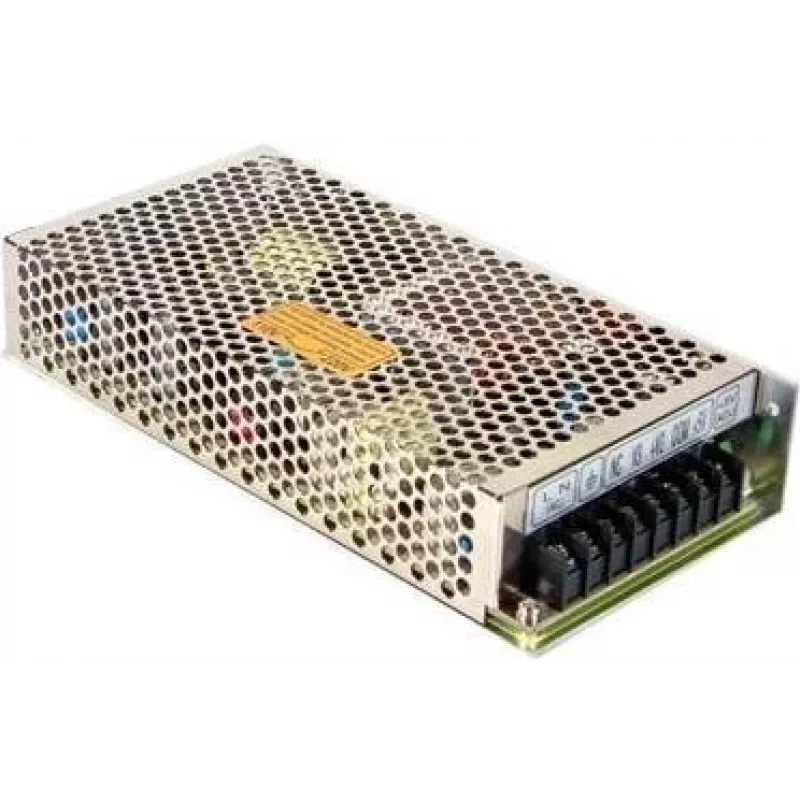

MEAN WELL RID-125-1224 yra uždaras kintamosios į nuolatinės srovės maitinimo šaltinis su dviem izoliuotais išėjimais, tiekiantis 12 V DC 7 A ir 24 V DC 5 A. Įrenginys priima plačią kintamosios įtampos įėjimo diapazoną 176–264 V ir užtikrina 125 W bendrą išėjimo galią kompaktiškame korpuse (98 × 199 × 38 mm). Aušinimas vyksta natūralia oro konvekcija, todėl nereikia ventiliatorių, o tai sumažina judančių dalių skaičių ir priežiūros poreikį. Atitinka RoHS reikalavimus, todėl tinka įrengimui vietose, kur ribota erdvė ir ventiliacija.

Privalumai

• Du izoliuoti išėjimai leidžia vienu metu maitinti 12 V ir 24 V įrenginius.
• Platus įėjimo įtampos diapazonas (176–264 V) užtikrina lankstumą prijungiant prie tinklo.
• Kompaktiškas korpusas tinka montuoti ankštose erdvėse.
• Natūrali oro konvekcija pašalina ventiliatorių poreikį, didina patikimumą.
• RoHS atitiktis atitinka aplinkosaugos standartus.

Tinka

• 12 V įrenginių ir priedų maitinimui.
• 24 V valdymo grandinių ir jutiklių maitinimui.
• Pramoninei valdymo įrangai ir automatikos skydams.
• LED apšvietimo sistemoms ir iškaboms.
• Atsarginiam maitinimui ir pagalbiniams maitinimo šaltiniams spintose.

Pagrindinės techninės specifikacijos

• Modelis: MEAN WELL RID-125-1224 (RID-125-1224)
• Bendra išėjimo galia: 125 W
• Išėjimai: 12 V DC @ 7 A; 24 V DC @ 5 A (izoliuoti)
• Įėjimo įtampa: 176–264 V AC
• Aušinimas: natūrali oro konvekcija
• Korpuso matmenys: 98 × 199 × 38 mm
• Atitiktis: RoHS
• Pakuotė: parduodama pakuotėmis po 20 vnt.

Kaip naudoti

Sumontuokite RID-125-1224 gerai vėdinamoje vietoje, užtikrinant pakankamą tarpą natūraliai konvekcijai. Prijunkite kintamosios srovės tinklą nurodytame 176–264 V diapazone ir prijunkite 12 V bei 24 V išėjimus prie atitinkamų apkrovų, laikydamiesi teisingo poliškumo. Užtikrinkite, kad išėjimo srovės neviršytų vardinių verčių (7 A 12 V ir 5 A 24 V) ir laikykitės vietinių elektros instaliacijos taisyklių. Pritvirtinkite įrenginį pagal gamintojo instrukcijas ir prieš įjungdami patikrinkite visas jungtis.

Rekomendacijos

Patikimam veikimui venkite montuoti maitinimo šaltinį sandariose, prastai vėdinamose patalpose ir neviršykite vardinės išėjimo srovės. Naudokite atitinkamus saugiklius įėjimo ir išėjimo linijose bei patikrinkite prijungiamų įrenginių suderinamumą su 12 V ir 24 V išėjimais. Laikykite ir naudokite gamintojo nurodytame temperatūros ir drėgmės diapazone.
