MEAN WELL PT-65A 65W trijų išėjimų atviro rėmo maitinimo šaltinis

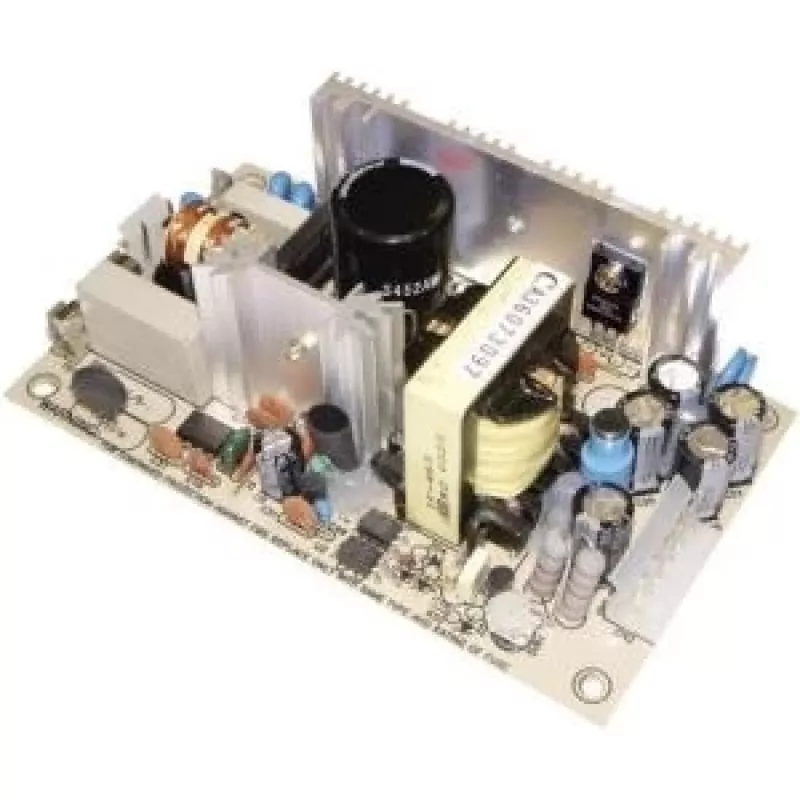

Sistemų integratoriams ir OEM gamintojams, projektuojantiems kompaktišką įrangą, dažnai reikia patikimo kelių įtampų maitinimo šaltinio, kuris tilptų ankštame korpuse ir veiktų be triukšmo. MEAN WELL PT-65A – tai 65 W atviro rėmo perjungiamasis maitinimo šaltinis, tiekiantis +5 V, +12 V ir -12 V išėjimus iš universalaus kintamosios srovės tinklo. Natūralus aušinimas konvekcija pašalina ventiliatorių ir judančias dalis, todėl įrenginys idealiai tinka mokėjimo terminalams, mažoms mašinoms ir ryšių įrangai.

Kam skirtas

Šis maitinimo šaltinis sukurtas sistemų integratoriams, OEM gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo kelių išėjimų maitinimo bloko ribotoje erdvėje. Jis tinka pramoninėms valdymo plokštėms, bandymų prietaisams ir senesniems kompiuterių išoriniams įrenginiams, kurie vis dar naudoja neigiamos įtampos linijas.

Pagrindinės savybės

• Trijų išėjimų: +5 V (8 A), +12 V (3 A), -12 V (0,5 A) mišrioms skaitmeninėms ir analoginėms grandinėms
• Plačios įvesties diapazonas 85–264 VAC arba 120–370 VDC, tinkamas visame pasaulyje be jungiklių
• Atviro rėmo konstrukcija su natūraliu konvekcijos aušinimu – tylus ir nereikalaujantis priežiūros
• Visapusiška apsauga: perkrova, viršįtampis CH1 kanale ir trumpasis jungimas su automatinio atsistatymo funkcija
• Atitinka UL60950-1 ir TUV EN60950-1 saugos standartus, EN55022 Class B EMC
• Kompaktiški matmenys ir žemas profilis – lengvai integruojamas į ankštus korpusus

Specifikacijos

• Bendra išėjimo galia: 65 W
• 1 išėjimas: +5 V DC, 0–8 A
• 2 išėjimas: +12 V DC, 0–3 A
• 3 išėjimas: -12 V DC, 0–0,5 A
• Pulsacija ir triukšmas: 120 mVp-p maks.
• Naudingumo koeficientas: 78 %
• Darbinė temperatūra: -10…+60 °C
• Apsaugos: perkrova 105–150 %, viršįtampis 5,75–6,75 V CH1 kanale, trumpojo jungimo hiccup režimas
• Sauga: UL60950-1, TUV EN60950-1
• EMC: EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Naudojimo patarimai

Montuokite PT-65A palikdami bent 10 mm tarpą aplink ventiliacines angas, kad užtikrintumėte tinkamą konvekcinį aušinimą. Jei įrenginys turi didelę įjungimo srovę, apsvarstykite išorinį NTC termistorių. Visada patikrinkite, ar bendra apkrova neviršija 65 W, ir esant aukštesnei nei 50 °C aplinkos temperatūrai sumažinkite išėjimo galią 2,5 % kiekvienam laipsniui.

Patarimas: prieš prijungdami apkrovą, patikrinkite išėjimų įtampas multimetru. Naudokite tinkamo skerspjūvio laidus, kad išvengtumėte įtampos kritimo. Jei reikia ilgesnių kabelių, įvertinkite galimus trukdžius ir, jei būtina, naudokite ekranuotus laidus.
