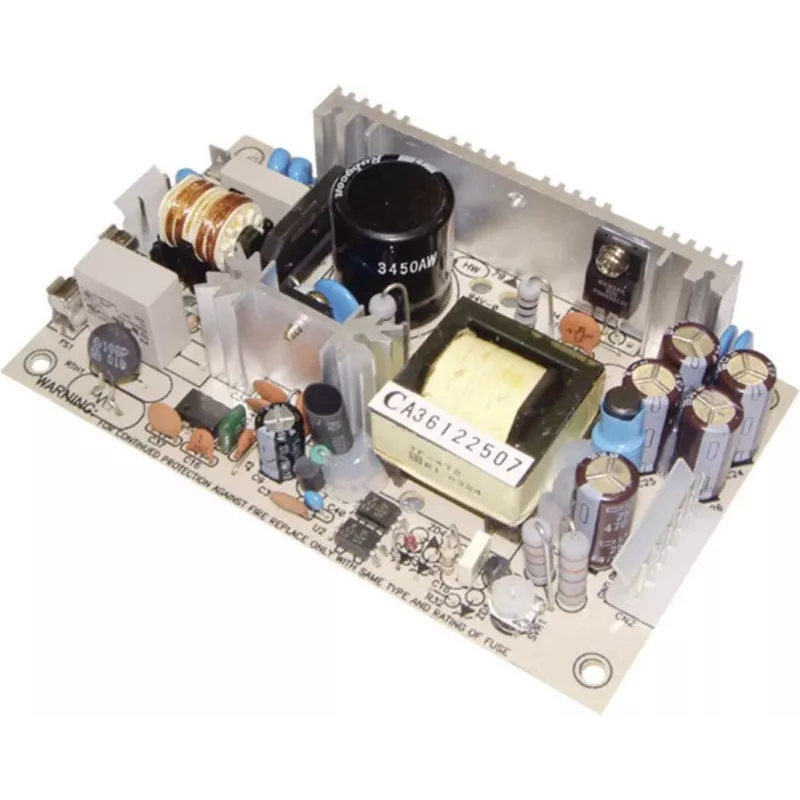

MEAN WELL PT-45B 45W trijų išėjimų AC/DC impulsinis maitinimo šaltinis, 5V/12V/-12V, atviras korpusas

Trys stabilizuoti išėjimai – 5V, 12V ir -12V – viename kompaktiškame 45W atviro korpuso maitinimo šaltinyje. MEAN WELL PT-45B leidžia iš vieno kintamosios srovės įėjimo maitinti skirtingų įtampų grandines, todėl puikiai tinka pramoniniams valdikliams, matavimo prietaisams ir įterptinėms sistemoms, kuriose reikia kelių maitinimo šinų.

Kam skirtas

Inžinieriams, sistemų integratoriams ir OEM gamintojams, projektuojantiems įrenginius su mišriomis įtampomis: logikos schemoms, jutikliams, analoginiams stiprintuvams maitinti. Kai erdvė ribota, o reikia kelių įtampų vienu metu, PT-45B yra patikimas sprendimas.

Pagrindinės savybės

• Trijų išėjimų: +5V (iki 5A), +12V (iki 2A) ir -12V (iki 0,5A) – lankstus maitinimo paskirstymas.
• Platus įėjimo diapazonas: 85–264VAC arba 120–370VDC – tinka įvairiems maitinimo tinklams.
• Aukštas naudingumo koeficientas: tipinis 78% – mažiau šilumos, mažesnės energijos sąnaudos.
• Visapusiška apsauga: perkrovos apsauga (hiccup režimas, automatinis atsistatymas) ir viršįtampio apsauga 5V šinoje.
• Atviro korpuso PCB konstrukcija – lengva integruoti į korpusus ar sistemas su individualiu tvirtinimu.
• Saugos ir EMC atitiktis: UL60950-1, TUV EN60950-1, EN55022 Class B – patikimas ir mažai trikdžių sukeliantis veikimas.

Specifikacijos

• Vardinė galia: 45W
• 1 išėjimas: +5V DC, 0,5–5A
• 2 išėjimas: +12V DC, 0,1–2A
• 3 išėjimas: -12V DC, 0,1–0,5A
• Įėjimo įtampa: 85–264VAC / 120–370VDC
• Pulsacijos ir triukšmas: 80mVp-p (5V), 120mVp-p (±12V)
• Įtampos reguliavimo diapazonas (CH1): +4,75 iki +5,5V
• Darbinė temperatūra: -10 iki +60°C
• Montavimas: atviras korpusas / PCB tipo
• Saugos standartai: UL60950-1, TUV EN60950-1
• EMC: EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Naudojimo patarimai

Integruodami PT-45B užtikrinkite pakankamą oro cirkuliaciją aplink įrenginį, kad jis veiktų nurodytame temperatūrų diapazone. Jei reikia tikslios 5V įtampos, naudokite įmontuotą reguliavimo potenciometrą. Visada patikrinkite, kad bendra apkrova visuose trijuose išėjimuose neviršytų 45W – kitaip suveiks perkrovos apsauga.

Patarimas: prieš montuodami į korpusą, išmatuokite įtampas esant numatomai apkrovai ir, jei reikia, sureguliuokite 5V šiną. Tai padės išvengti netikėtumų eksploatacijos metu.
